Способы закрепления элементов конструкции

№	Схема закрепления конструкции	Крепление и нагрузка	Прогиб, см		Частота, Гц
1		С шарнирными опорами и распределенной нагрузкой

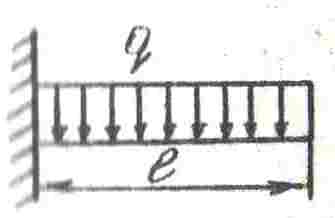

2		С консольным закреплением и распределенной нагрузкой
3		С шарнир­ными опо­рами и со­средоточен­ной нагруз­кой, прило­женной на расстоянии а от точ­ки крепле­ния
Продолжение таблицы 1.4
№	Схема закрепления конструкции	Крепление и нагрузка	Прогиб, см	Частота, Гц
4		С консольным закреплением и сосредоточенной нагрузкой, приложенной на расстоя­нии от точки закрепления

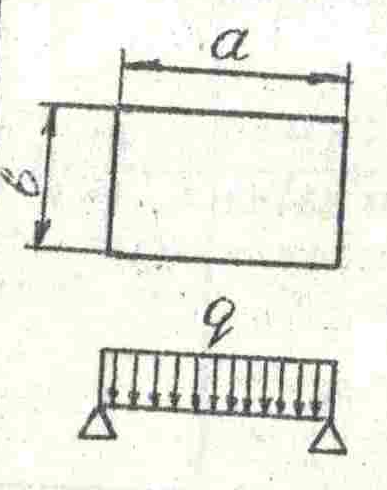

5		Прямоуголь­ная пласти­на, шарнирно-опертая по контуру. Нагрузка равномерно распределе­на на поверхности

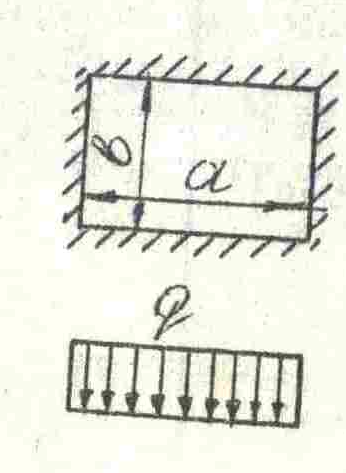

6		Прямоуголь­ная пласти­на, жестко закреплен­ная по кон­туру. Наг­рузка, рав­номерно распределённая на поверхности

Таблица 1.5

Значения коэффициентов к1 и к2

а/b	1,0	1,1	1,2	1,3	1,4	1,5	1,6
K1 К2	0,045 0,014	0,053 0,017	0,062 0,019	0,070 0,021	0,077 0,023	0,084 0,024	0,090 0,024
d/b	1,7	1,8	1,9	2,0	3	4	5
K1 K2	0,096 0,024	0,102 0,024	0,106 0,024	0,110 0,024	0,134 0,024	0,140 0,024	0,142 0,024

Таблица 1.6

Физико-механические характеристики материалов

Материал	Модуль упругости	Коэффициент Пуассона, μ	Плотность
СТЭФ толщиной 1,33мм	32	0,279	2,47
МТЭ - 1,22мм	85	0,214	1,98
МФД - 0,92мм	34,5	0,238	2,32
СФ с печатной схемой	30,2	0,22	2,05
Сталь	220	0,8	7,8
Алюминий и алюминиевые сплавы	71	0,3	2,7
Керамика	250-380	0,26	3-4
Ситаллы	70-90	0,26-0,29	2,5

После расчета величины максимального прогиба и собственной (резонансной) частоты конструкции определяем выполнение условия вибропрочности. Оценка вибропрочности производится по следующим критериям:

а) частота собственных колебаний конструкции изделия, рассчитанная по формулам табл.1.4 должна отличаться от частоты воз­буждающих колебаний, т.е. должны выполняться неравенства

(1.5)

б) максимальная величина прогиба элементов конструкции изделия, вычисленная го формулам табл.1.4 не должна превышать ве­личины σ, вычисленной по формуле

(1.6)

где - допустимый размер стрелы прогиба на длине 1 м, определяемый из табл.1,7; - это расстояние от места крепления пластины (платы) до точки приложения сосредоточенной нагрузки, м, или /2 для рассредоточенной нагрузки, т.е. долж­но выполняться неравенство

(1.7)

в) для печатных плат с электрорадиоэлементами должно выполняться условие

<0,003 (1.8)

где - размер стороны ПП, параллельно которой установле­ны элементы, м.

Если условия вибропрочности (1.6, 1.7, 1.8) не выполняют­ся, необходимо изменить конструкцию изделия, увеличив жест­кость несущих элементов. Радикальным решением вопроса обеспе­чения вибропрочности является применение амортизации.

Таблица 1.7
