Основные параметры вибропоглощающих материалов

Материал	Плотность	Модуль упругости	Коэффициент механических потерь
Листовой:
.	1,4	1.4	0,48
ВМЛ-25	1.57	5,0	0,40
Мастика:
адем-ИIII	1.15	5.4	0,25
антивибрит-5М	1.6	2,4	0,25
антивибрит-7М	1.6	2,0	0,30
Композиционный материал полиакрил-ВС, полимерная прослойка	1.2	0,06	0,65
Металлополимерный листовой материал винолит, полимерная прослойка	1,2.	0,12	1.25

На этапе предварительной компоновки конструкции блока в случае необходимости производят выбор типа амортизаторов и схе­мы их размещения.

1.3.Расчет конструкции изделий на действие вибрации.

Рассмотрим методику расчета конструктивных элементов на механические воздействия. Целью расчета является опреде­ление действующих на элементы изделия перегрузок при действии вибраций и ударов, а такие максимальных перемещений. При необходимости производится выбор и расчет системы амортизации [8]

Исходные данные

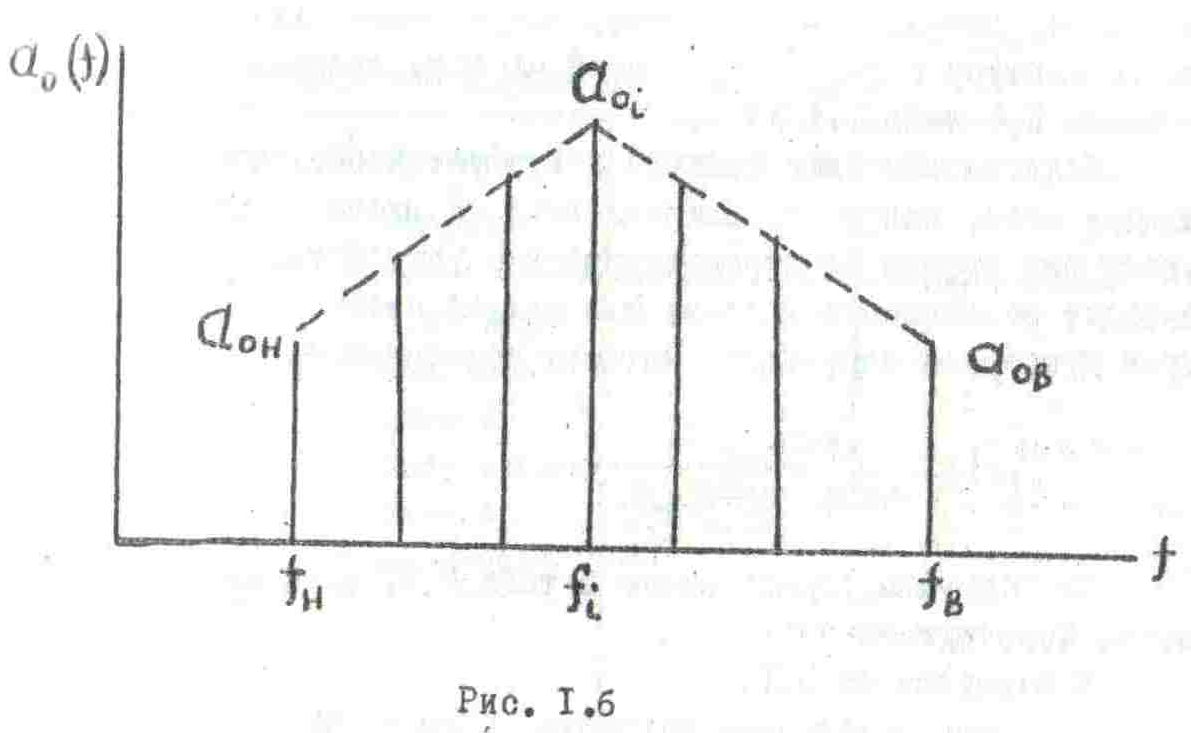

Периодическая вибрация характеризуется спектром, т.е. сум­мой гармонических составляющих (рис.1.6, где и - частота и виброускорений i-й гармоники, f_н и f_в - нижняя и верхняя частота вибрации).

Коэффициент виброперегрузки , амплитуды виброускорения и виброперемещения связаны между собой соотношением

(1.1)

Таким образом, для расчета на действие вибрации необходимо знать:

а) спектр возмущающих колебаний или частоту i-й гармоники f_i;

б) амплитуду виброускорений на частоте f_i.

Определим частоту собственных колебаний отдельных конст­руктивных элементов аэрокосмических изделий.

Расчет резонансных частот отдельных элементов конструкции оказывается весьма сложным и с инженерной точки зрения не всегда оправданным. Это относится к таким изделиям электронной техники как резисторы, конденсаторы, транзисторы, диода, ИС.

Однако такие элементы конструкции, как печатные платы, бо­ковые стенки, панели и другие плоские узлы и детали, можно с некоторыми допущениями рассматривать как пластины с различными вариантами креплений по контуру, имеющие распределенную или сосредоточенную нагрузку. Формулы для приближенных расчетов собственных резонансных частот таких конструкций приведены в табл.1.4, позиции 1-4. В случае закрепления платы или пластины по контуру, расчет резонансной частоты проводят по формулам позиции 5,6 табл.1.4 [7] Если на пластину (плату) действует несколько сосредото­ченных масс, например, закрепленный на плате мощный трансфор­матор или другие электромеханические устройства, то отдельно находят резонансную частоту для каждой массы, а затем по фор­муле Дункерлея определяют частоту колебаний такой системы:

(1.2)

По формулам, приведенным в табл.1.4, находим прогиб элемента конструкции.

В формулах табл.1.4 g - распределенная нагрузка, Н/см; Q - сосредоточенная нагрузка, Н; E - модуль упругости, Н/см² ; J - момент инерции сечения балки, ;

(1.3)

где b - ширина пластины (платы), см ; - толщина пластины (платы), см ; D - жесткость пластины на изгиб ;

, (1.4)

где - коэффициент Пуассона; а, b, e, - геометри­ческие размеры пластины (платы).

Значения коэффициентов К1 и К₂ для формул табл.1.4 приведены в табл.1.5.

В табл.1.6 приведены физико-механические свойства неко­торых материалов, применяемых в конструкциях аэрокосмических изделий.
