Параметры испытаний методом широкополосной случайной вибрации
1 - генератор шума; 2 - блок фильтров; 3 – усилитель мощности; 4 - вибратор; 5 - испытуемое изделие; 6 - виброизмерительный преобразователь; 7 -виброизмерительная аппаратура; 8 - анализирующее устройство; 9 - регистрирующая аппаратура

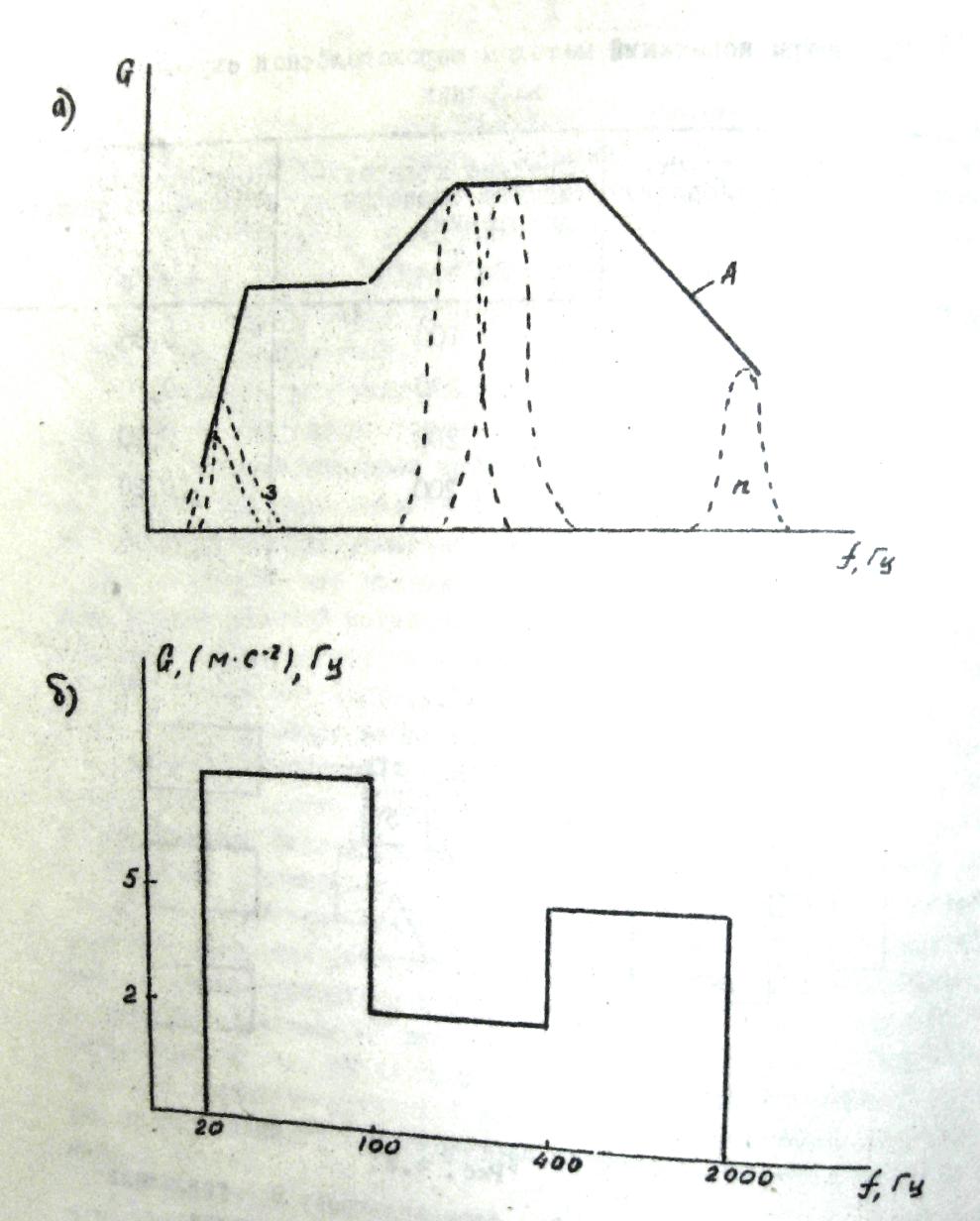

Рис. 4.4
Программа испытаний задается в виде графика спектральной плотности ускорения (рис. 4.4б).
Степень жесткости испытаний на широкополосную случайную вибрацию отделяется сочетанием следующих параметров: диапазон частот, спектральной плотностью ускорения, продолжительностью испытания. Важной особенностью этого метода испытаний является одновременное возбуждение воздействующих на изделие частот. Это позволяет учесть их взаимное влияние и приближает испытание к реальным условиям эксплуатации изделий. Поэтому метод широкополосной случайной вибрации является основным методом испытаний.
Осуществление метода широкополосной случайной вибрации требует весьма сложного и дорогостоящего оборудования, поэтому в ряде случаев он заменяется более простым для технической реализации методом случайной вибрации со сканированием полосы частот. Случайная вибрация в этом случае возбуждается в узкой полосе частот, центральная частота которой по экспоненциальному закону медленно сканирует по диапазону частот в процессе испытания.
В этом методе реализовано компромиссное решение методов испытаний широкополосный сигналом и синусоидальным с изменяющейся частотой. Для обеспечения эквивалентности испытания методом воздействия случайной вибрации со сканированием полосы частот и испытания на воздействие широкополосной случайной вибрации необходимо выполнение следующего условия:
(4.9)
где
-
градиент ускорений,
G
- среднеквадратическое ускорение
вибрации в узкой полосе частот, намеренное
в контрольной точке, g;
-
центральная частота полосы, Гц.
Степень жесткости испытаний в этом случае определяется сочетанием диапазона частот, ширины сканирующей полосы частот, градиента ускорения, длительности испытаний, При этом диапазон частот выбирают из того же ряда, что и при испытании методом широкополосной случайной вибраций.
Значение градиента ускорения находят по формуле
,
(4.10)
где
- спектральная плотность ускорения
вибрации при испытании
методом широкополосной случайной
вибрации. Длительность
испытания:
,
(4.11)
где
- длительность испытания на случайную
вибрацию со сканированием полосы
частот;
- длительность испытания на широкополосную
случайную вибрацию;
и
-
нижняя и верхняя границы диапазона
частот испытаний.
Ширина сканирующей полосы частот определяется узкополосным фильтром и выбирается из следующих интервалов: 2-5; 7-15. Типовая структурная схема испытаний на узкополосную случайную вибрацию приведена на рис. 4.5 и в табл. 4.3.
Случайный сигнал с выхода генератора шума I поступает на полосовой фильтр 2, пропускающий заданную (требуемую) полосу спектра. Схема АРУ обеспечивает постоянное значение градиента ускорения при частотной развертке узкой полосы случайных вибраций.
