1.9 Построение графика топливно-экономической характеристики
Топливно-экономическая характеристика (ТЭХ) [2,3] строится для высшей передачи в коробке передач и того весового состояния автомобиля, для которого рассчитаны и построены графики тягового расчёта.
На графике топливно-экономической характеристики рекомендуется показывать три зависимости Qs = f (Va), которые соответствуют трём различным значениям суммарного коэффициента сопротивления дороги Ψ и огибающую кривую, соответствующую значениям Ψ = D При этом значения Ψ находят по зависимостям:
Ψ1 = Ψv, (1.22)

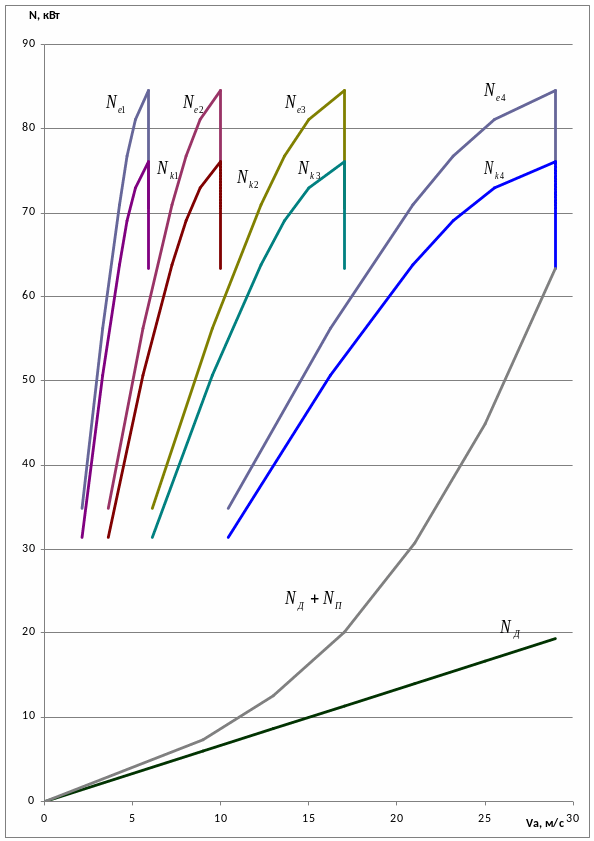

Рисунок 1.9 – График мощностного баланса
Ψ3 = 0.8 Dmax, (1.23)
Ψ2 = (Ψ1 + Ψ3)/2. (1.24)
Полученные значения Ψ округляем до ближайших значений динамического фактора, полученных ранее для высшей передачи (см. табл.1.2). Это необходимо для нахождения максимальных скоростей движения АТС при принятых для расчёта ТЭХ значений Ψ.
Для расчета ТЭХ используют уравнение расхода топлива [ 2, 3]
,
(1.25)
где, Qs - путевой расход топлива, л/100 км;
qn - удельный расход топлива при nN, г/кВт ч;
ku - коэффициент, учитывающий зависимость удельного расхода топлива от нагрузки на двигатель;
ko6 - коэффициент, учитывающий зависимость удельного расхода топлива от оборотов коленчатого вала двигателя;
ρт - плотность используемого топлива, кг/л;
Численное значение qn находят по зависимости
,
(1.26)
где, qemin - минимальный удельный расход топлива, л/кВт ч. Для дизельных автомобилей принимаем равным 210.
Численные значения коэффициента ku для дизелей находят по зависимости
,
(1.27)
где, U - коэффициент использования мощности двигателя, рассчитываемый по зависимости
,
(1.28)
В последнем соотношении сопротивление дороги Рд изменяется в зависимости от Ψ и находится по формулам
(1.29)
(1.30)
(1.31)
Для примера рассчитаем коэффициент использования мощности:
.
При данном коэффициенте соответственно коэффициент, учитывающий зависимость удельного расхода топлива от нагрузки на двигатель, примет значение:
.
Коэффициент kо6 не зависит от типа двигателя и находится по зависимости:
,
(1.32)
.
Принимаем
численное значение плотности топлива.
Для дизелей ρ
т
= 820 кг/м3,
Точки графических зависимостей ТЭХ строим для тех же скоростей Va и оборотов коленчатого вала nk, что были приняты в тяговом расчёте на высшей передаче. Результаты расчёта сводят в таблицу 1.5. При этом строки nk, Va, Рт, Рв переносим из таблицы 1.2.
Точки графических зависимостей ТЭХ, соответствующие Ψ = D (при полной подаче топлива) строим для принятых ранее значений скоростей. В этом случае двигатель проектируемого АТС работает по ВСХ и уравнение расхода топлива принимает вид
,
(1.33)
По результатам таблицы 1.5 строим графические зависимости ТЭХ.
Таблица 1.5 – Результаты расчёта ТЭХ
nk |
об/мин |
900 |
1400 |
1800 |
2000 |
2200 |
2500 |
2500 |
|
Va |
м/с |
10,44 |
16,24 |
20,88 |
23,2 |
25,52 |
29 |
29 |
|
kоб |
- |
1,020 |
0,968 |
0,960 |
0,968 |
0,982 |
1,018 |
1,018 |
|
PT |
Н |
3018,379 |
3128,885 |
3065,739 |
2983,649 |
2867,881 |
2631,084 |
2192,570 |
|
PП |
Н |
196,924 |
476,508 |
787,697 |
972,465 |
1176,683 |
1519,477 |
1519,477 |
|
Ψ1 = 0,016 |
PД |
Н |
673,780 |
673,780 |
673,780 |
673,780 |
673,780 |
673,780 |
673,780 |
PД + PП |
Н |
870,704 |
1150,288 |
1461,477 |
1646,245 |
1850,463 |
2193,257 |
2193,257 |
|
U |
- |
0,288 |
0,368 |
0,477 |
0,552 |
0,645 |
0,834 |
1,000 |
|
ku |
- |
1,104 |
0,996 |
0,887 |
0,839 |
0,809 |
0,850 |
1,000 |
|
Qs |
л/100км |
8,119 |
9,190 |
10,314 |
11,066 |
12,173 |
15,718 |
18,496 |
|
Ψ2 = 0,038 |
PД |
Н |
1692,924 |
1692,924 |
1692,924 |
1692,924 |
1692,924 |
1692,924 |
1692,924 |
PД + PП |
Н |
1889,848 |
2169,432 |
2480,621 |
2665,389 |
2869,607 |
3212,401 |
3212,401 |
|
U |
- |
0,626 |
0,693 |
0,809 |
0,893 |
1,001 |
1,221 |
1,465 |
|
ku |
- |
0,812 |
0,806 |
0,837 |
0,892 |
1,001 |
1,363 |
1,983 |
|
Qs |
л/100км |
12,966 |
14,029 |
16,514 |
19,043 |
23,356 |
36,917 |
53,695 |
|
Ψ3 = 0,052 |
PД |
Н |
2280,367 |
2280,367 |
2280,367 |
2280,367 |
2280,367 |
2280,367 |
2280,367 |
PД + PП |
Н |
2477,291 |
2756,874 |
3068,063 |
3252,832 |
3457,049 |
3799,843 |
3799,843 |
|
U |
- |
0,821 |
0,881 |
1,001 |
1,090 |
1,205 |
1,444 |
1,733 |
|
ku |
- |
0,843 |
0,882 |
1,001 |
1,126 |
1,332 |
1,921 |
2,926 |
|
Qs |
л/100км |
17,640 |
19,500 |
24,423 |
29,339 |
37,442 |
61,526 |
93,727 |
|
Ψ=D |
Qs |
л/100км |
25,50 |
25,09 |
24,38 |
23,91 |
23,32 |
22,18 |
18,48 |

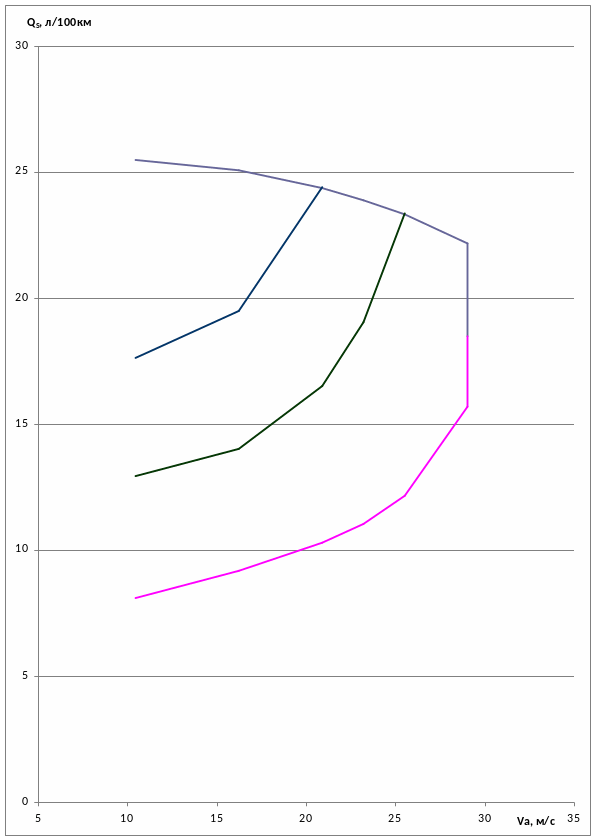

Рисунок 1.10 – График топливно-экономической характеристики
Заключение
В этой работе согласно данным выбрали прототип АТС и реконструировали его для соответствия данным по заданию параметрам АТС. Пример сравнительной характеристики сконструированного автомобиля и прототипа приведен в таблице 1.6.
Таблица 1.6 Сравнительная характеристика
|
Прототип |
Сконструированный автомобиль |
Грузоподъемность, кН |
25 |
20 |
Собственная масса, кг |
2815 |
2100 |
Максимальний крутячий момент, Н*м |
205,9 при 1600-1800 об/мин |
70,9 при 1800 об/мин |
Максимальная мощность, кВт |
55,2 при 2600 об/с |
84,5при 2500 об/с |
ЛИТЕРАТУРА
1. Литвинов А.С., Фаробин Я.Е. Теория эксплуатационных свойств. М.: Машиностроение. 1989.-240 с.
2. Краткий автомобильный справочник НИИАТ. – 10е изд. перераб. и доп. – М.: Транспорт, 1993. - 240 с.
3. Краткий автомобильный справочник НИИАТ. Изд-во «Транспорт» 1967 г., с-544.
4. Методические указания по выполнению тягового расчета с дисциплин «Теория эксплуатационных свойств» и «Эксплуатационные свойства транспортных средств».
