Состав комплекса технических средств связи и асу командирской машины

№№ П/П	Тип средства связи	Количество
1 .	УКВ радиостанции Р-163-50У	2
2 .	УКВ радиоприемник Р-163-УП	1
3 .	УКВ радиостанция Р-163-10В	1
4 .	КВ радиостанция Р-163-50К	1
5 .	станция спутниковой связи Р-438=1	1
6 .	аппаратура Т-230-1А-02	1
7 .	аппаратураТ-240Д вар.3	1
8 .	аппаратура передачи данных Т-235-1У	1
9.	устройство технического маскирования информации Р-168МВ	1
10 .	аппаратура телевизионного обзора П-338	1
11 .	навигационная аппаратура СН3001(МРК-15)	1
12 .	устройство избирательного вызова Р-012М	1
13 .	аппаратура АВСК	1
14 .	радиостанция абонентская возимая Р-169В	1
15 .	телефонные аппараты П-172, ТА-88;
16 .	персональная ЭВМ Багет-41	1
17 .	комплект антенн штыревых (для УКВ диапазона), симметричный вибратор и штыревые антенны (для КВ диапазона).	1

В своём составе КШМ Р-149БМР имеет ( слайд№ ___ ):

радиостанции – Р-171М=2, Р-134М=1, Р-163-50У=1, Р-163-10В=1, дополнительно может устанавливаться Р-853М=1 (для связи с вертолётами);

аппаратуру – АВСК, Т-230-1А=1, Т-240Д=1, Т-235-1У, ПЭВМ=1, СЧ-4=1, Р-023=1;

выносной комплект средств связи – Р-163-1В=1 с Т-240Д=1, ТА=2,

П-274М=1км;

место для установки переносной станции спутниковой связи Р-438.

Отделение связи предназначено для обеспечения радио и проводной связи командиру и штабу батальона с подчиненными подразделениями, а также для развертывания и обслуживания УС КНП батальона и организации внутренней связи на нем.

В отделении связи имеются: БТР-80 (БМП-2)=1; Р-168-5УН=3;

Р-168-0,5=1; Р-168-5КН=1; Т-231-1У=4; УЗМ-К=2; П-193М2=2;

П-274М (П-2) =30км (м.б до 50км); П-380-2=1; ЭСБ-0,5ВО.

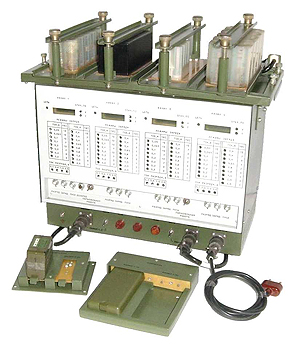

З арядные устройства УЗМ-К и электростанция предназначены для зарядки АКБ носимых радиостанций.

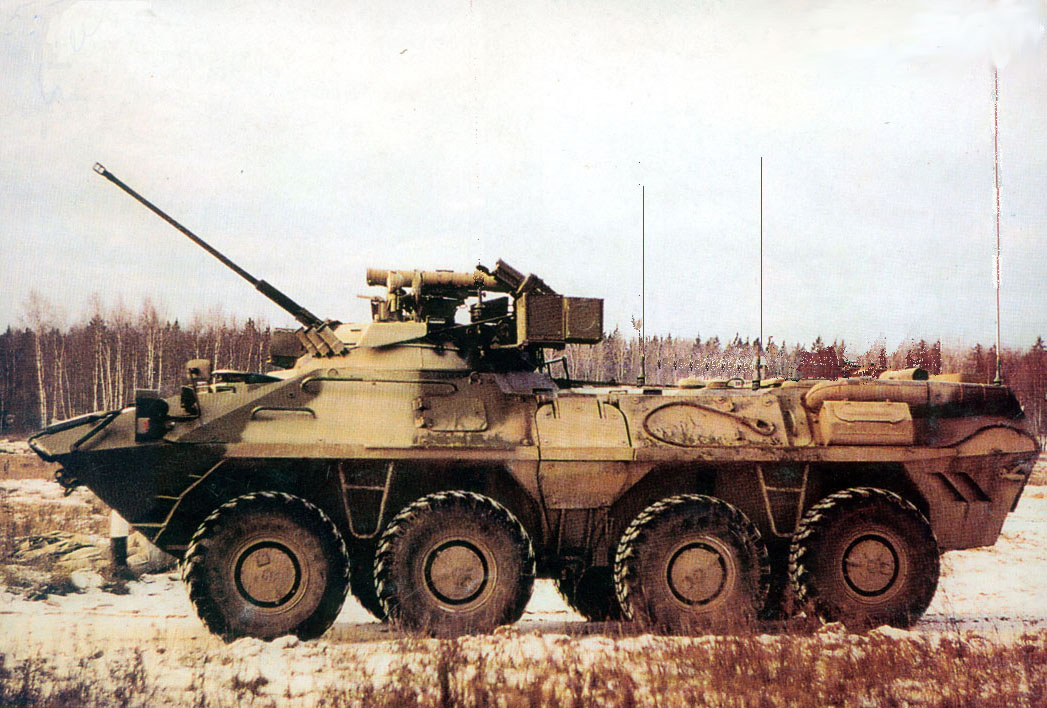

Боевая машина БТР-80 (БМП-2) применяется для перевозки имущества связи и личного состава отделения.

Организационно-штатная структура взвода связи мсб

1. Начальник связи – командир взвода связи -ст.л-т.

1-е отделение управления –командира мсб

К М БТР-80КМ (БМП-2КМ):

2. ЗКВ-КО-ст.с-т

3. МЕХ. Р\ТЛФ-наводчик -ряд

4. СТ. МЕХ ВОД-ефр

2-е отделение управления - начальника штаба мсб

КМ БТР-80КМ (БМП-2КМ):

5. КО-с-т

6. МЕХ. Р\ТЛФ-наводчик -ряд

7. МЕХ. ВОД-ряд

3-е отделение связи:

БТР-80 (БМП 2)=1

8. КО-с-т

9.СТ. ТЛФ.-ефр

10, ТЛФ-ряд

11. СТ. мастер-Р\ТЛФ-ефр

12 Р\ТЛФ-наводчик- ряд

13. ЭЛ.МЕХ-ряд

14, МЕХ. ВОД-эл-ряд.

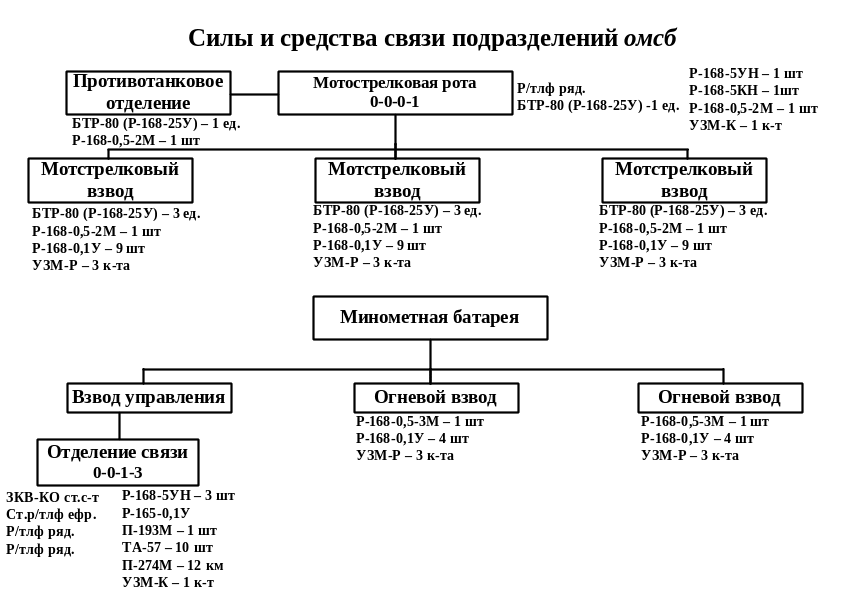

Кроме взвода связи средства связи по штату имеются в подразделениях батальона.

В каждой мотострелковой роте имеется один радиотелефонист со средства связи : Р-168-5УН=1; Р-168-5КН=1; Р-168-0,5-2М=1, УЗМ-К=1.

В каждом мотострелковом взводе имеются средства связи: Р-168-0,5-2М=1, Р-168-0,1У=9; УЗМ-Р=3.

В противотанковом отделении мотострелковой роты имеются: Р-168-0,5-2М=1.

В каждой линейной боевой машине командиров рот и взводов –

Р-168-5УВ, Р-168-25У.

В каждой линейной боевой машине имеются радиостанции Р-168-25У.

В составе взвода управления миномётной батареи входит отделение связи в составе: ЗКВ-КО - ст.с-т, Ст. р/тлф - ефр, Р/тлф-ряд=2, в котором имеются радиостанции Р-168-5УН = 3; Р-168-0,1У=1; зарядное устройство УЗМ-К=1; коммутатор П-193М2=1, ТА-57=10, и полевой кабель П-274М = 12 км. Эти средства связи предназначены для обеспечения радио и проводной связи командиру миномётной батареи с передовым наблюдательным пунктом и миномётными взводами батареи.

В составе каждого огневого взвода минометной батареи имеются средства связи: Р-168-0,5-3М=1; Р-168-0,1У=4; УЗМ-Р=3.

В гранатомётном взводе имеются: радиостанции Р-168-5УН=1;

Р-168-0,1У =3, УЗМ-К=1. В БТР-80 имеются Р=168-25У всего =3. Эти радиостанции предназначены для обеспечения радиосвязи командиру взвода с командирами отделений.

В противотанковом взводе имеются: радиостанции Р-168-5УН=1; Р-168-0,5-2М=3; УЗМ-К=1. В каждой БРДМ-2 имеются Р-168-25У всего=3. Эти радиостанции предназначены для обеспечения радиосвязи командиру взвода с командирами отделений.

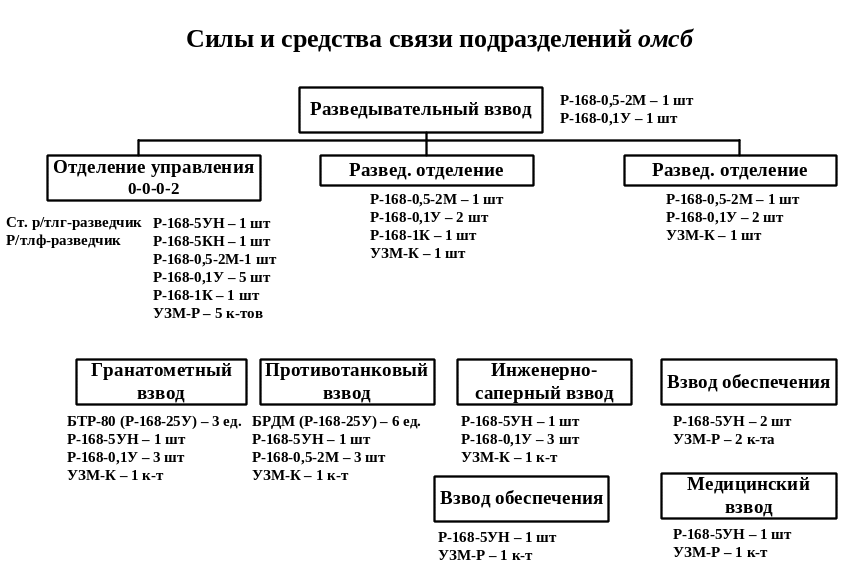

В разведывательном взводе имеются средства связи: Р-168-0,5-2М=1;

Р -168-0,1У=1.

В отделении управления разведвзвода имеются Ст. р/тлг –разведчик, Р/тлф –разведчик и средства связи: Р-168-5УН=1; Р-168-5КН=1; Р-168-0,5-2М=1; Р-168-0,1У =5; Р-168-1К =1; УЗМ-Р=5.

В первом разведывательном отделении имеются: Р-168-0,5-2М=1; Р -168-0,1У=2; Р -168-1К=1; УЗМ-К=1.

Во втором разведывательном отделении имеются : Р-168-0,5-2М=1;

Р -168-0,1У=2; УЗМ-К=1.

В инженерно – саперном взводе имеются: радиостанции Р-168-5УН=1;

Р-168-0,1У =3, УЗМ-К=1. В автомобилях имеются Р=168-25У всего =3. Эти радиостанции предназначены для обеспечения радиосвязи командиру взвода с командирами отделений.

Во взводах обеспечения батальона штатами предусмотрена радиостанция

Р-168-5УН=3 и зарядное устройство УЗМ-Р=3, которые предназначены для обеспечения радиосвязи со штабом батальона.

В медицинском пункте батальона штатами предусмотрена радиостанция

Р-168-5УН которая предназначена для обеспечения радиосвязи со штабом батальона и зарядное устройство УЗМ-Р.

Кроме перечисленных средств связи для обеспечения управления подразделениями батальона при действии на боевых машинах (наступление, марш) широко используются радиостанции Р-168-25У линейных БТР или БМП.

Далее в таблице даны основные ТТХ радиосредств комплекса «Акведук» Р-168 (слайд № __) :

ТТип радио-станций	Звено применения	Диапазон, МГц	Сетка частот, кГц	К-во частот (ЗПЧ)	Антенны	Виды работ	Мощн.., Вт	Дальность связи, км	Масса, кг	Источник питания
Р-168-0,1	Для связи в отделениях	44–56	25	480 (4)	АШ-0,75	ТФ ЧМ, тон. выз., скан.. прм	0,1	1,0	0,5	2 ЛВБ316
Р-168-0,5-1М	Подразд. ПВО	30–47,975	25	720 (4)	АШ-1,5	ТФ ЧМ, тон. выз, скан. прм, 16 кбит/с	0,5	2,0	2,5	10 НКГЦ-0,45
Р-168-0,5-2М	Общевойсковые подразделения	45–72,975	25	1120 (4)	АШ-1,5	ТФ ЧМ, тоню выз, скан.  прм, 16 кбит/с	0,5	2,0	2,5	10 НКГЦ-0,45
Р-168-0,5-3М	Артиллерийские подразделения	70–107,975	25	1520 (4)	АШ-1,5	ТФ ЧМ, тон. выз, скан. прм, 16 кбит/с	0,5	2,0	2,5	10 НКГЦ-0,45
Р-168-5УН	Полк–батальон –рота	30–108	25	3120 (8)	АШ-1,5, АБВ	ТФ ЧМ, тон. выз скан.  прм, 16 кбит/с ППРЧ	0,1; 3; 8	8,0–25	9	10 НКГЦ- 3,5
Р-168-5КН	Спецподраз-деления,подра-зделения ВДВ	1,5–30	0,1	28500 (10)	АШ-2,4, ВН	ТФ ОМ, ТГ АТ(ЧТ код.. сиг. св.,. скан.  прм, 16 кбит/с ППРЧ	10	20–300	9	10 НКГЦ- 3,5
Р-168-25У	КШМ, бронеобъекты	30–108	25	300 (8–64)	АШ-4, ШДА	ТФ ЧМ, ПД, 16 кбит/с,скан. прм, ППРЧ, код. сигн. св	25	10–40	12	Бортсеть 27В

Взвод управления тб  имеет организационную структуру такую же, как и в мсб. Однако состав средств связи в нём существенно отличается.

Так, в отделении управления командира вместо КШМ имеется командирский танк Т-80УК (Т-72БК), в котором установлены радиостанции Р-163-50У=1 и Р-163-50К=1.

В отделении управления НШ батальона имеется командирская машина БМП-2КМ, станция спутниковой связи Р-438М=1, аппаратура засекречивания Т-231-1У, кабель П-274М=6 км.

В отделении связи имеются: радиостанция УКВ диапазона Р-168-5УН=1, радиостанция КВ диапазона Р-168-5КН=1, коммутатор П-193М2=1, телефонные аппараты ТА-88=10, полевой кабель П-274М=12 км, зарядное устройство УЗМ-К=1, эл. ст. 0,5 кВт, транс. средство БМП-2=1.

В разведывательном отделении имеются: боевая разведывательная машина БРМ-1К=1, радиостанция КВ диапазона Р-168-1К=1, зарядное устройство УЗМ-Р=1.

Принятый в настоящее время на снабжение новый комплекс радиостанций тактического звена управления « Акведук» Р-168 наиболее полно учитывает возросшие потребности системы управления мотострелковых подразделений.

Отделения

Взвод упр.

тб

1-0-4-13=18

Командир взвода – НС тб

1-0-0-0=1

Упр. К тб

0-0-1-1=2

Упр.НШ тб

0-0-1-2=3

Связи

0-0-1-6=7

Т-90К=1

(Т-80УК)

БМП-2КМ=1

БМП-2=1

Р-168-5УН=1

ПЗУ =1

П-193М =1

П-2 =12км

Разведки

0-0-1-4=5

БРМ-1=1

Рис № ___ Взвод управления тб

Для проверки качества и полноты усвоения учебного материала преподаватель проводит опрос студентов -1-2 человека.

Контрольные вопросы:

1. Организационно – штатная структура взвода связи мсб

2. Организационно – штатная структура взвода управления тб

Подводит итоги по рассмотренному и отработанному вопросу.

В заключительной части (5 мин) преподаватель обязан кратко подвести итог занятия, сделать общие выводы, вытекающие из содержания основной занятия. Дать задание на самоподготовку и рекомендации по самостоятельной работе для углубления, расширения и практического применения знаний по данной теме.
