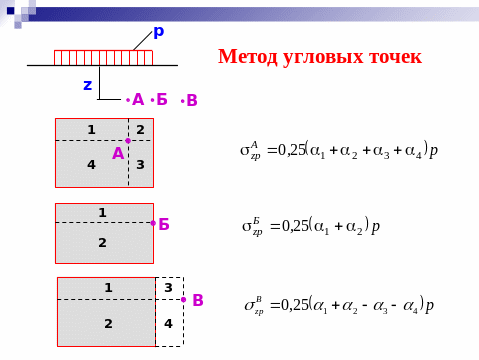

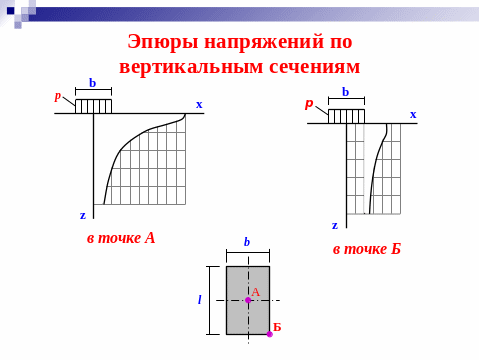

11. Как вычислить вертикальные напряжения в массиве фунта от его собственного веса и распределенной нагрузки?

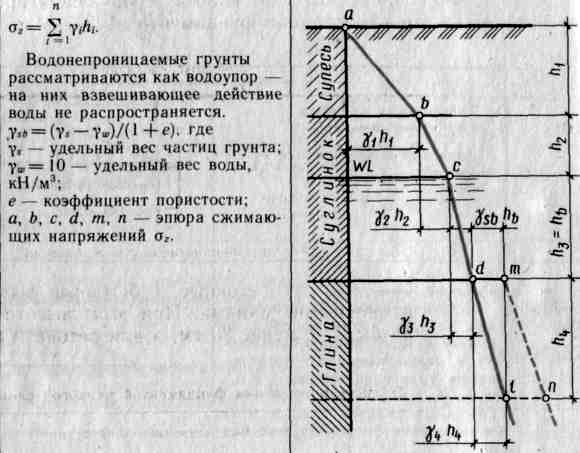

При однородном напластовании грунтов, эпюра сжимающих напряжений имеет вид линейной зависимости. При разнородном напластовании грунтов, эпюра сжимающих напряжений имеет вид линейной зависимости с изломами, в точках, где удельный вес грунта меняется. При наличии УГВ, надо учитывать взвешивающее действие воды для грунтов, находящихся ниже УГВ, если грунты водопроницаемые. Если УГВ находится над водоупором, то на границе водоупора возникает скачок на величину веса столба воды над водоупором.

σ_zg = ∑γ_i*h_i

При однородном основании: .

При многослойном основании, разделяем основание на отдельные слои по их границам и суммируем: , где - толщина отдельного слоя многослойного основания.

При наличии в толще грунта уровня грунтовых вод, расчет производим с учетом взвешивающего действия воды для слоев залегающих ниже уровня грунтовых вод. Удельный вес грунта ниже уровня грунтовых вод обозначают .

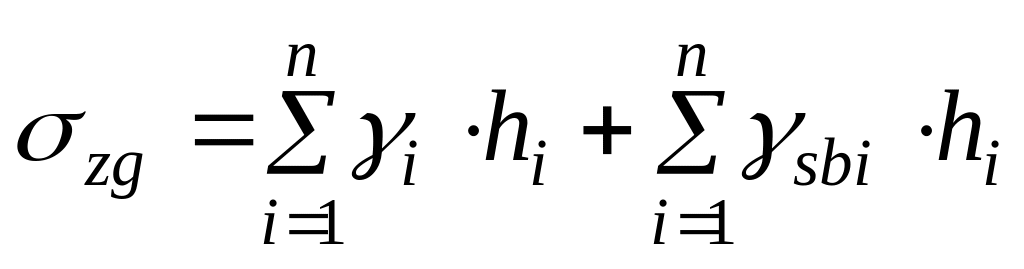

Тогда формула приобретает вид: , где первое слагаемое напряжение в слоях выше уровня грунтовых вод, а второе ниже уровня грунтовых вод.

12. Что означает и как определяется марка раствора?

Раствор - искусственный каменный материал, получаемый в результате затвердевания смеси вяжущего вещества и воды с мелким заполнителем согласно ГОСТ.

Марку раствора определяют испытаниями на сжатие образцов размером: 70.7*70.7* 70.7 мм или половина балочек 40*40*160 взятых после испытания на изгиб в возрасте 28 суток (при t=20+-2`С). Прочность растворов характеризуется марками прочности при сжатии образцов нормами установлены следующие проектные временные сопротивления раствора на сжатие R= 0,4; 1; 2,5; 5; 7,5; 10; 15; 20; 30 МПа. Соответствующие марки растворов: 4; 10; 25; 50; 75; 100; 150; 200 и 300. т.е. марка раствора = 10*R, где R – проектное временное сопротивление раствора на сжатие в МПа, определенное в условиях, установленных ГОСТОМ.

13. Как определяют марку кирпича по прочности и морозостойкости? Какие марки по этим показателям существуют?

Марка кирпича по прочности характеризуется средней предельной прочностью на сжатие (МПа). На сжатие испытываются стандартные образцы кирпича 250*120*65. марки по прочности: 300, 250, 200, 175, 150, 125, 100, 75 (что соответствует 30;25; 20; 17,5; 15; 12,5; 10; 7,5 МПа).

Марка по морозостойкости: 15, 25, 35, 50 – число показывает количество циклов переменного замораживания и оттаивания в насыщенном водой состоянии с потерей прочности менее чем на 15%.

Предел прочности при сжатии керамических изделий меняется в пределах от 0,05 до 1000 МПа. Керамические материалы имеют марки по морозостойкости:15; 25; 35; 50; 75 и 100.

14. Как определяют марку бетона по прочности, морозостойкости и водонепроницаемости? Какие марки по этим показателям существуют?

Класс бетона - это числовая характеристика какого-либо его свойства, принимаемая с гарантированной обеспеченностью 0,95. Это значит, что установленное классом свойство обеспечивается не менее чем в 95 случаях из 100 и лишь в 5-ти случаях можно ожидать его не выполненным.

В – класс по прочности при сжатии. В15 – гарантийная прочность бетона при сжатии 15 МПа с обеспеченностью 0,95.

R_t2 – класс по прочности при растяжении (R_t0.8 – R_t3.2) гарантийная прочность при растяжении - 2 МПа.

F – марка по морозостойкости (F10 – F500). F10 – 10 циклов попеременного замораживания – оттаивания в насыщенном водой состоянии до снижения прочности на 15%.

W- марка бетона по водонепроницаемости (W2 – W12), W6 – 6кг/см2 – предельное гидростатическое давление, при котором вода еще не просачивается через бетон образца толщиной 150мм.

Бетоны подразделяются на классы: В1; В1,5; В2; В2,5; В3,5; В5; В7,5; В10; В12,5; В15; В20; В25; ВЗО; В40; В45; В50; В55; В60. Соотношение между классом и марками бетона по прочности при нормативном коэффициенте вариации v — 13,5% следует принять R = В/0,778, например, для класса В5 средняя прочность будет R = 6,43 МПа. За марку бетона по морозостойкости принимают наибольшее число циклов попеременного замораживания и оттаивания, которое при испытании выдерживают образцы установленных размеров без снижения прочности на сжатие более 5% по сравнению с прочностью образцов, испытанных в эквивалентном возрасте, а для дорожного бетона, кроме того, без потери массы более 5%. Установлены марки по морозостойкости: F50, F75, F100, F150, F200, F300, F400, F500. По водонепроницаемости бетон делят на марки W2, W4, W6, W8 и W12, причем марка обозначает давление воды (кгс/см²), при котором образец-цилиндр высотой 15 см не пропускает воду в условиях стандартного испытания.
