22. Определение размеров фундамента мелкого заложения.

Ленточные фундаменты бывают: параллельные и перекрещивающиеся. Их применяют для возведения стен зданий и сооружений, опорные рамы оборудования и др.

Ленточные фундаменты устраиваются из фундаментных. блоков или монолитными.

Нижний блок- подушка – 0,8-3,2м, толщ 0,3-0,5м. Подушки устраиваются по песчаной подготовке толщиной 6…10см. В прерывистых фундаментах подушки укладывают с разрывом с расчетом того, чтобы поверх разрыва м.б. уложить блок, не более 60см. Поверх подушки устанавливаются стеновые блоки фундаментов длиной 2,4м, 1,2м, 0,8м. По торцам блоки имеют фигурные пазы, при стыковке заполняются бетоном марки блоков. Цокольная жб плита устанавливается в соответствии с констр. зд. По высоте блоки устан. с перевязкой швов не более 1/3 длины бл. Швы между блоками заполняют р-ром при зимней кладке увел на 1 марку. (рис). Вдоль фунд стен устр-ся отмостка: грунт утрамбовывается, поверх щебенки уклад-ся бетон с уклоном 5-10%.

Возвыш. обреза ф-та над отмосткой д.б. в пределах 20-80см. Поверх обреза ф-та устр-ся гидроизоляция: 2 сл. рубероида на бит. мастике. Оклеечная гидроизоляция на 50см выше УГВ из двух слоев рубероида.

в) ленточный прерывистый;

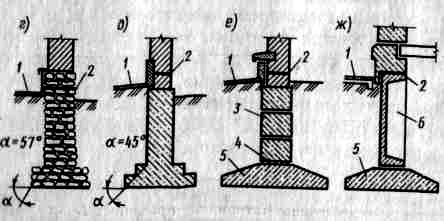

г-ж) поперечные сечения ленточных фундаментов; к) перекрестный

Отдельные фундаменты бывают как стаканного типа, так и бесстаканного типа. Отдельные фундаменты устраивают под колонны и стены в комбинации с фундаментными балками (рандбалками), углы зданий, балки, фермы, арки, опоры рам. Подошву таких фундаментов можно развивать в длину и ширину. Отдельные фундаменты не увеличивают жесткости сооружения. Обычно их применяют в случаях, когда неравномерности осадки не превышают допустимых значений. Иногда удается выравнивать осадки путем уменьшения давления под подошвой фундамента, который по расчету должен получить большие осадки. Применяются под колонны, на пересечении стен, арки, фермы, опоры рам. Выполняются из железобетона сборного и монолитного, кирпичными, из пиленого камня и цементогрунта.

По бетонной подготовке укладывают подушечный блок, на котором устр-ся стакан. (рис. а) под колонну, б) под стену) При сборных плитах или подушках толщина плиты принимается 30-60см (кратно 30). Гнездо стакана имеет переменное сечение стенки стакана – 15см. (75-50). Минимальная толщина защитного слоя у монол-х фунд-в 35мм., у сборных – 30мм. В зависимости от расчетной ширины ф-та, ф-ты м. иметь одноплитн., двухплитн и более уширения. Уширения ф-тных плит от подколонника делаются под углом 45º с таким условием, чтобы бетон под колонной работал на сжатие. При использовании сборн. плит устр-ся песчаная подушка 5-7см. Отметка верха стакана приним-ся выше чистого пола на 15 см, для того, чтобы опереть стены устр-ся фунд балки, которые примык. к подстаканнику и устан-ся на бетонные столбики, при чем верх ф-ной балки располог-ся меньше чем отметка чистого пола. Сборные фунд-ты под колонны наиболее целесооб-ны, когда их можно сделать из одного блока небольшой массы

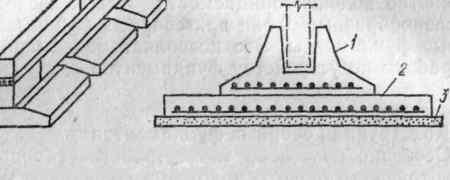

1 — подколонник; 2 — плита; 3 — подсыпка из песка.
