4.5 Обработка экспериментальных данных

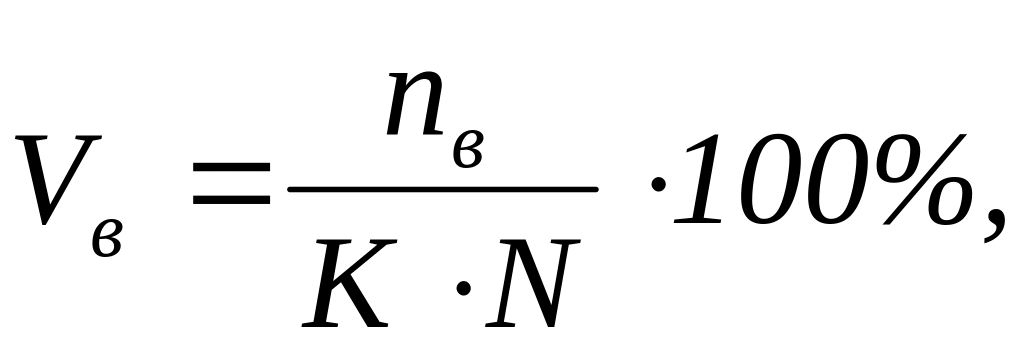

4.5.1 Определить объемное содержание стекловолокна ( ) по формуле:

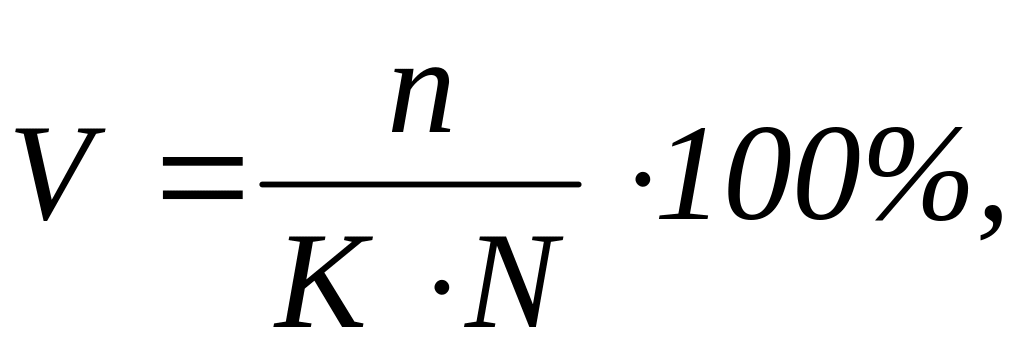

(4.1)

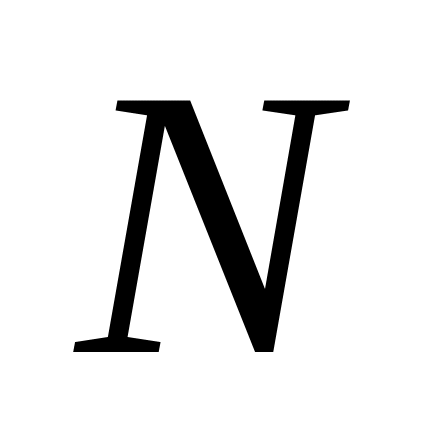

где - число полей зрения; - число точек в одном поле зрения (K= n_в + n_cв + n_n).

4.5.2 Аналогично определить объемное содержание связующего и пор в материалах.

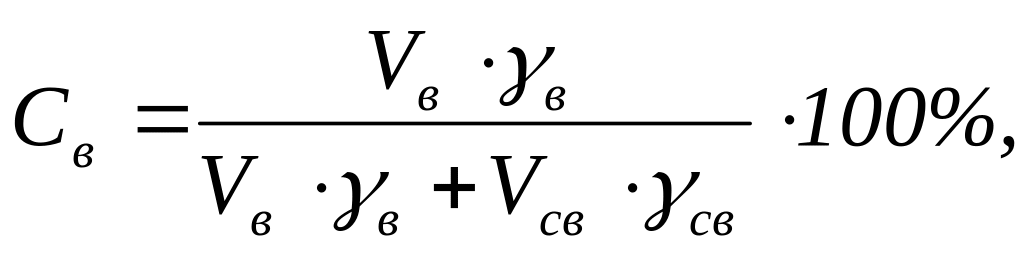

4.5.3 Определить весовое содержание стекловолокна (С_в) по формуле:

(4.2)

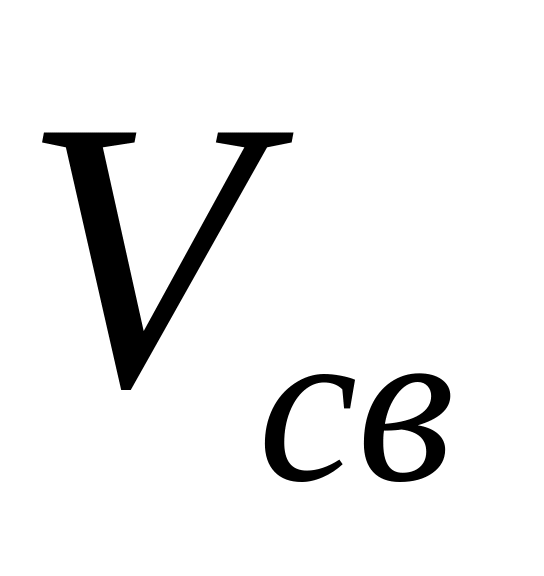

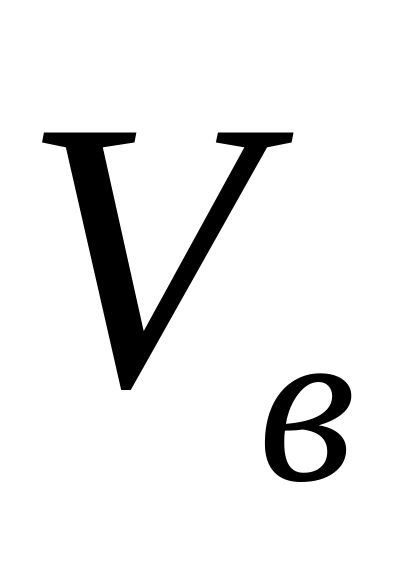

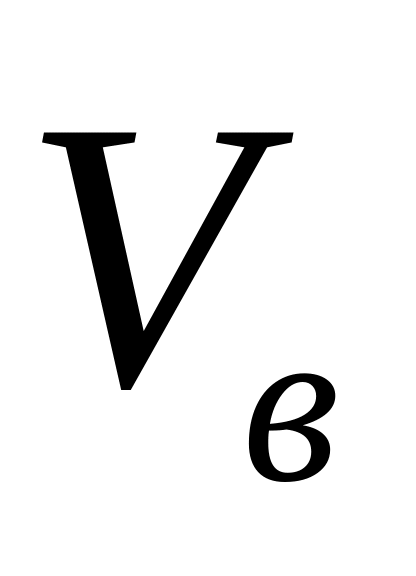

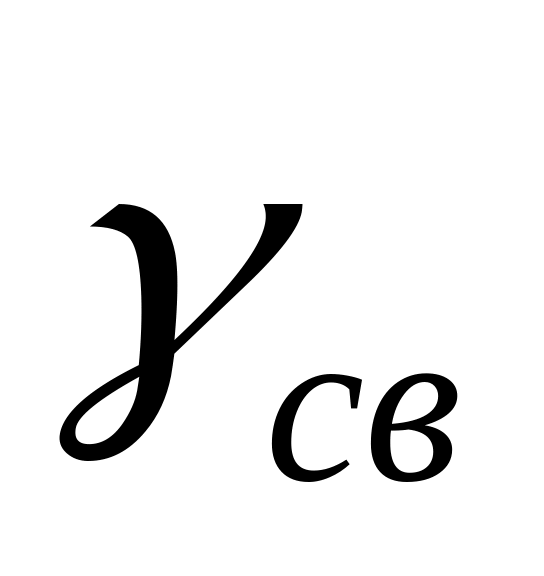

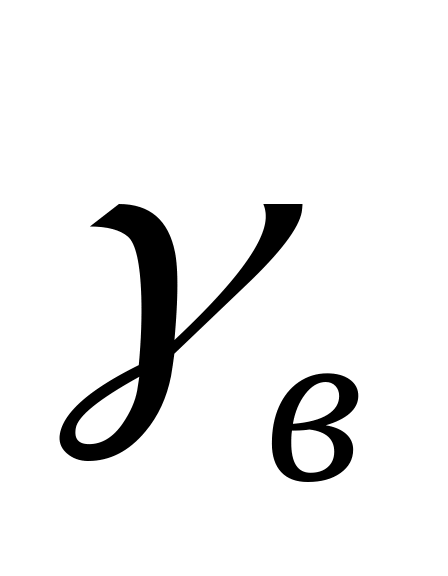

где - плотность волокна, кг/м³; - объемное содержание волокна, %; - плотность связующего, кг/м³; - объемное содержание связующего, %.

Примечание. Плотность компонентов:

связующего ФН – 0,0013 кг/м³;

алюмоборосиликатного стекла – 0,00253 кг/м³;

титанового стекла Т₇ и Т₂₇ – 0,00269 кг/м³;

титанового стекла Т₂₂ – 0,00271 кг/м³.

4.5.4 Рассчитать объемный процент пор каждого класса по формуле

(4.3)

где - число узловых точек, попавших на поры данного класса; - число полей зрения; - число точек в одном поле.

4.5.5 Подсчитать, какой процент от общей пористости составляют поры каждого класса. По полученным данным построить график распределения пор по размерам.

4.6 Контрольные вопросы

1. Какие материалы называют композиционными?

2. Назовите факторы, влияющие на свойства КМ.

3. Как влияет наполнитель на свойства КМ?

4. Назовите виды матриц для КМ на неметаллической основе.

5. Назовите виды упрочнителей для КМ на неметаллической основе.

6. Почему возникает необходимость подсчета количественного содержания компонентов в КМ?

7. Объясните причины образования пор в стекловолокнитах.

8. Как влияет пористость на механические свойства и герметичность материалов?

9. Какие виды КМ на неметаллической основе применяют как заменители графитов?

10. Назовите области применения различных видов волокнитов.
