Устройство и принцип действия варильников периодического действия. Варочные котлы

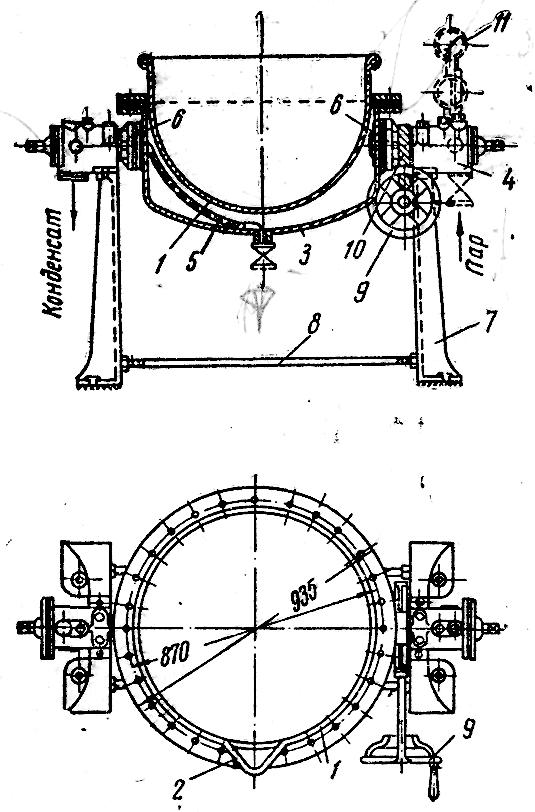

Двутельные котлы на рыбоконсервных заводах главным образом применяют для варки и подогрева рыбных бульонов и заливок. На рис изображен двутельный котел с паровым обогревом, емкостью 150 л. Котел состоит из сферической чаши 1, изготовленной из меди или нержавеющей стали, обечайка чаши имеет носик 2 для слива обработанного продукта. Чаша помещена в стальную паровую рубашку 3 и соединена с ней болтами. Подвод пара и отвод конденсата производятся через полые цапфы 4, на которых покоится паровая рубашка. Для отвода конденсата внутри паровой рубашки смонтирована изогнутая труба 5, один конец которой соединен с опорным патрубком 6, а второй находится в самой низкой части паровой рубашки. При таком устройстве паровой рубашки предотвращается заполнение камеры конденсатом.
В нижней части паровой камеры расположен продувочный кран, предназначенный для отвода накопившегося воздуха и остатков конденсата. Цапфы котла опираются на чугунные стойки 7, связанные между собой болтами 8. При помощи ручного штурвала 9 и червячного зацепления 10 чашу можно опрокидывать для слива обработанного продукта. Котел снабжен предохранительным клапаном и манометром 11.
Отечественная промышленность выпускает для рыбоконсервных заводов двутельные котлы емкостью 50 - 500 л, причем котлы емкостью 300—500 л изготовляют с мешалками (чаще всего якорного типа).
Механизация загрузочно-разгрузочных этапов в работе автоклава. Механизация и автоматизация работы автоклава
Механизация загрузки банок в автоклавные корзины и выгрузки их из корзин значительно облегчает труд работающих и повышает их производительность труда.

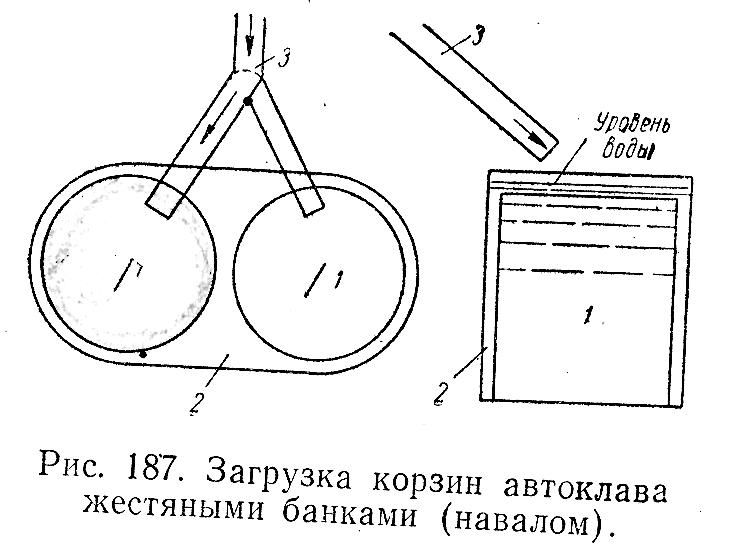

Наиболее простой способ загрузки жестяных банок в корзины - это загрузка с применением водяной подушки (рис. 187). При этом способе пустую корзину 1 при помощи электротельфера загружают в сосуд 2, наполненный водой, уровень которой несколько выше кромки корзины. Банки от закаточной машины по течке 3 подаются в воду, которая предохраняет их от деформации. Когда корзина заполнена банками, ее выгружают из сосуда с водой и загружают в автоклав. Чтобы процесс приема банок от закаточной машины был непрерывным, емкость сосуда должна обеспечивать установку одновременно двух корзин, которые наполняются поочередно. При данном способе наполнения корзин банками (навалом) вместимость автоклава снижается примерно на 10% по сравнению с рядовым способом его наполнения, однако улучшаются условия стерилизации и облегчаются условия труда.

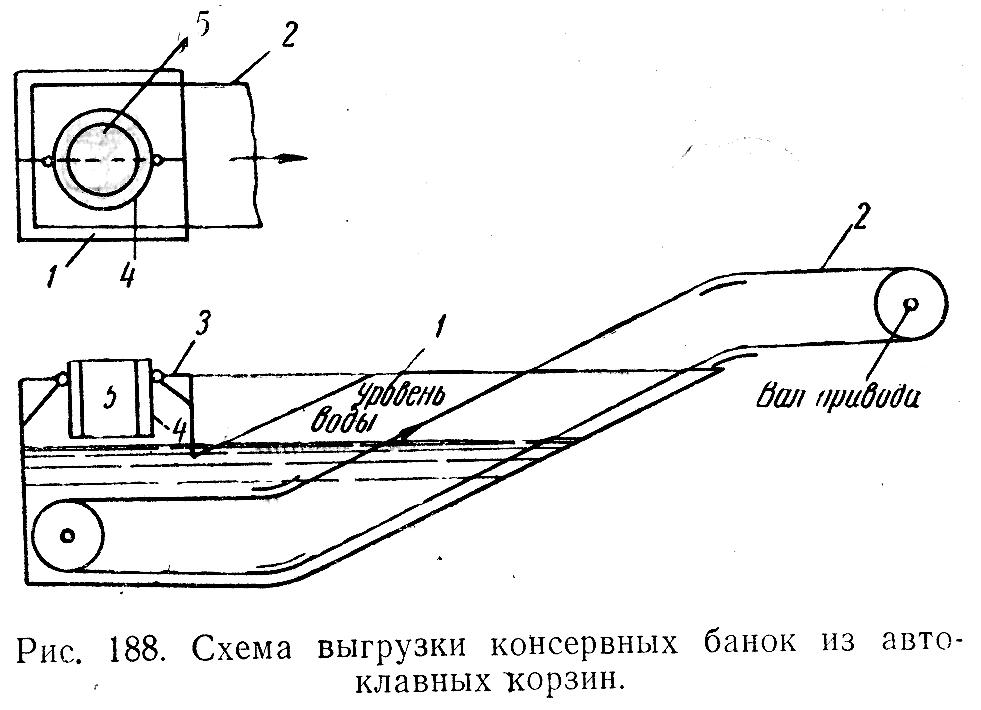

Простейший способ механизации разгрузки автоклавных корзин показан на рис. 188.
В ванне 1 расположен транспортер 2, при этом выносной конец транспортера выходит из зоны ванны. Во время работы ванна наполняется водой. В верхней части ванны на подвесках 3 укреплена емкость 4. В эту емкость устанавливают после стерилизации автоклавную корзину 5 с банками. Поскольку подвеска несколько смещена относительно центра тяжести емкости, емкость вместе с корзиной и банками при незначительном усилии опрокидывается на 180° и банки из корзины выгружаются в воду, которая предохраняет их от деформации. Транспортер выносит банки из ванны и направляет их на последующую обработку. Данное устройство просто в изготовлении и эксплуатации и обеспечивает высокую производительность — до 200 банок в минуту.
