3.3.2. Розрахунки насосних станцій іі-го підйому

Подача води здійснюється від насосної станції II по двох водоводам безпосередньо у водогінну мережу міста. У такому випадку подача води насосами насосної станції II підйому визначається для кожного ступеня (групи насосів), за величиною максимальної годинної витрати води Qгод. max .

Згідно з графіком водоспоживання населеного пункту найчастіше встановлюється двоступінчастий режим роботи насосів; причому насоси I ступеня працюють з 2300 до 600, а насоси ІІ ступеня - з 600 до 2300 .

Кількість ступенів роботи НС- II та продуктивність насосів кожної ступені визначені раніше (див. курсову роботу №1 «Розрахунок зовнішньої водогінної мережі »).

Підбір насосів для господарсько-питних потреб (на кожній ступені) та пожежних насосів роблять по Qгод. max і повному напорі насоса, який дорівнює сумі геометричної висоти підйому Hг, вільного напору Hвіл в найвіддаленішій і найвищій точці мережі, втрат напору у всмоктувальній hвс і напірній лініях hн, а також в комунікаціях насосної станції h нс:

Hтр = Hг + h вс + hн + h нс + Hвіл .

Втрати напору у комунікаціях насосної станції прийняти h нс = 1,5…2 м.

Відповідно до вимог СНиП [1] роботу насосної станції перевіряють на забезпечення витрат води при пожежогасінні в населеному пункті.

При розрахунку водопроводів на випадок пожежі припускають, що пожежа може виникнути в годину максимального водоспоживання міста, у найбільш віддалених від джерел живлення і високо розташованих точках території міста (визначають розрахункову точку пожежі РТП).

Насосні станції II підйому в момент виникнення пожежі повинні забезпечити в місті подачу Q'c, л/с, рівну сумі двох величин:

Q'c =Qcмакс + Qп ,

де: Qcмакс - максимальна секундна подача НС-II в годину максимального водоспоживання, л/с; Qп - секундна подача НСII при розрахунковій витраті води на гасіння пожежі, л/с.

Розрахункову витрату води на зовнішнє пожежогасіння в населених пунктах приймають відповідно до вимог СніПу [1], в залежності від числа жителів і поверховості будинків у місті.

Якщо господарсько-питні насоси не задовольняють протипожежний вільний напір, у проекті передбачається установка пожежних насосів у машинному залі станції; причому в період гасіння пожеж пожежні насоси повинні забезпечити максимальні господарсько-питні витрати та розрахункові витрати на гасіння пожеж у місті.

Розрахунок трубопроводів станції виконують за допомогою таблиць Шевелева Ф.А. [7] . Відповідно до рекомендацій діючого СНіПу [1] при підборі діаметра всмоктувальних труб приймають швидкість у межах 1 - 1,5 м/с.

Гідравлічний розрахунок всмоктувальних і напірних трубопроводів здійснюють аналогічно розрахунку трубопроводів НС-І за максимальною витратою II ступеня.

Внутрішньостанційні трубопроводи при максимальному водорозборі в період пожежі проектують окремо від господарсько-питних, при цьому проектують один всмоктувальний та два напірних трубопроводи.

На вкладці дати висотну схему з позначками для визначення напору всіх насосів. На рис.2 наведено приклад оформлення вкладки.

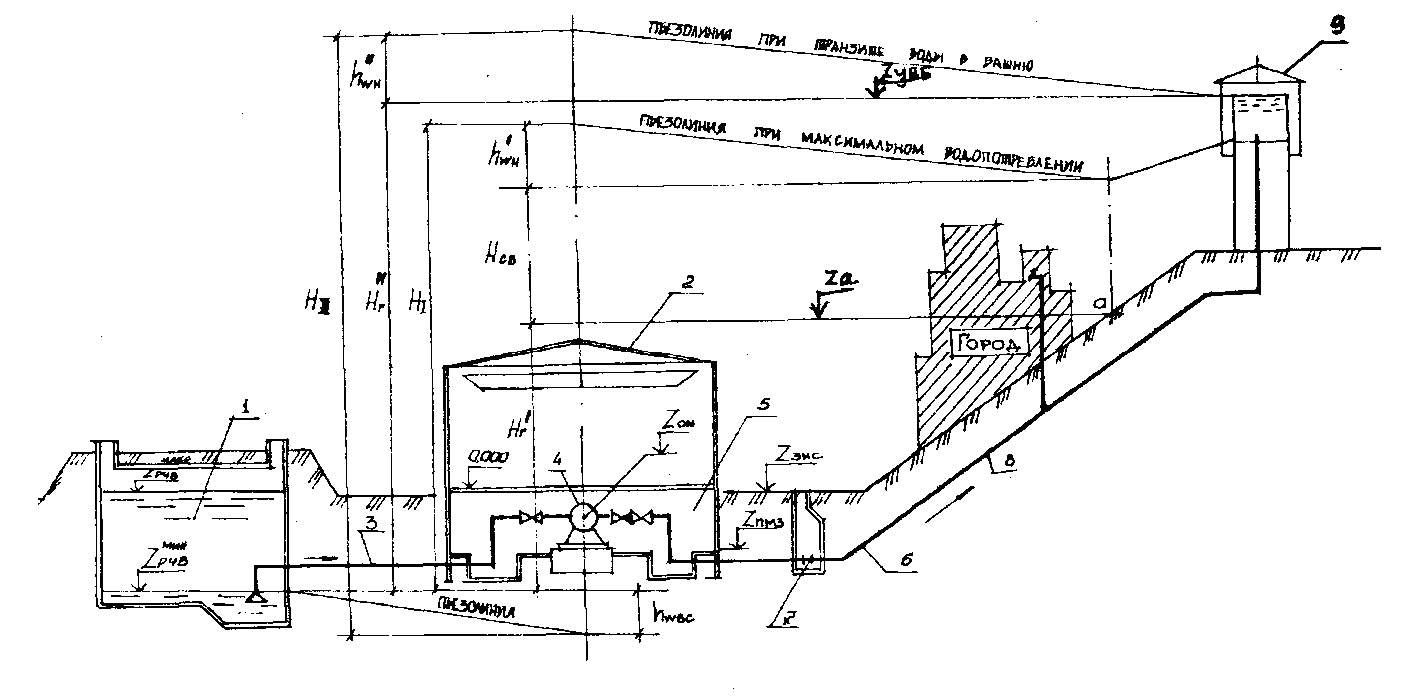

Рис. 2. Висотна схема розташування насосної станції II підйому і РЧВ:

1 – резервуар чистої води (РЧВ); 2 – насосна станція ІІ підйому (НС ІІ);

3 – всмоктувальні труби; 4 – насосні агрегати; 5 – машинний зал станції;

6 – напірні труби (водоводи); 7 – витратоміри; 8 – водопровідна мережа міста;

9 –водонапірна башта (контррезервуар).

Геометрична висота підйому для кожного з розрахункових випадків визначається за формулами:

а).при роботі кожної із ступенів НС- II:

;

б).при пропусканні пожежних витрат:

,

де: - відмітка середнього рівня регулюючого об’єму води у водонапірній башті; - відмітка середнього рівня регулюючого об’єму води в РЧВ; - відмітка поверхні землі у точці підключення водоводів до мережі; - позначка дна РЧВ; Нп. – необхідний напір на початку мережі при пожежі.

За [6] підібрати марку насосів. Прийняти кількість резервних агрегатів за [1, табл.32].

Підбір насосів для кожного випадку звести в таблицю 1.

Таблиця 1.

Призна-чення

насосів

Характеристика насосів

Кількість насосів

марка

насосу

Q,

л/с

Н,

м

n,

об/хв

N,

квт

робочих

резервних

всього

I ступінь

…………

Пожежні
