6.2. Щитові затвори, засувки, зворотні клапани
Плоскі щитові затвори забезпечують регулювання витрат води у водоприймачах насосних станцій І-го підйому. Затвори бувають: основні (робочі), аварійні, ремонтні та аварійно-ремонтні. Щитові затвори виготовляють з дерева й металу. Затвори встановлюють у напрямних зі швелерів. Для дерев'яних затворів допускається напір - 15 м. Для великих тисків застосовуються металеві затвори.
Засувки застосовуються паралельні, клинові, з ручним або механічним приводом (електро- чи гідроприводом). Замість засувок з метою зменшення розмірів машинних залів на трубопроводах можуть застосовуватись дискові поворотні затвори. Зворотні клапани встановлюють на напірних трубопроводах між напірним патрубком насоса та засувкою, щоб запобігти зворотному (через насос) рухові води при його зупинці.
Зворотні клапани бувають з верхньою підвіскою диску (при dтр до 1000 мм) та з ексцентричною підвіскою диску (при dтр = 1200 мм). На трубах великих діаметрів використовують багатодискові зворотні клапани. Монтажні розміри запірно-регулюючої арматури приймаються по Номенклатурному каталогу ЦКБА або із довідників [11, 12].
6.3 Підйомно-транспортні механізми
Вантажопідйомність підйомно-транспортного устаткування слід призначати по масі найбільшої монтажної одиниці з урахуванням 10 % надбавки. За монтажну одиницю можна приймати: ротор вертикального електродвигуна (якщо електродвигун поставляється в розібраному вигляді), горизонтальний агрегат в зборі за наявності фундаментної плити або загальної рами заводського виготовлення, насос, електродвигун або засувку. Вид підйомно-транспортного устаткування приймається залежно від маси вмонтованих агрегатів і габаритів будівлі з урахуванням зручності експлуатації: балки нерухомі (монорейки) з кішками і талями при масі вантажу до 1000 кг; крани підвісні (кран-балки) при масі до 5000 кг; крани мостові при масі вантажу більше 5000 кг. Підйомно-транспортне устаткування може бути як з ручним, так і з електричним приводом.
Простота, безвідмовність в роботі - основні переваги устаткування з ручним приводом, особливо в приміщеннях з підвищеною вологістю. Підйомники з електроприводом рекомендується застосовувати при висоті підйому більше 6 м, довжині машинного залу більше 18 м, масі вантажу більше 5000 кг, а також в крупних станціях з великою кількістю насосних агрегатів.
Монорейки слід застосовувати при однорядному розташуванні агрегатів паралельно подовжній осі будівлі, коли всі насоси та двигуни знаходитимуться під монорельсом. При інших схемах розташування агрегатів монорейки застосовуються при малій масі монтажної одиниці (до 100 кг). Для розвантаження устаткування монорейки використовуються при масі вантажу до 5000 кг .
Талі вантажопідйомністю 1, 2, 3 і 5 т кріпляться на двотаврових балках 24М, 30М, 36М і 45М, відповідно. Мінімальна відстань від монорейки до гака для талів вантажопідйомністю 1, 2 і 3 т складає 1310 мм, а вантажопідйомністю 5 т - 1520 мм.
Підвісні кран-балки застосовують для обслуговування прямокутного в плані приміщення або його частини.
При застосуванні у якості підйомно-транспортного устаткування мостового електричного крана горизонтальні двигуни піднімають і транспортують в зібраному вигляді. Підкранові балки заввишки 0,8 м встановлюють на колонах із закладенням їх на 1 м в стіни підземної частини. Вибирають стандартну колону для каркасної конструкції будівлі з мінімальною висотою, що задовольняє розрахунковій висоті будівлі Нн.с
Типи і монтажні розміри підйомно-транспортного устаткування приймаються із довідників [11, 12].

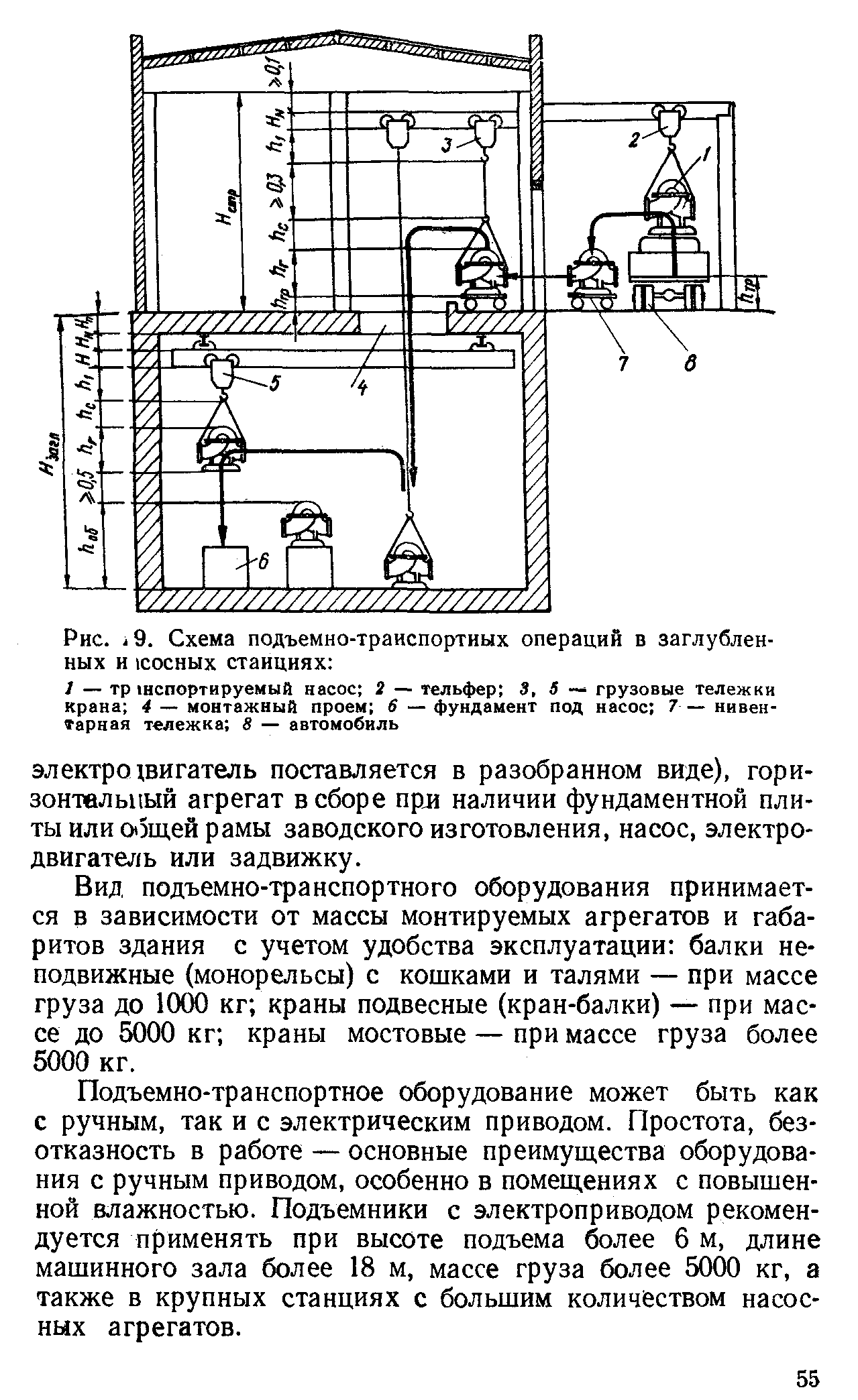

Рис. 12. Схема проведення підйомно-транспортних робіт
в заглибленій насосній станції:
1 – переміщуваний насос; 2 – електроталь; 3, 5 – вантажні візки крана;
4 – монтажний отвір; 6 – фундамент під насос;
7 - інвентарний візок; 8 – автомобіль.
