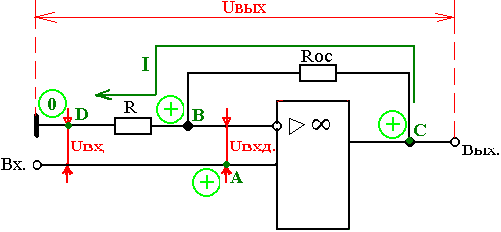

Не инвертирующий oу
Входной
сигнал подаётся на не инвертирующий
вход ОУ, напряжение ОС через делитель
- на инвертирующий вход (иначе ОС будет
положительной, что недопустимо).
Считаем,
что ОУ близок к идеальному: (
).
Пусть
на входе положительный потенциал, т.е.
Коэффициент усиления будет стремиться
к бесконечности при условии, что
,
т.к. выходное напряжение ограничено
напряжением источника питания и
стремиться к бесконечности не может
(
).
Это означает, что потенциал точки А
совпадает с потенциалом точки В:
Т.к.
потенциал точки Д
(корпус), а ток течёт от большего потенциала
к меньшему, то через резистор
ток
будет протекать справа налево. Естественно
предположить, что этот ток поступает
на резистор
с выхода через резистор
,
минуя ОУ (т.к.
).
Отсюда делаем вывод:
,
т.е.
.
Таким образом, инверсии не произошло: выходное напряжение совпадает по фазе с входным, отсюда и название ОУ – не инвертирующий.
Интегрирующая rc-цепь. Интегратор
Интегрирующей цепью называется цепь, у которой выходное напряжение связано с входным через интеграл. Пример такой цепи:

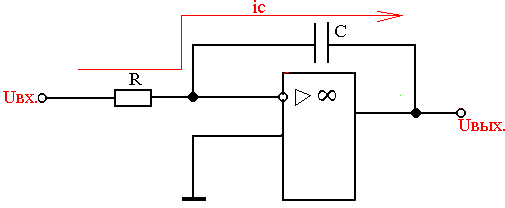

Если в качестве усилителя такой цепи использовать операционный усилитель, получится интегратор:
Интегратор
выполнен на основе инвертирующего
операционного усилителя. Конденсатор
включен
в цепь ОС и заряжается током
.
.
Таким образом, выходное напряжение
связано с входным через интеграл, отсюда
и название – «интегратор».
Рассмотрим частные случаи:
1)
Если
,
то выходное напряжение интегратора
будет линейным:
uВХ
o t
uВЫХ
o
t
Если
– последовательность прямоугольных импульсов, то выходное напряжение будет пилообразным.
uВХ
o
t
uВЫХ
o
t
Дифференцирующая rc-цепь. Дифференциатор
Дифференцирующей цепью называется цепь, у которой выходное напряжение связано с входным через дифференциал. Пример такой цепи:

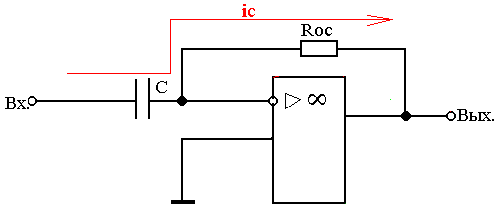

Если в качестве усилителя такой цепи использовать операционный усилитель, получится дифференциатор:
Таким образом, выходное напряжение связано с входным через дифференциал, отсюда и название – «дифференциатор».
Рассмотрим частные случаи:
Если на входе будет линейное напряжение
, то на выходе будет постоянное напряжение:
UВХ
t
UВЫХ
o
t
Пусть
– последовательность прямоугольных импульсов.
Дифференциал ступенчатой функции представляет собой импульс бесконечно малой длительности и бесконечно большой высоты. Приближением к такой функции является экспонента.
uВХ
o
t
uВЫХ
o t
