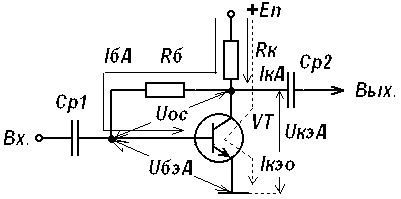

Коллекторная стабилизация
Стабилизирующими
элементами в данной схеме являются
резисторы
.
Принцип
работы:
С ростом температуры все токи транзистора увеличиваются, рабочая точка (РТ) смещается вверх по нагрузочной прямой – режим работы усилителя нарушается.
Но
рост токов
и
сопровождается ростом падения напряжения
на резисторе
,
что приводит к уменьшению выходного
напряжения
.
2-й закон Кирхгофа для выходной цепи:
const
В
схеме присутствует ООС (за счет наличия
).
Т.к. выходное напряжение уменьшилось,
то уменьшится и напряжение обратной
связи
,
поскольку оно является частью выходного
напряжения, что, в свою очередь, приведет
к уменьшению тока
:
(
;
)
Если
один из токов транзистора уменьшается,
то автоматически уменьшаются и два
других тока (в данном случае
):
;
Таким образом, РТ возвращается в исходное положение – режим работы усилителя стабилизируется.
9.8 Анализ ачх шпу

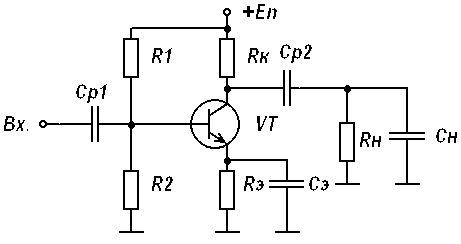

Рассмотрим ШПУ с эмиттерной стабилизацией:
-
входное сопротивление следующего
каскада. Если следующий каскад точно
такой же, то
.
,
где
-
паразитная емкость нагрузки;
-
выходная емкость данного каскада;
-
входная емкость следующего каскада.
А ЧХ такого усилителя: КU идеальная АЧХ
КU0
реальная АЧХ
0 f
На средних частотах АЧХ реального и идеального усилителя совпадают, т.е. амплитудно-частотные искажения (АЧИ) отсутствуют. На нижних и верхних частотах наблюдаются завалы АЧХ, говорящие о присутствии АЧИ.
Факторы, оказывающие влияние на ачх в области нч и вч:
частотные свойства самого транзистора;
наличие элементов схемы, обладающих реактивным сопротивлением (в данном случае – это
);
наличие паразитной емкости нагрузки .
Рассмотрим область верхних частот
а) влияние частотных свойств транзистора:
Если
работать в частотном диапазоне,
превышающем граничную частоту транзистора
(справочная
величина), то коэффициент передачи тока
базы в коллектор (
)
будет уменьшаться в недопустимых
пределах, что приведет к ухудшению
усилительных свойств транзистора, а,
следовательно, к уменьшению коэффициента
усиления по напряжению усилителя, т.е.
к завалу АЧХ на верхних частотах.
Частотные
свойства самого транзистора можно не
учитывать, если он правильно выбран,
т.е. если выполняется условие:
,
где
- граничная частота транзистора;
-
верхняя частота полосы пропускания
усилителя.
β КU
β0
КU0
0,707β0
0,707КU0
0
f
0 f
fβ FНИЖН ПП FВЕРХН
б) влияние паразитной емкости нагрузки :
С
ростом частоты входного сигнала
реактивное сопротивление этой емкости
уменьшается (
),
следовательно, бо́льшая часть выходного
тока ответвляется через эту емкость,
не попадая в нагрузку, что приводит к
уменьшению
,
т.е. к завалу АЧХ в области верхних
частот.
Избавиться от паразитной емкости нагрузки полностью невозможно, но уменьшить ее желательно. Для этого используют рациональный монтаж: применяют элементы с короткими и толстыми выводами, безвыводные элементы, используют транзисторы с четвертым (корпусным) выводом, т.е. ВЧ-транзисторы с малой паразитной емкостью.
