Вах динистора
Iа
С
Uпр
Iауд В
Iавкл
А
Iко
О
Uа
Uавкл
Д
а) Участок ОА (Uа < Uавкл):
ВАХ динистора напоминает ВАХ обратно смещенного перехода.
Iа = Iко - обратный ток КП, инжекции нет, динистор закрыт.
б) Участок АВ (Uа > Uавкл):
В
точке А происходит пробой динистора
=> Iа
=>
Gкп
=>Rкп
,
следовательно уменьшается и падение напряжения на этом
сопротивлении, т.е. возникает участок с отрицательным
дифференциальным сопротивлением. Динистор открывается.
в) В точке В создается минимальное напряжение на динисторе (все три
перехода смещены в прямом направлении и их сопротивления малы).
Uпр=(1,5÷2)В – падение напряжения на трех прямо смещенных
переходах.
Участок ВС напоминает ВАХ прямо смещенного перехода.
7.2 Тринисторы
Если от одной из баз динистора сделать вывод и подавать через него прямое напряжение на эмиттерный переход, то ток тиристора увеличится (за счет роста инжекции ОНЗ в область базы). Причем, чем больше ток через такой управляющий электрод, тем ниже напряжение включения, т.е. можно регулировать момент включения прибора.
Тиристор с управляющим электродом называется тринистором.

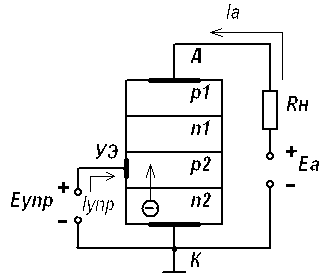

а) Если управляющим электродом является база, ближайшая к катоду, то это будет тринистор с катодным управлением.
Пример: ку 201а, ку 202а

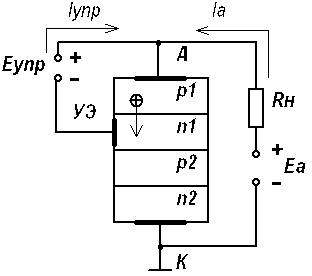

б) Если управляющим электродом является база, ближайшая к аноду, то это будет тринистор с анодным управлением.
Пример: Д235 (старое обозначение)
Вах тринистора
Iа
Iупр2
Iупр1
Iупр=0
о
Uа
Uавкл2 Uавкл1
Iупр2 > Iупр1; Uавкл2 < Uавкл1
При нулевом управляющем токе ВАХ тринистора такая же, как и ВАХ динистора.
При управляющем токе не равном нулю ВАХ тринистора смещается влево, т.к. усиливается инжекция одного из эмиттеров и пробой КП произойдет при меньшем анодном напряжении. Чем больше управляющий ток, тем меньше напряжение включения.
Для включения тринистора требуется незначительный управляющий ток (десятки mA), незначительное напряжение управления, т.е. включение тринистора производится с небольшой затратой мощности. При этом в анодной цепи могут протекать токи в десятки и сотни ампер, при напряжении в тысячи вольт. Таким образом, тринистор – прибор, обладающий очень эффективным управлением.
