Стоковые (выходные) характеристики
при
IС,mA
UЗИ=-10В
насыщение
UЗИ=-8В
UЗИ=-6В
0
UСИ,
В
UНАС
При
происходит перекрытие канала, транзистор
входит в режим насыщения – рабочий
режим. Чем больше отрицательное напряжение
на Затворе
,
тем выше концентрация дырок в канале и
его проводимость, т.е. тем больше ток
канала
(тем
выше идет характеристика).
Стоко-затворные (передаточные) характеристики
при
IС ,mA
UСИ=-5В
UЗИ,
В 0
UПОРОГ
а)
При
этом канал не образуется, и ток канала
.
б)
Возникает p-канал, и ток канала растет с ростом напряжения на Затворе.
МОП- транзисторы со встроенным каналом
Канал создается в таких транзисторах технологически – отличие от МОП-транзисторов с наведенным каналом.

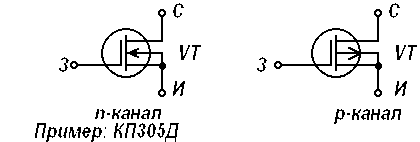

Обозначение:
ВАХ МОП-транзистора со встроенным n-каналом
IС,mA
обогащение
2
1
3
обеднение UЗИ=-1В
0 UСИ, В
IС ,mA
UСИ=5В
обеднение обогащение
-UЗИ,
В 0 +UЗИ,
В
UОТС
Напряжение Затвора может быть как положительное, так и отрицательное.
а)
Пусть
(поперечное поле отсутствует).
Если при этом на Сток подать положительный потенциал относительно Истока, то через канал потечет ток (характеристика 1).
б)
Пусть

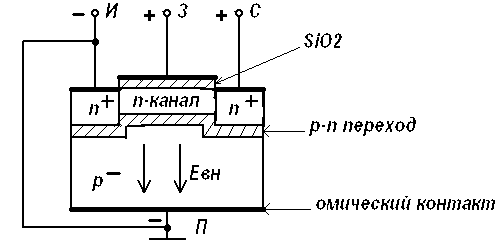

Под действием поперечного поля (см. рисунок) в канал будут поступать электроны из кристалла, проводимость канала возрастет, т.е. ток канала увеличится (характеристика 2 идет выше характеристики 1). Этот режим соответствует режиму обогащения.
в)
Пусть
Поперечное поле будет направлено в противоположную сторону. Под действием этого поля электроны будут вытягиваться из канала вглубь кристалла, следовательно, проводимость и ток канала уменьшаются (характеристика 3 идет ниже характеристики 1). Такой режим транзистора называют режимом обеднения.
Таким образом, МОП-транзистор со встроенным каналом может работать как в режиме обогащения, так и в режиме обеднения, в отличие от транзисторов с наведенным каналом, которые работают только а режиме обогащения.
