36. Такелажное снаряжение. Блоки и тали. Такелажные гаки.

Предметами и приспособлениями такелажного снаряжения являются цепи, скобы, гаки, обухи, рымы, коуши и другие дельные вещи.

Такелажные цепи в 3 раза прочнее стальных тросов такого же диаметра и более долговечны, однако они почти в 5 раз тяжелее равных им по прочности стальных тросов.

Такелажные цепи используются для поддержания в фиксированном положении различных судовых конструкций, изготовление стопоров, штуртросов, лееров, крепление палубного груза и т.д. Они состоят из стальных звеньев, соединённых посредством сварки. Применяются также литые и штампованные цепи. По форме звеньев цепи бывают круглыми и овальными (коротко- и длиннозвенными). Толщина, или калибр, такелажной цепи измеряется в миллиметрах диаметра круглой стали, из которой изготовлены звенья.

При приёмке такелажных цепей проверяют, нет ли на звеньях трещин, расслоений и других дефектов. Такелажные цепи, подлежащие хранению, покрывают антикоррозионным смазочным материалом и подвешивают в сухом помещении. Цепи, не испытывающие трения в процессе эксплуатации, окрашивают, а цепи находящиеся в движении, регулярно смазывают.

Цепи не обладают эластичностью, но вследствие притирания звеньев под нагрузкой на растяжение новые цепи удлиняются на 3-4%. При низких температурах цепи плохо выносят ударные нагрузки. Если толщина звеньев уменьшилась на 10% их первоначальной толщины, цепь считается непригодной для дальнейшей эксплуатации.

Такелажные скобы применятся в качестве элементов оснастки и различных судовых устройств. Скоба состоит из спинки, лапок с проушинами и штыря. Штырь в скобе удерживается посредством нарезки на конце штыря и в одной из проушин либо шплинтом, вставляемым в отверстия в лапке и штыре. При резьбовом соединении головка штыря имеет небольшой обух, в который для завинчивания и отвинчивания штыря закладывают свайку. Резьбовое соединение позволяет быстро закрепить или отдать снасть такелажа, стопор, блок, соединить или разъединить такелажные цепи и тросы.

По форме спинки скобы бывают прямыми (для любых тросов) и закруглёнными (для растительных и синтетических тросов).

Размер скобы определяется диаметром её спинки и хар-ся номером, который соответствует допустимому рабочему усилию на скобу.

К эксплуатации допускаются только исправные скобы, не имеющие трещин, раковин, заусенец и других дефектов. Использование скоб с износом 10% первоначальной толщины не допускается.

Такелажные гаки – стальные кованные крюки. Различают обыкновенные (простые, если плоскость обуха перпендикулярна плоскости спинки и повёрнутые, если обух, спинка и носок лежат в одной плоскости), вертлюжные, глаголь-гаки и храпцы.

Обух – приспособление для надёжного крепления тросов к судовым конструкциям. Снасть крепят к обуху обычно посредством такелажной скобы, которую закладывают в обух штырём. Обух значительно прочнее скобы со спинкой такого же диаметра.

Рым – металлическое кольцо, вставленное в обух. Служит для пропускания троса и более удобного его крепления. Он намного слабее обуха, поэтому за него нельзя закреплять тросы, испытывающие большое напряжение.

Коуш – металлическое поковочное изделие в виде кольца, сердцевидного овала или треугольника с желобом для троса. Коуши заделывают в огоны тросов, они служат для предохранения последних от перетирания при креплении к обухам, рымам, скобам и т.д. Номер скобы должен соответствовать номеру коуша. Не допускается использование коушей, имеющих трещины, расслоения, раковины, заусенцы и другие дефекты.

Утки – деревянные или металлические двурогие планки, жёстко укреплённые на фальшборте, мачте, надстройках и других конструкциях. Они служат для крепления ходовых концов тросов, сигнальных флагов и других снастей.

Нагели – деревянные или металлические стержни, предназначенные для тех же целей, что и утки. Их широко используют на парусных судах для крепления снастей бегучего такелажа.

Раксы – металлические кольца или полукольца, используемые для крепления и растягивания треугольных парусов – кливеров и стакселей.

Бугели – металлические кольца с обухами или без них, цельные или разъёмные. Они применяются для прочности судовых конструкций, а также для закрепления блоков и тросов различного назначения.

Талрепы служат для обтягивания судовых снастей, а также для надёжного крепления по-походному различных предметов и грузов. Талрепы бывают:

• Простые. Их основывают обычно из простых или синтетических тросов, которые проводят несколько раз между 2-мя рымами, коушами треугольной формы или скобами и соединяют между собой ходовым концом того же троса. Используют для обтягивания несильно напряжённых тросов и для крепления небольших грузовых мест.

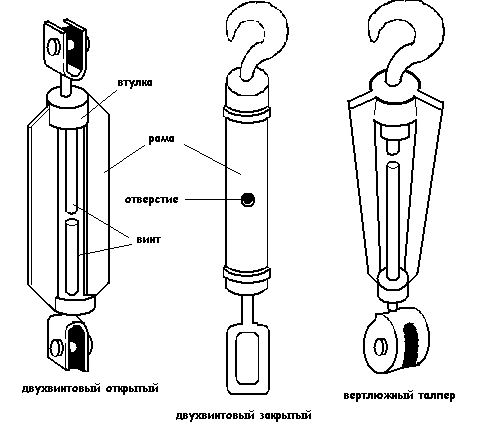

• Для крепления снастей, испытывающих большие напряжения, используют винтовые талрепы. На судах применяются в основном двухвинтовые и вертлюжные талрепы.

=Морская практика для матроса (стр.26)=
