Расположение помещений в водонепроницаемых отсеках.

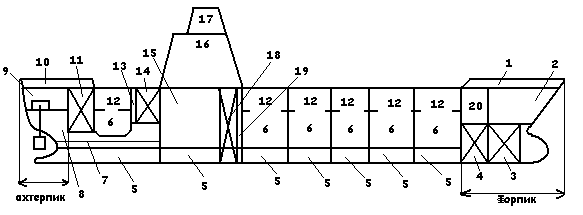

В основном корпусе помещения образуются палубами, платформами, поперечными водонепроницаемыми и обычными переборками. Помещения, образуемые поперечными водонепроницаемыми переборками, платформами, палубами, называют отсеками. К основным отсекам на судне относят: форпик – крайний носовой отсек, в котором размещены цепной ящик 20, цистерны пресной воды 3, 4, судовые кладовые 2; ахтерпик – крайний кормовой отсек, в котором размещены румпельное отделение 9, помещение дейдвудной трубы 8; рядом расположена ещё 1-а цистерна 11 пресной воды; междудонное пространство – пространство 2-го дна, разделённое на отсеки 5, используемые для принятия балласта; трюмы 6 – грузовые помещения между настилом 2-го дна и ближайшей палубой; твиндеки 12 – грузовые помещения между палубами и платформами; диптанки 14 и 18 – глубокие цистерны, расположенные выше 2-го дна, от борта до борта, служащие для хранения котельной воды, балласта, топлива, масла; коффордамы 13 и 19 – узкие сухие отсеки, расположенные между топливными танками и смежными отсеками; машинно-котельное отделение 15 – помещение, где расположена энергетическая установка судна; туннель гребного вала 7 – помещение, где проходит валопровод.
=Учебник моториста II класса (стр.12)=
Упс “Крузенштерн” Расположение помещений в водонепроницаемых отсеках.

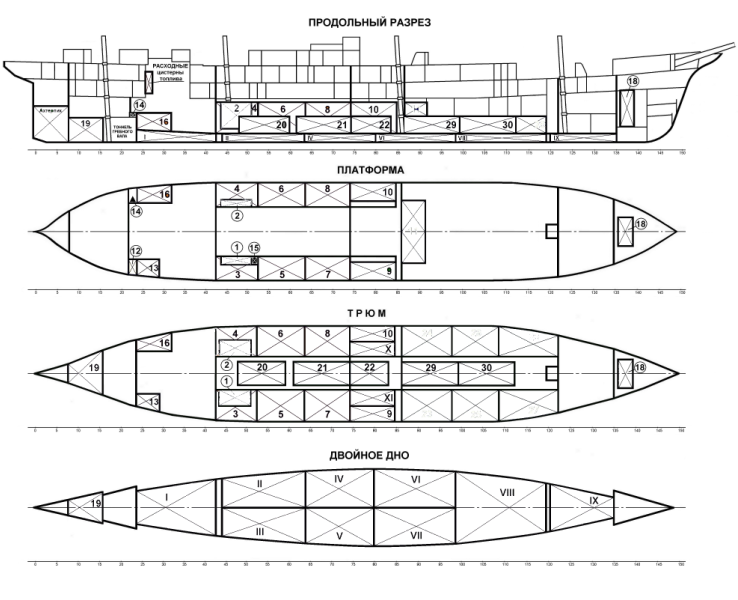

Семью поперечными водонепроницаемыми переборками, установленными на 8; 22,5/24; 42; 74; 86; 122 и 135-м шпангоутах, доходящих до верхней палубы (палуба переборок), корпус судна разделен на восемь водонепроницаемых отсеков. I отсек 0-8 шп.; II отсек 5-22,5/24 шп.; III отсек 22,5/24-42 шп.; IV отсек 42-74 шп.; V отсек 74-86 шп.; VI отсек 86-122 шп.; VII отсек 122-135 шп.; VIII отсек 135-150 шп.
Междудонное пространство с девятью балластными цистернами используется для размещения твердого и жидкого балласта. В районе 112-116 шп. расположены выгородки, в которых установлены вибраторы лага DS-70 и эхолота ELAC Laz 5000. Свободные пространства заполнены твердым балластом.
Размещение VIII отсека
VIII отсек, трюм.
В VIII отсеке располагается форпик, используемый как шкиперская кладовая, в районе 135-139-го шп. расположена носовая цистерна сбора сточно-фекальных вод, отгороженная от бортов и кормовой переборки коффердамами, в районе 139-141-го шп. – цепные ящики, также не доходящие до бортов. Доступ в форпик осуществляется с платформы шкиперской кладовой по вертикальному трапу.
VIII отсек, платформа.
В VIII отсеке расположены: форпик, цепные ящики и носовая цистерна сбора сточно-фекальных вод; там же установлены два насоса, обслуживающие эту цистерну. Доступ в помещение – по вертикальному трапу через люк нижней палубы.
VIII отсек, нижняя палуба.
В VIII отсеке расположено помещение шкиперской кладовой, в кормовой части которого, в нос от 135-го шп., отгорожено пространство, где находится установка электрохимической очистки сточно-фекальных вод с обслуживающими агрегатами, а также электрооборудование брашпиля и двух носовых швартовых шпилей. Вход в помещение осуществляется по наклонному трапу через сходный люк с верхней палубы.
