Завдання № 6
Ч. І
Лінійні однофазні кола з несинусоїдними ерс
Розкласти криву ЕРС на гармоніки, обмежившись чотирма членами розкладу. При використанні графоаналітичного методу розкладу, період розбивати не менше ніж на 18 частин.
Визначити струми в гілках (миттєві та дійсні значення).
Визначити коефіцієнт потужності кола.
Побудувати криву струму в нерозгалуженій частині кола. Показати при цьому усі гармоніки.

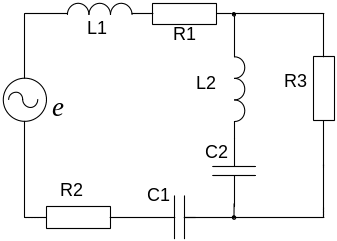

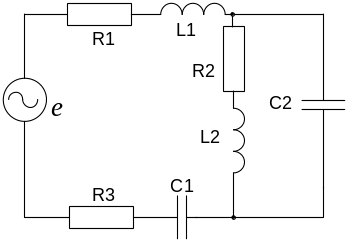

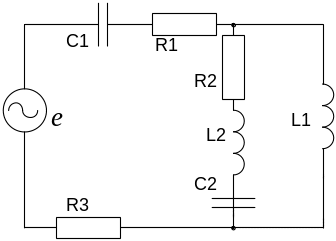

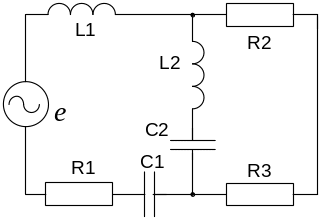

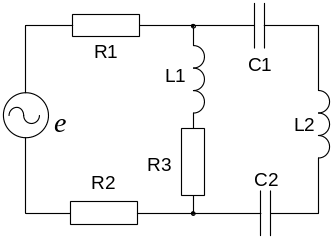

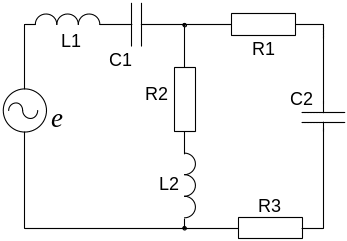

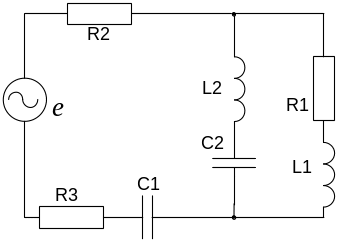

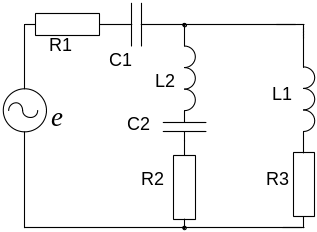

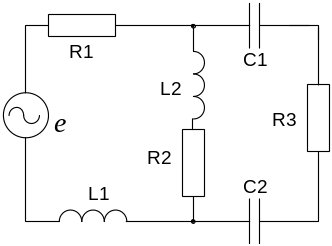

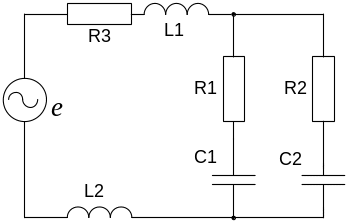

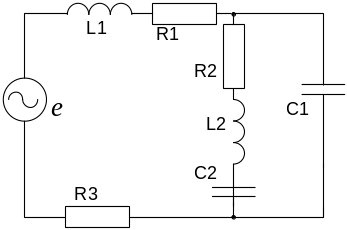

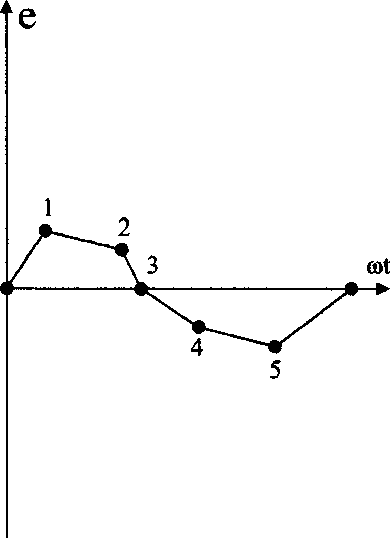

Примітка. Координати точок 1, 2, 3, 4, 5 кривої ЕРС задані в таблиці 1, параметри схеми - в таблиці 2.
Таблиця 1
Номер |
1 |
2 |
3 |
4 |
5 |
|||||
E |
w t |
E |
w t |
E |
w t |
E |
w t |
E |
w t |
|
0 |
Em |
30° |
Em/2 |
150° |
0 |
180° |
-Em/6 |
195° |
-2/3Em |
320° |
1 |
Em |
45° |
Em/2 |
165° |
0 |
190° |
-Em/4 |
200° |
-Em/4 |
330° |
2 |
Em/3 |
45° |
Em/3 |
105° |
0 |
170° |
-Em |
210° |
-2/3Em |
300° |
3 |
Em |
60° |
Em |
120° |
0 |
160° |
-2/3Em |
195° |
-Em/3 |
330° |
4 |
Em/3 |
15° |
Em |
150° |
0 |
175° |
-Em/3 |
195° |
-Em/9 |
270° |
5 |
Em/4 |
15° |
Em/3 |
150° |
0 |
180° |
-Em/4 |
195° |
-Em |
330° |
6 |
Em |
60° |
Em |
160° |
0 |
190° |
-Em/6 |
210° |
-Em/3 |
300° |
7 |
Em/2 |
90° |
Em |
150° |
0 |
200° |
-Em/2 |
240° |
-Em/4 |
280° |
8 |
Em/4 |
30° |
Em/4 |
150° |
0 |
180° |
-Em |
195° |
-Em/2 |
315° |
9 |
Em |
95° |
Em |
150° |
0 |
250° |
-Em/4 |
300° |
-Em/4 |
315° |
Таблиця 2
Номер |
R1 |
R2 |
R3 |
L1 |
L2 |
С1 |
С2 |
f |
Еm |
Ом |
Ом |
Ом |
мГн |
мГн |
мкФ |
мкФ |
Гц |
В |
|
0 |
4 |
12 |
10 |
10 |
20 |
50 |
10 |
100 |
144 |
1 |
2 |
15 |
14 |
80 |
50 |
30 |
20 |
75 |
648 |
2 |
4 |
8 |
17 |
40 |
30 |
90 |
100 |
50 |
504 |
3 |
5 |
12 |
16 |
120 |
80 |
30 |
50 |
50 |
216 |
4 |
3 |
14 |
20 |
6 |
4 |
5 |
2 |
500 |
360 |
5 |
6 |
15 |
15 |
45 |
30 |
80 |
100 |
50 |
576 |
6 |
8 |
8 |
14 |
16 |
12 |
10 |
15 |
200 |
720 |
7 |
7 |
14 |
16 |
32 |
20 |
15 |
10 |
150 |
432 |
8 |
3 |
20 |
22 |
100 |
80 |
50 |
30 |
50 |
72 |
9 |
5 |
16 |
10 |
30 |
20 |
50 |
40 |
76 |
288 |
|
|
|
