Завдання №5 Розрахунок несиметричних трифазних кіл

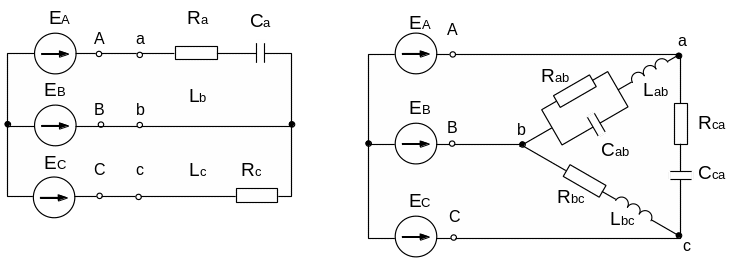

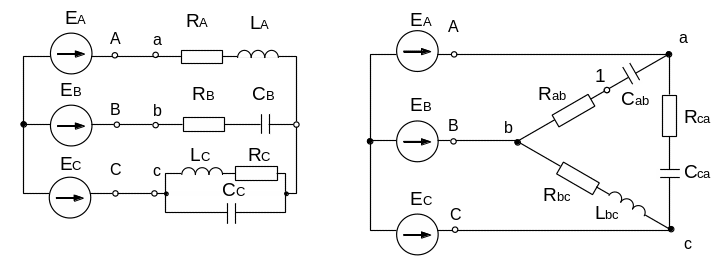

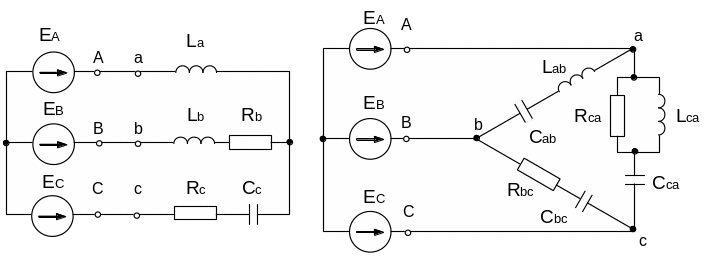

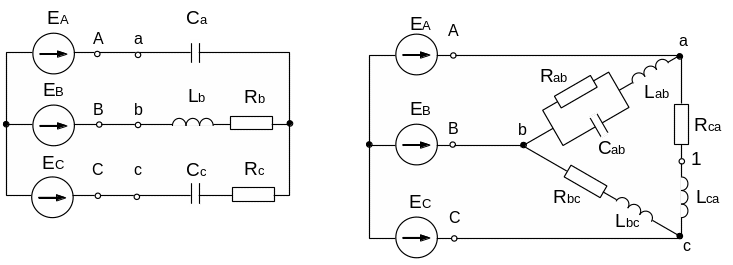

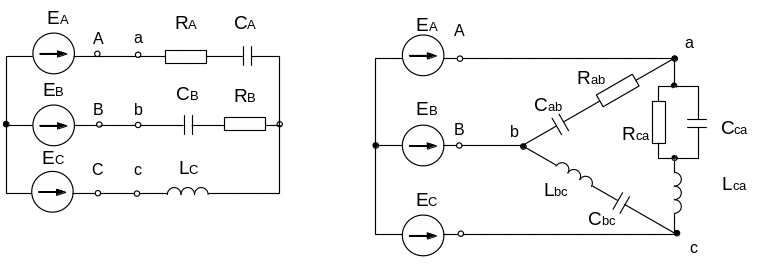

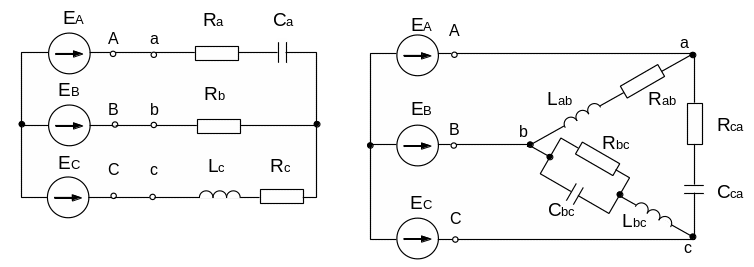

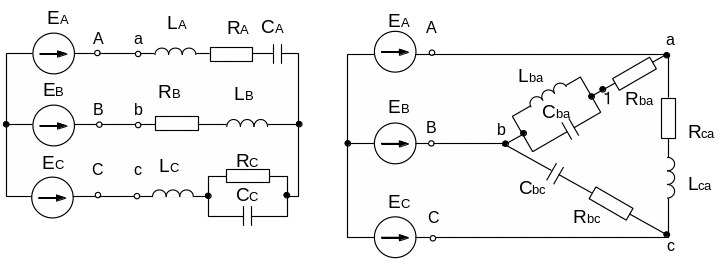

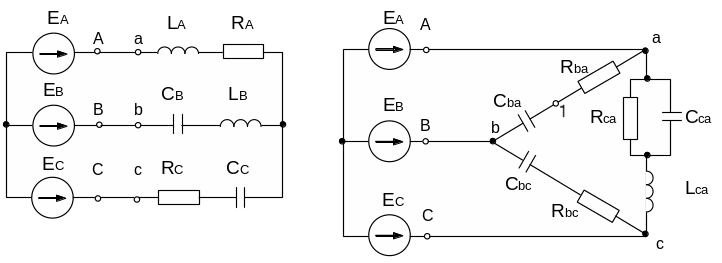

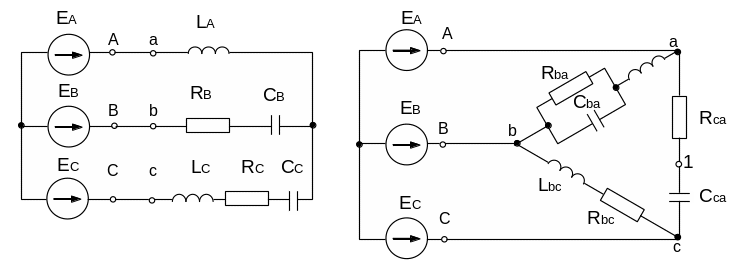

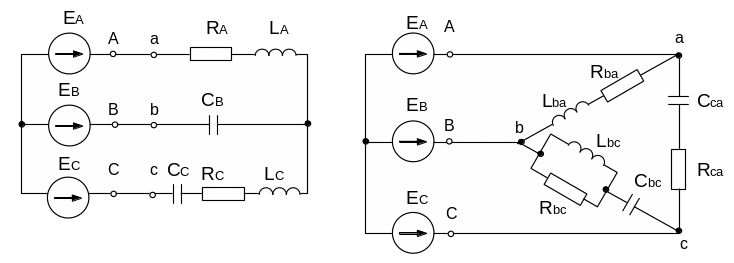

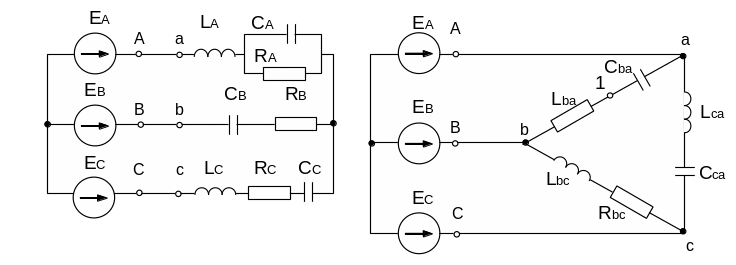

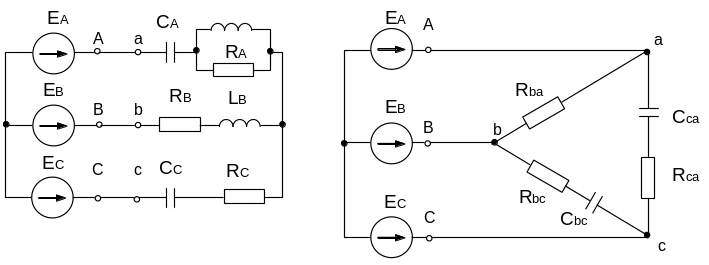

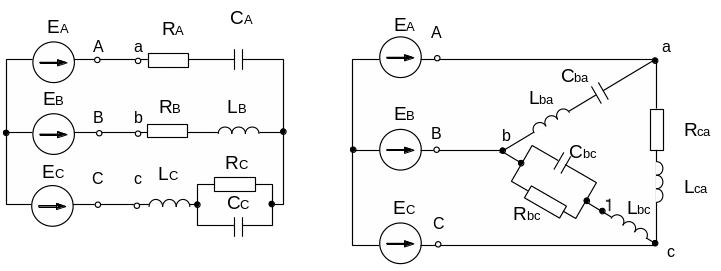

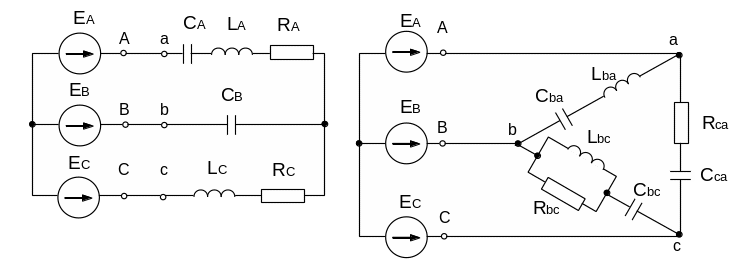

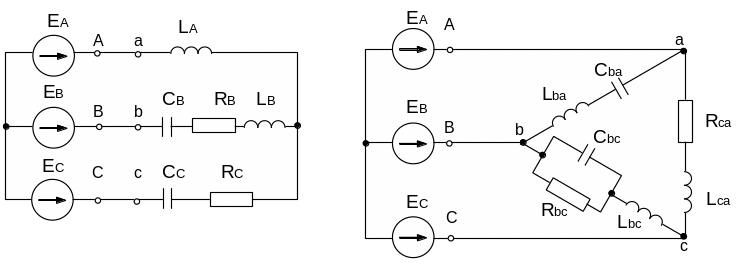

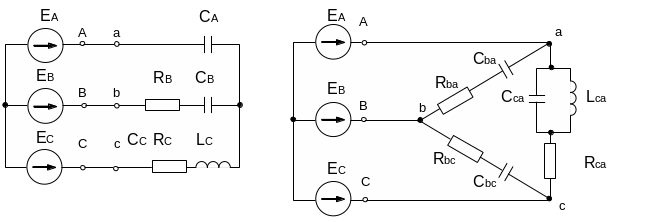

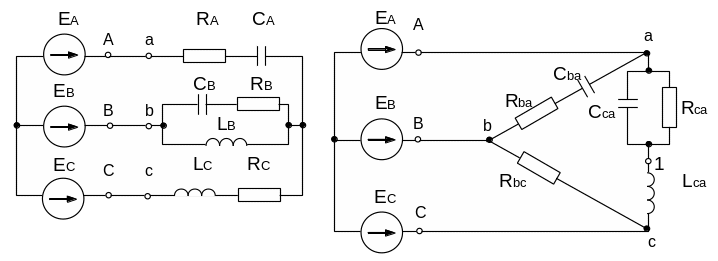

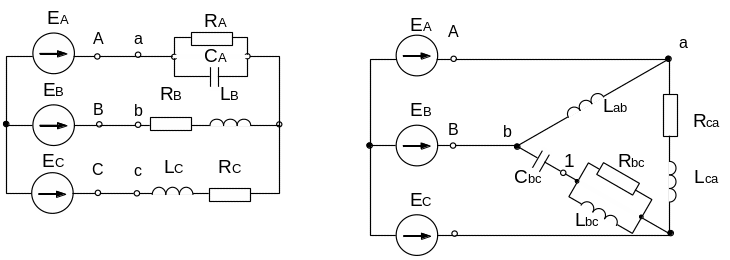

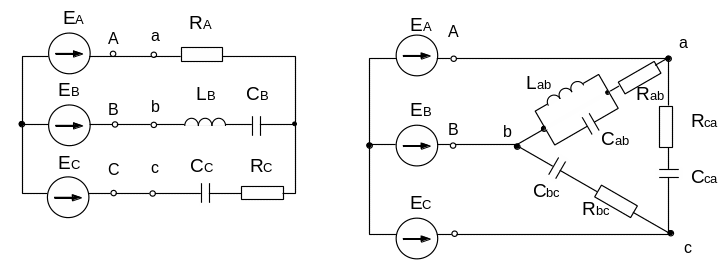

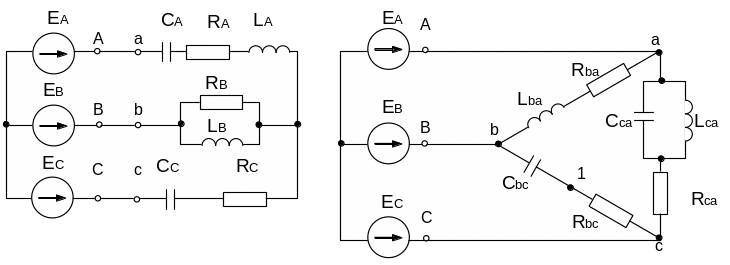

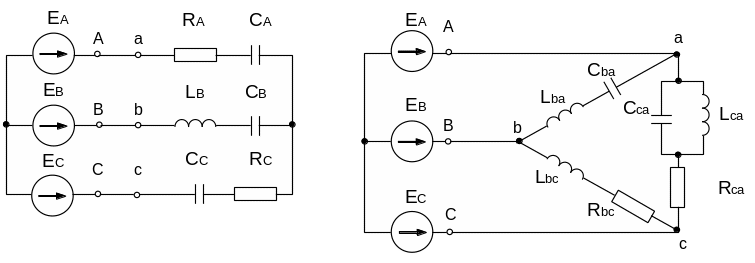

Для заданих на рисунках схем в нормальному та для однієї із схем в аварійному режимах:
визначити фазні і лінійні струми та напруги навантаження;
визначити зсув нейтралі і напругу у місці обриву проводу;
скласти баланс активних і реактивних потужностей для нормальних режимів роботи схем;
побудувати векторні діаграми окремо для струмів і напруг;
розкласти аналітично та графічно систему струмів генератора для аварійного режиму роботи на симетричні складові.
Для всіх варіантів ЕА = 220 В, f = 50 Гц.
Таблиця 1
Номер |
Ra |
Rb |
Rc |
La |
Lb |
Lc |
Ca |
Cb |
Cc |
Ом |
Ом |
Ом |
мГн |
мГн |
мГн |
мкФ |
мкФ |
мкФ |
|
0 |
10 |
20 |
15 |
65 |
48 |
32 |
160 |
120 |
160 |
1 |
15 |
15 |
20 |
50 |
20 |
50 |
200 |
200 |
320 |
2 |
20 |
10 |
10 |
30 |
60 |
50 |
150 |
400 |
150 |
3 |
15 |
10 |
20 |
60 |
60 |
30 |
300 |
400 |
100 |
4 |
10 |
10 |
20 |
30 |
80 |
48 |
240 |
320 |
240 |
5 |
12 |
18 |
24 |
45 |
25 |
30 |
150 |
150 |
300 |
6 |
25 |
15 |
20 |
50 |
90 |
30 |
200 |
300 |
150 |
7 |
25 |
25 |
15 |
60 |
30 |
60 |
150 |
100 |
200 |
8 |
10 |
25 |
10 |
50 |
30 |
60 |
180 |
150 |
200 |
9 |
20 |
25 |
10 |
40 |
40 |
50 |
320 |
150 |
200 |
Таблиця 2 |
|||||||||
Номер |
Rab |
Rbc |
Rca |
Lab |
Lbc |
Lca |
Cab |
Cbc |
Cca |
Ом |
Ом |
Ом |
мГн |
мГн |
мГн |
мкФ |
мкФ |
мкФ |
|
0 |
30 |
20 |
40 |
100 |
80 |
100 |
180 |
300 |
200 |
1 |
40 |
40 |
30 |
80 |
20 |
50 |
200 |
200 |
100 |
2 |
50 |
30 |
40 |
120 |
50 |
80 |
180 |
100 |
300 |
3 |
40 |
40 |
50 |
80 |
70 |
30 |
250 |
300 |
150 |
4 |
40 |
30 |
30 |
30 |
80 |
60 |
150 |
240 |
100 |
5 |
20 |
40 |
40 |
80 |
50 |
80 |
280 |
100 |
320 |
6 |
50 |
20 |
40 |
80 |
100 |
40 |
300 |
180 |
100 |
7 |
30 |
50 |
20 |
110 |
80 |
30 |
250 |
300 |
120 |
8 |
40 |
40 |
40 |
100 |
120 |
120 |
180 |
200 |
150 |
9 |
25 |
50 |
40 |
80 |
100 |
60 |
220 |
300 |
80 |
|
01 Обрив лінійного проводу С
|
|
02 Обрив лінійного проводу С
|
|
03 Обрив лінійного проводу В
|
|
07 Обрив лінійного проводу С
|
|
08 Коротке замикання навантаження у фазі В
|
|
09 Обрив фази ВС
|
|
10 Обрив лінійного проводу А
|
|
11 Обрив лінійного проводу В
|
|
12 Коротке замикання навантаження у фазі С
|
|
13 Обрив лінійного проводу А
|
|
14 Коротке замикання навантаження у фазі С
|
|
15 Обрив фази СА
|
|
16 Обрив лінійного проводу С
|
|
17 Обрив лінійного проводу С
|
|
18 Обрив фази АС
|
|
19 Обрив лінійного проводу С
|
|
20 Обрив лінійного проводу С
|
|
21 Обрив лінійного проводу В
|
|
22 Обрив фази ВС
|
|
23 Коротке замикання фази А
|
|
24 Коротке замикання навантаження у фазі В
|
|
25 Обрив лінійного проводу С
|
|
26 Обрив фази СА
|
|
27 Обрив лінійного проводу фази В |
