Завдання № 11 Магнітні кола постійного струму

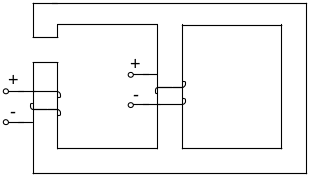

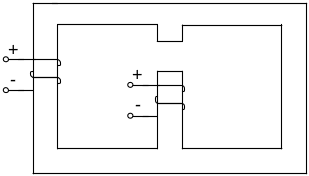

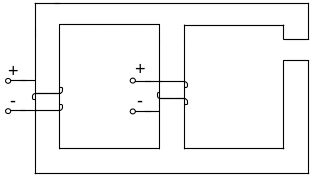

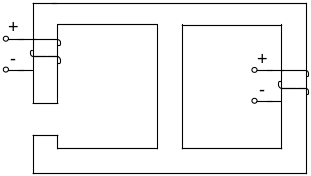

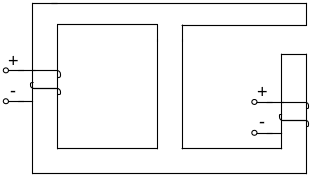

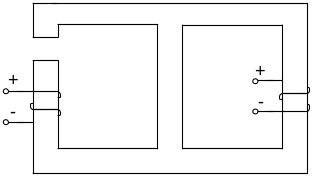

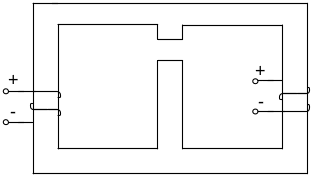

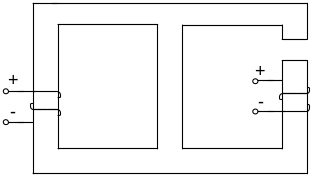

Розрахувати магнітне коло методом двох вузлів.
Скласти систему рівнянь за законами Кірхгофа і перевірити за нею правильність розрахунку.

Вказівка:

Магнітні властивості сталі, з якої виготовлений магнітопровід, визначається кривою намагнічування, заданою таблицею 1.
В таблиці 2 прийняті позначення:

- довжина середньої магнітної лінії однієї гілки;

- довжина повітряного проміжку;

- переріз ділянок магнітопроводу;

- число витків котушок;

- постійний струм у котушці.

Індекси вказують належність величин до гілок:

1 – до лівої гілки;

2 – до середньої гілки;

3 – до правої гілки.

Таблиця 1

Номер	Значення індукції В(Тл) при напруженості Н (А/М)
Номер	Н	50	100	200	300	400	600	800	1000	2000	3000
0	Значення індукції В(Тл)	1,35	1,50	1,56	1,60	1,63	1,66	1,69	1,70	1,74	1,76
1		0,80	1,16	1,41	1,49	1,54	1,60	1,64	1,66	1,70	1,72
2		0,50	0,90	1,23	1,36	1,44	1,53	1,57	1,60	1,68	1,74
3		0,25	0,66	0,91	1,04	1,10	1,18	1,24	1,28	1,42	1,47
4		0,10	0,42	0,83	0,98	1,10	1,24	1,31	1,35	1,49	1,56
5		0,06	0,16	0,47	0,76	0,99	1,26	1,41	1,48	1,57	1,62
6		0,12	0,28	0,47	0,62	0,73	0,89	1,00	1,10	1,35	1,47
7		0,04	0,08	0,19	0,32	0,47	0,85	1,20	1,38	1,53	1,58
8		0,02	0,04	0,09	0,16	0,25	0,50	0,79	1,0	1,31	1,45
9		0,01	0,02	0,06	0,10	0,16	0,32	0,48	0,65	1,09	1,27

Таблиця 2
