3.12. Анализ результатов проектирования
Выполняя данный заключительный раздел дипломного проекта, студент должен сделать сравнительный анализ ЛТХ и других основных характеристик спроектированного самолета и самолетов-прототипов, построить сводную таблицу с перечнем этих ЛТХ (таблица выполняется на листе форматом 297x210 мм); краткие выводы по дипломному проекту в целом.
Основой для сравнительного анализа является таблица основных характеристик спроектированного самолета (см. разделы 3.5 и 3.6) и самолетов-прототипов (см. раздел 3.1).
Сравнение характеристик должно сопровождаться кратким пояснением причин улучшения (или ухудшения) тех или иных характеристик.
Материалы анализа результатов проектирования (в том числе и таблица) помещаются в главу 12 пояснительной записки дипломного проекта.

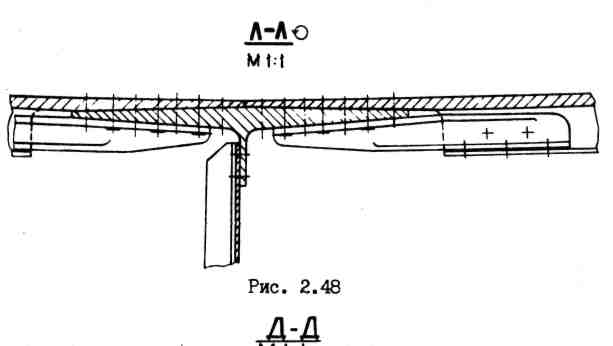

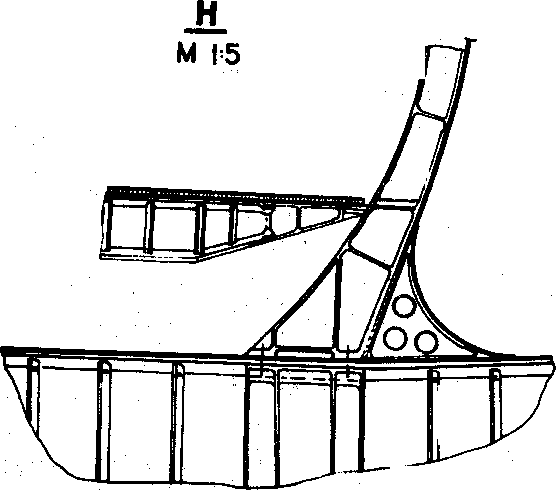

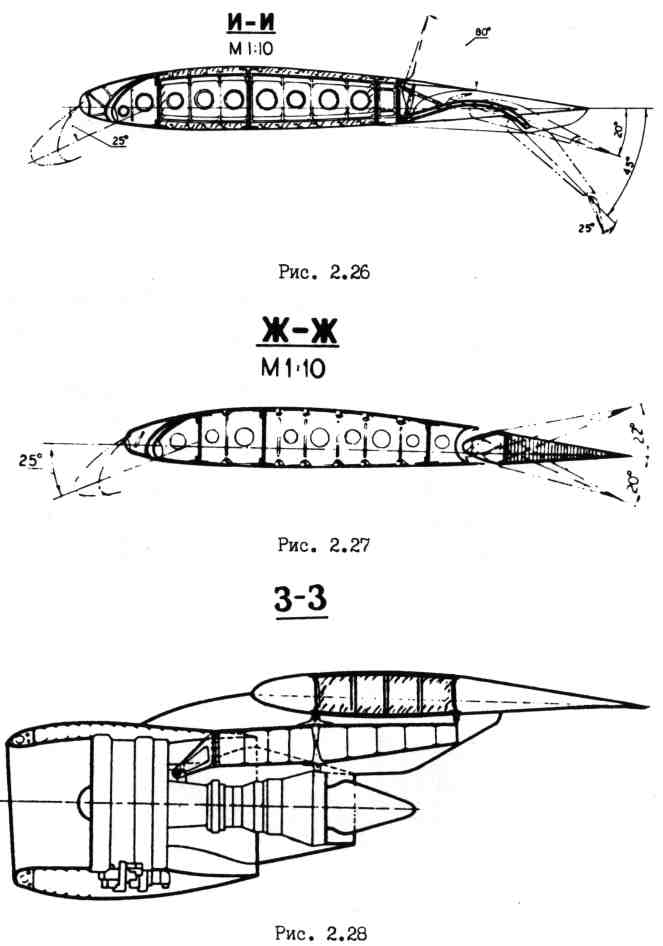

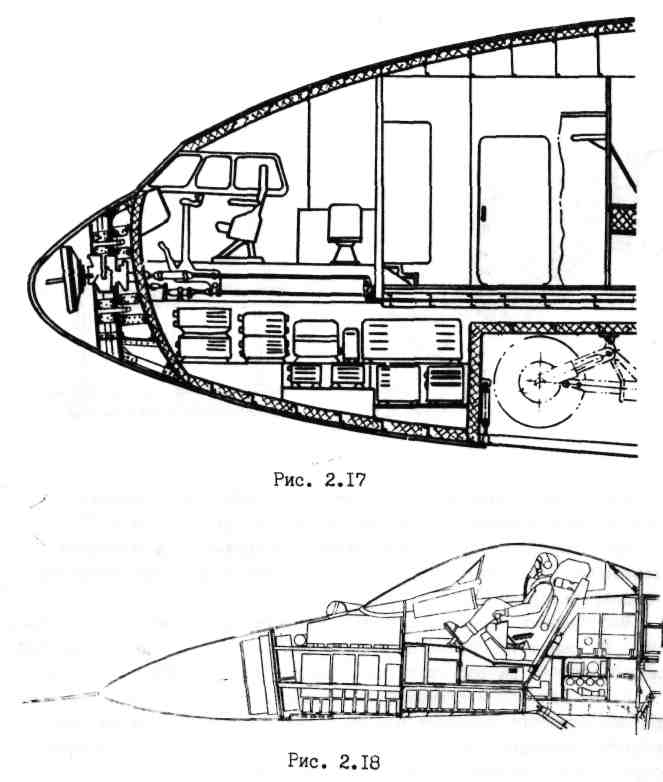

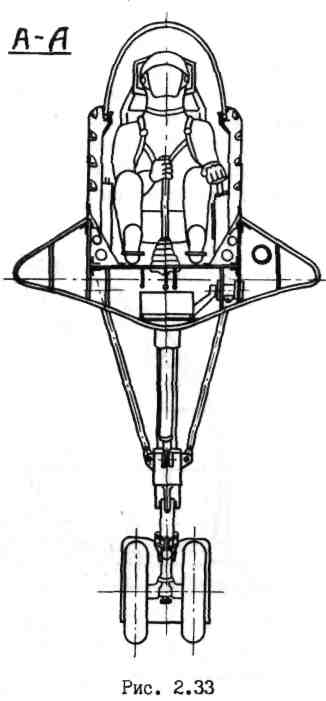

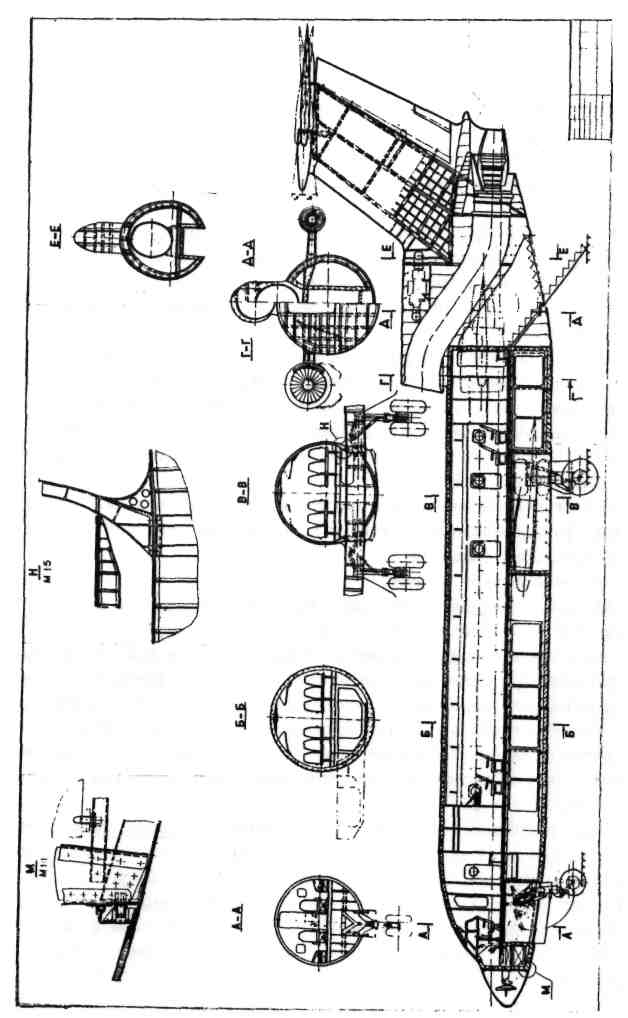

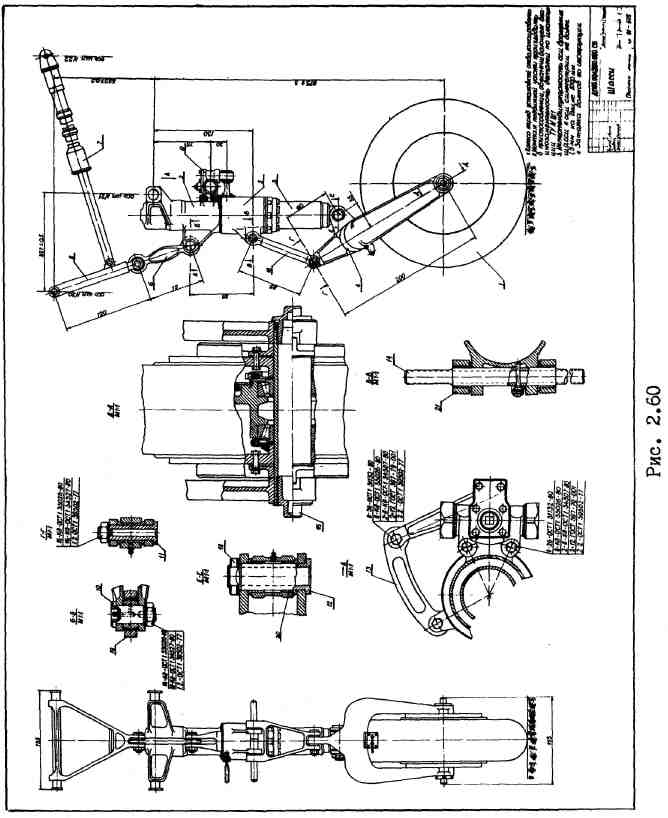

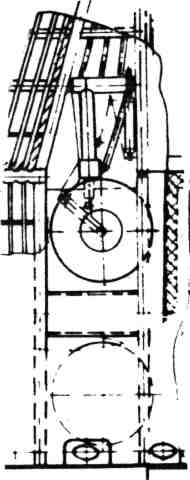

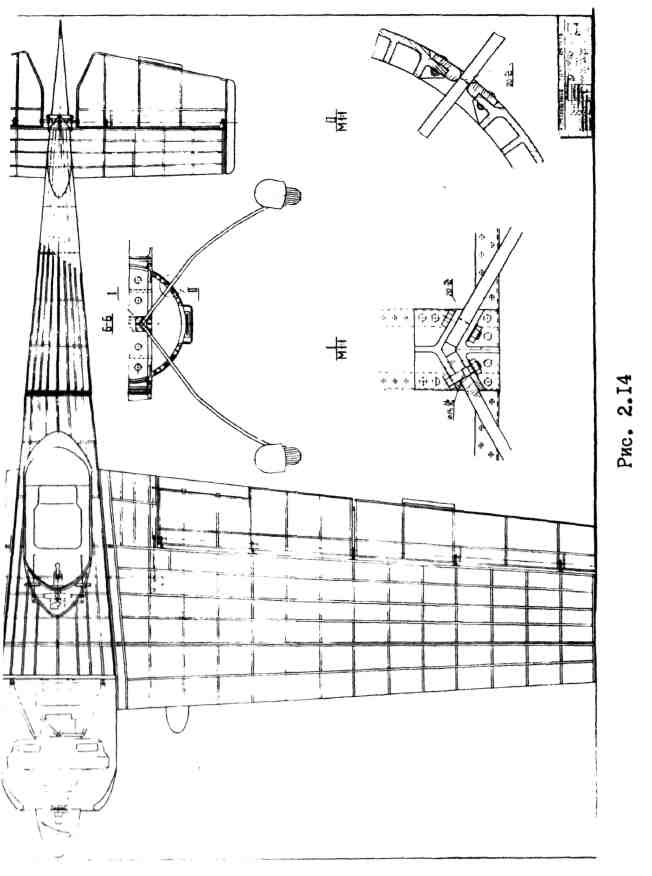

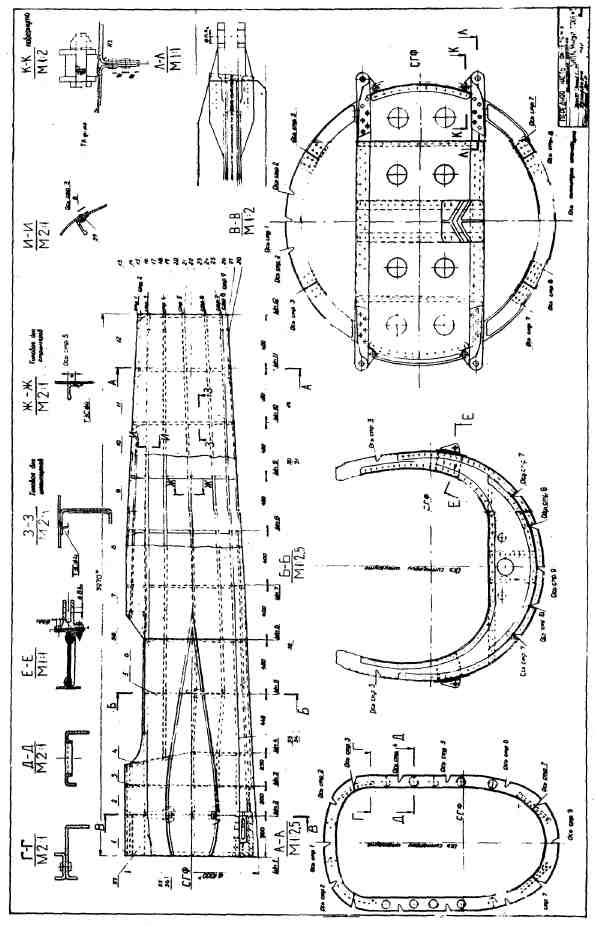

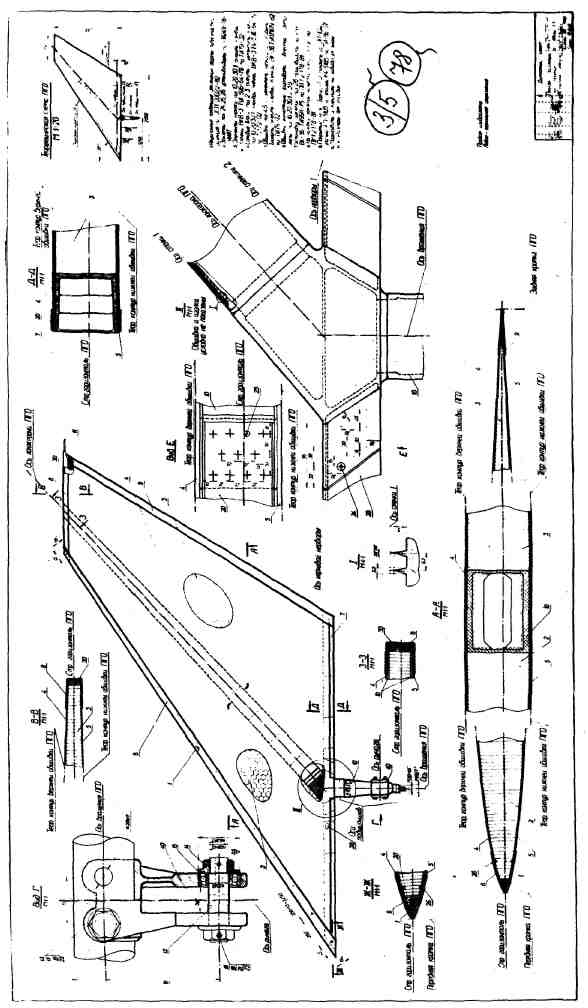

На страницах с 52 по 83 приведены рисунки, на которые даются ссылки в разделах 3.2, 3.5, 3.7, 3.8, 3.9. Кроме того, приведены дополнительные схемы, иллюстрирующие изложенный в разделах материал по дипломному проектированию.

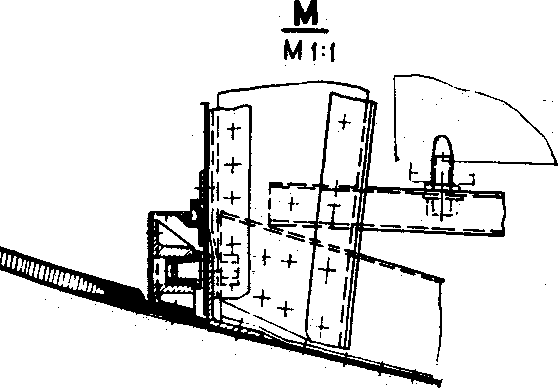

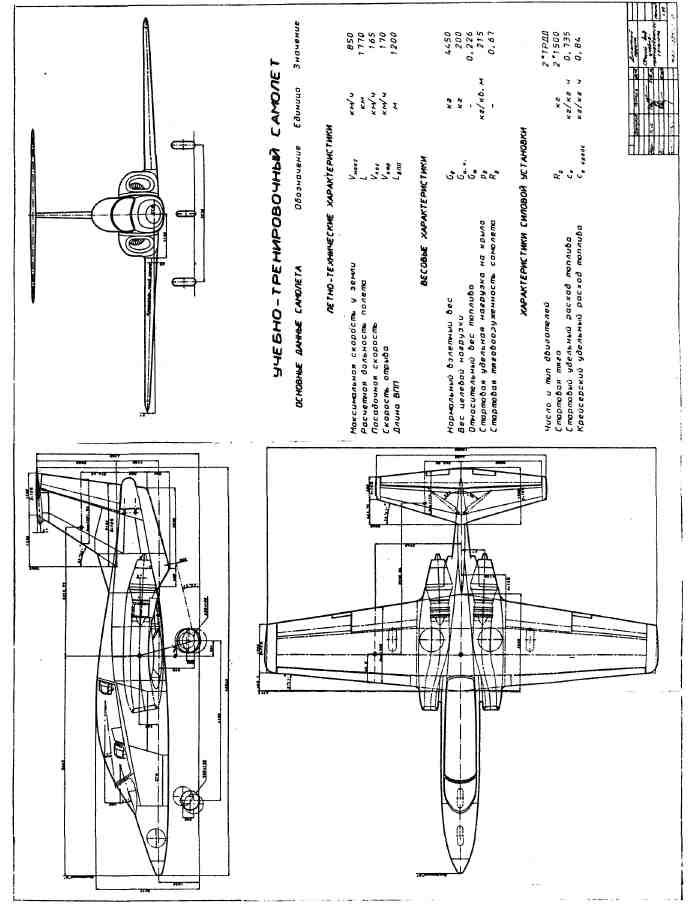

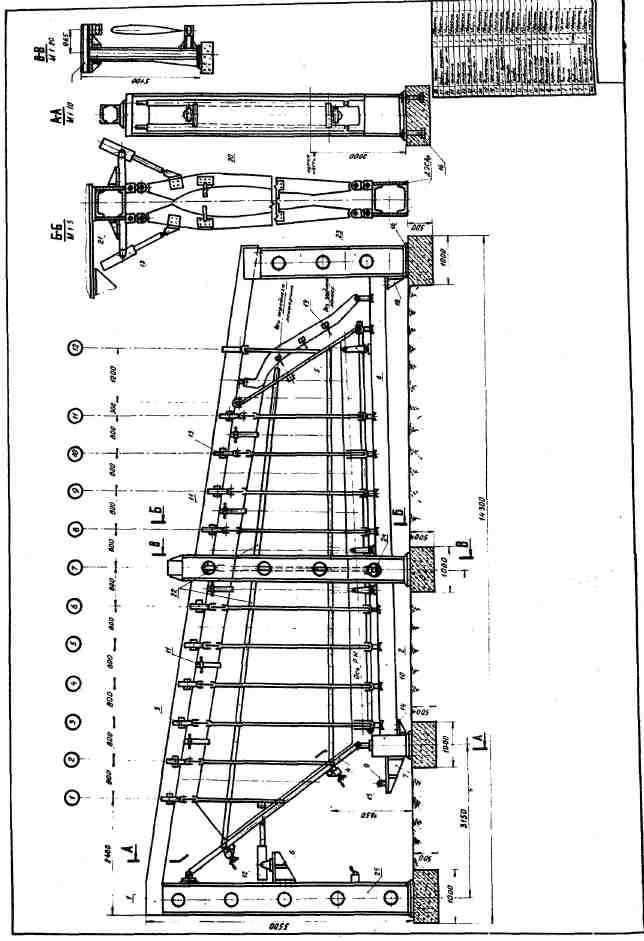

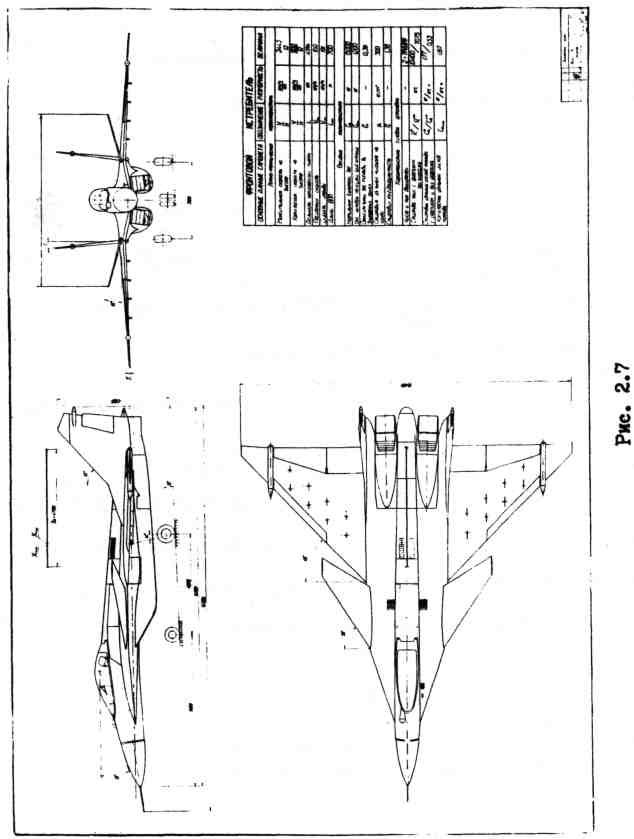

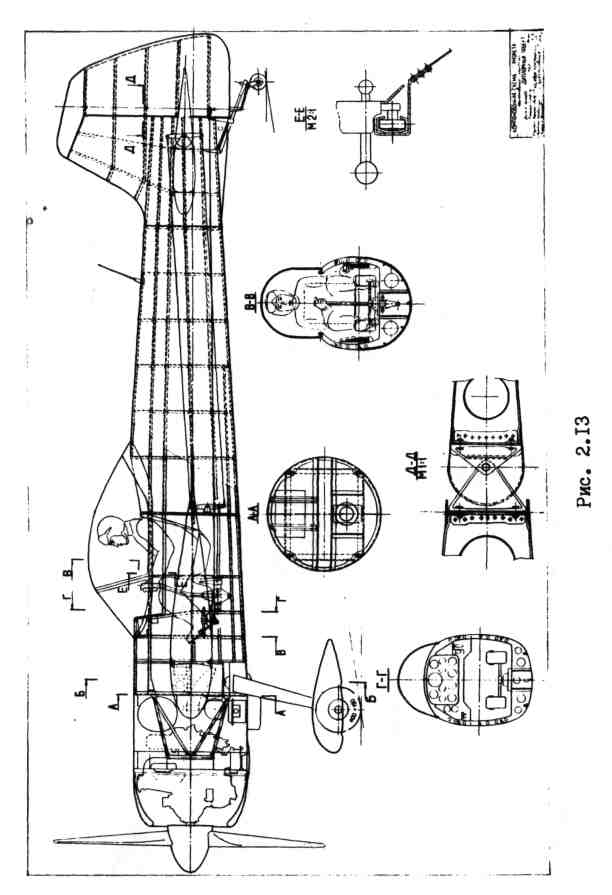

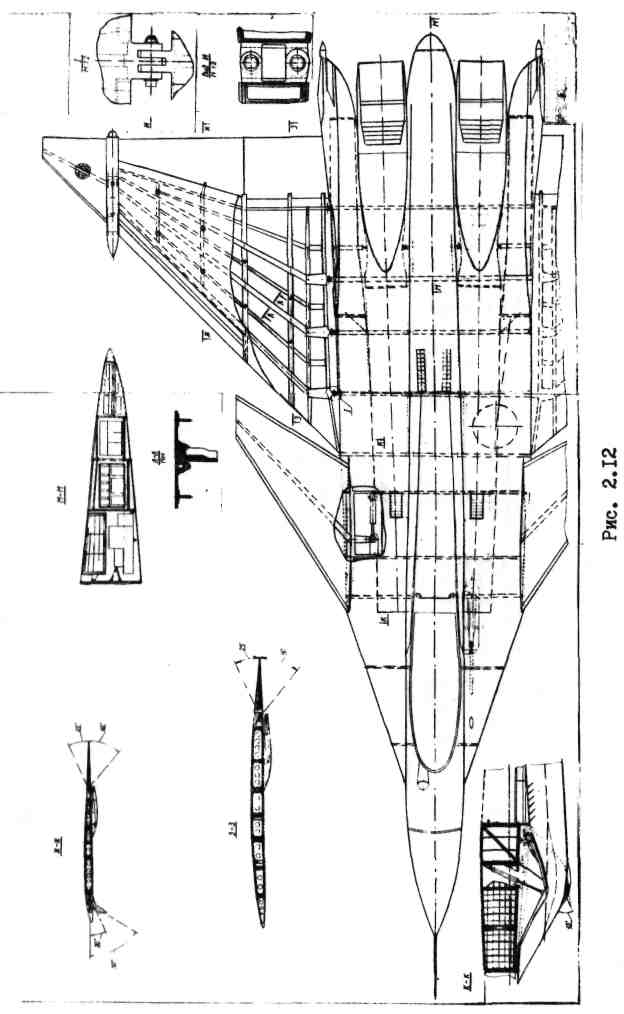

Рис. 2.15
Рис. 2.16

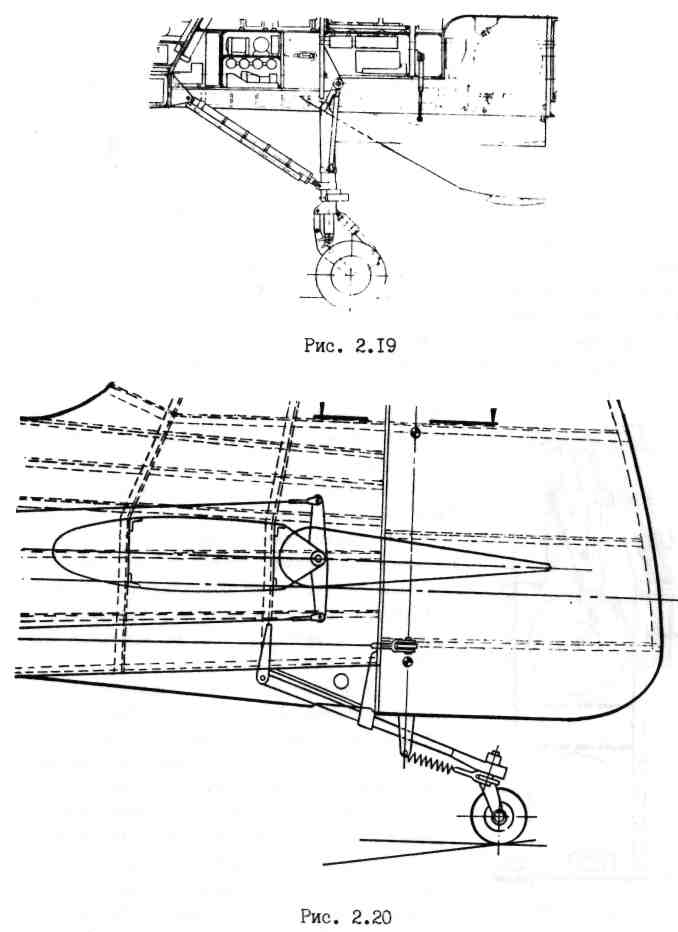

Рис. 2.21

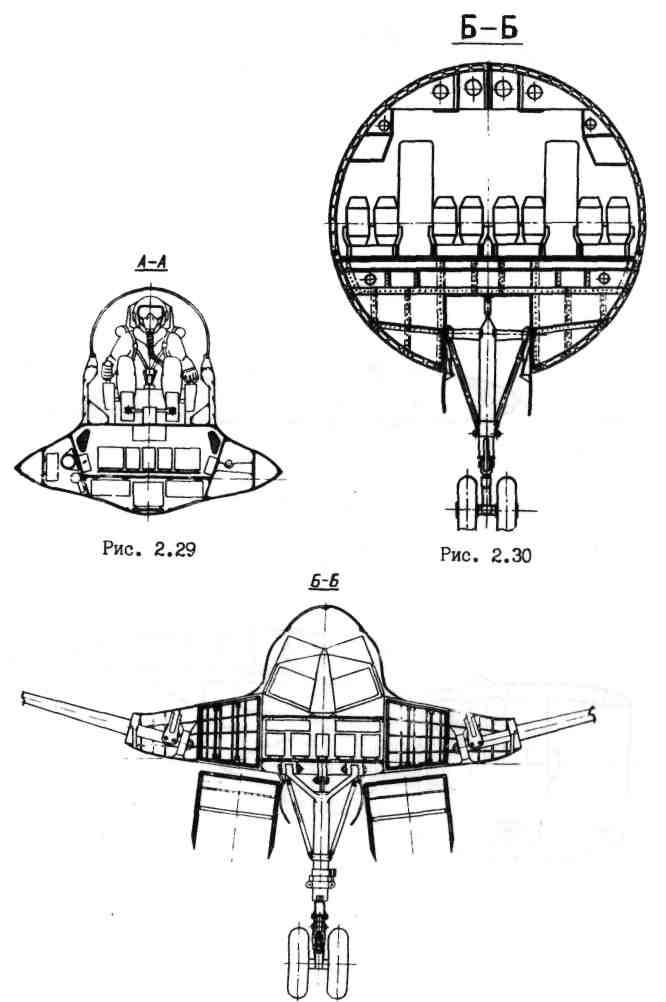

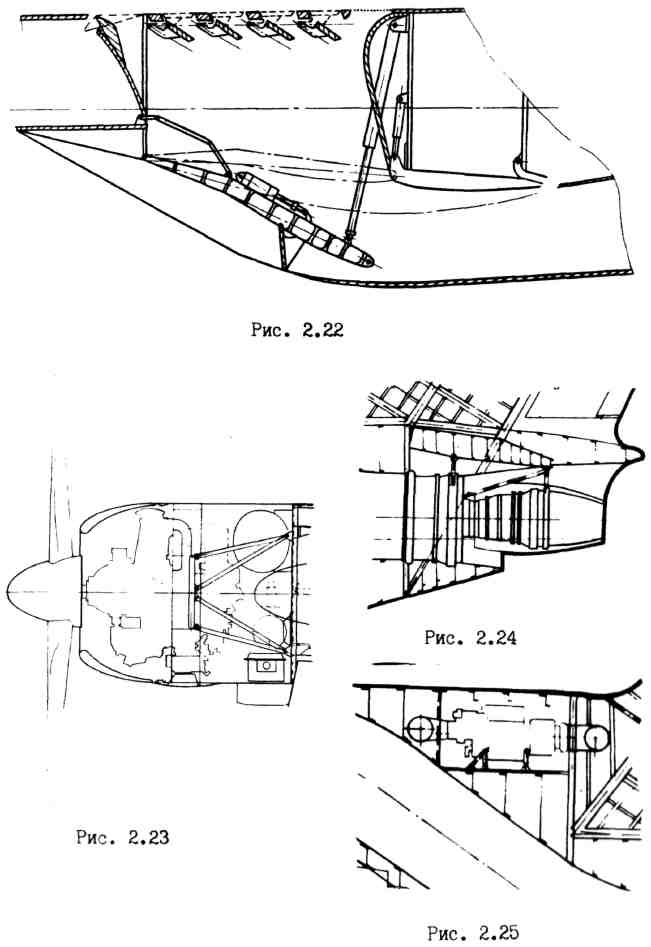

Рис. 2.31

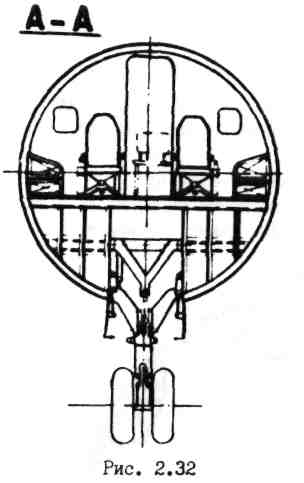

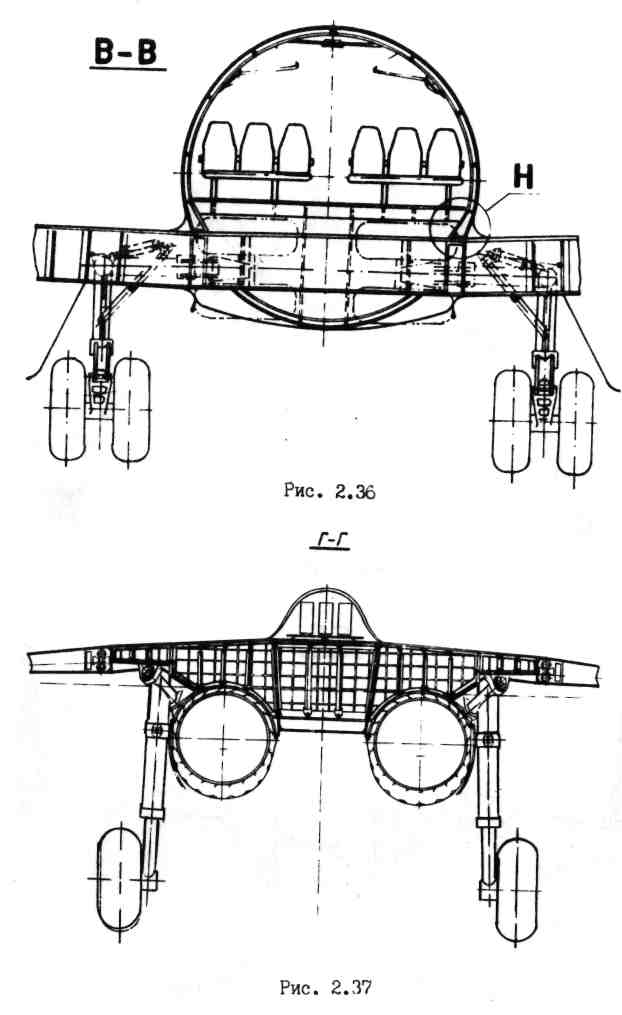

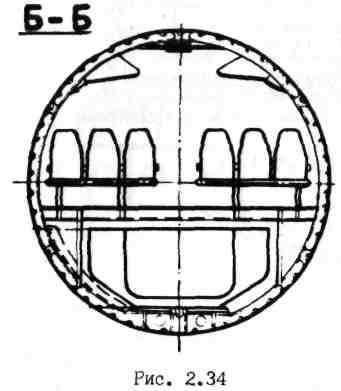

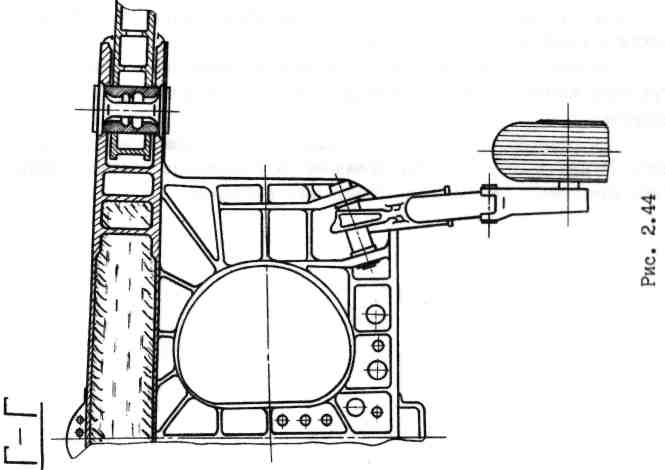

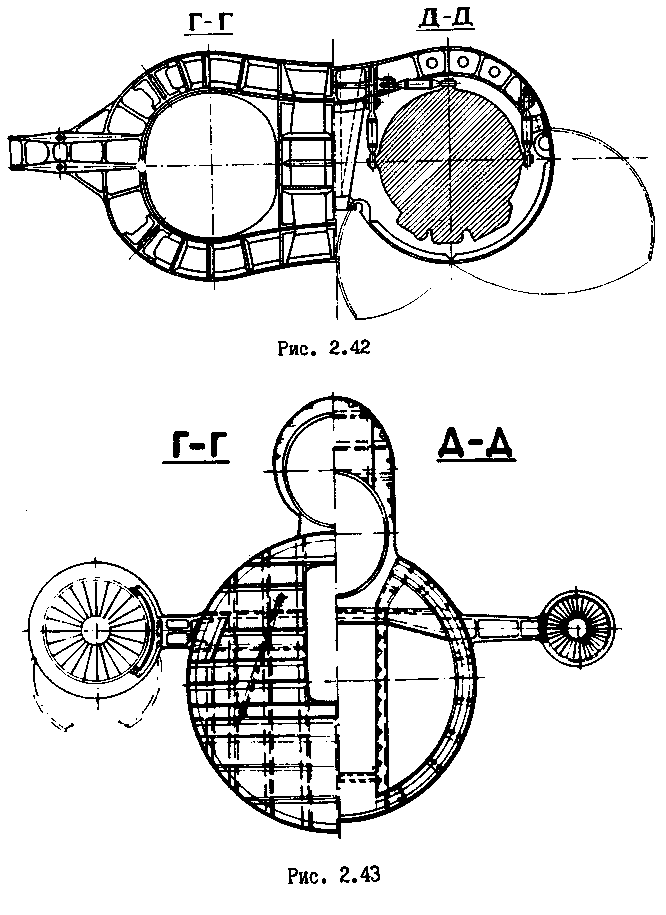

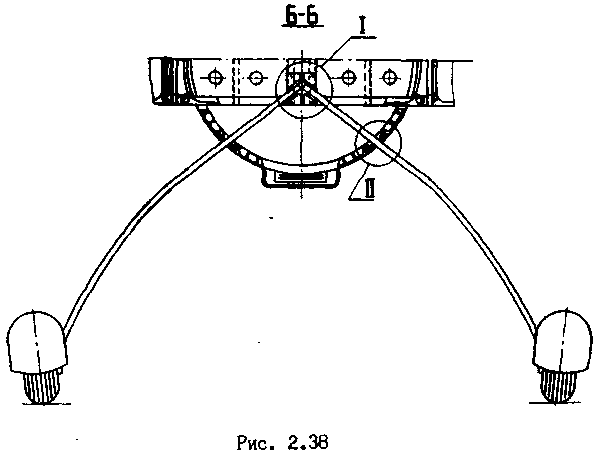

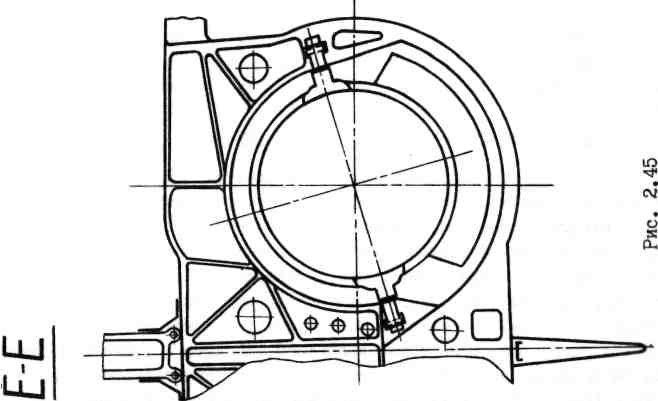

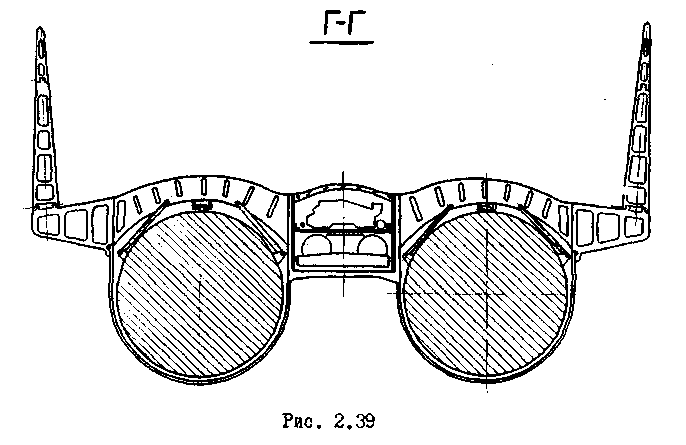

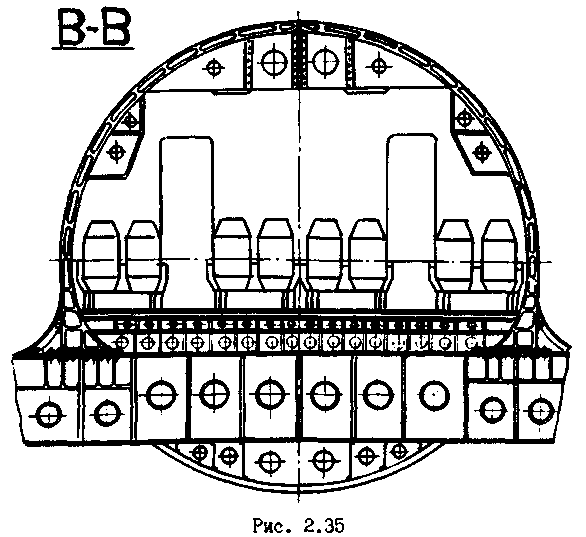

Рис. 2. 46
Рис. 2.47

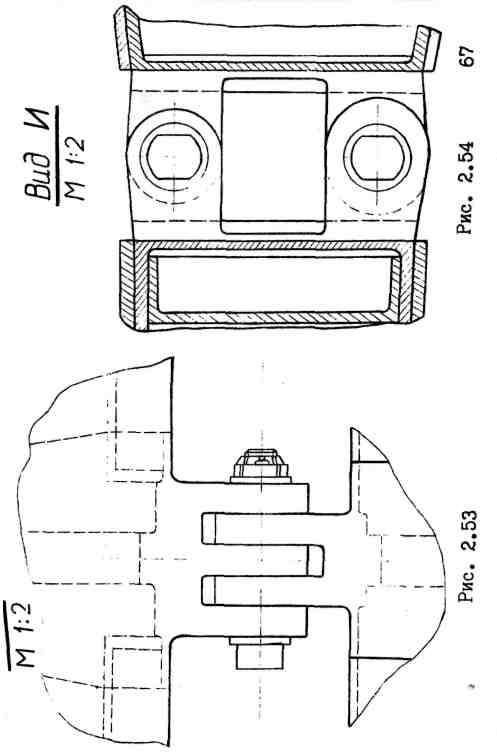

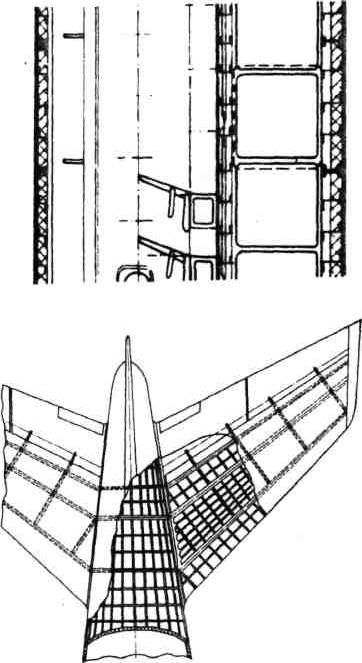

Рис. 2.66
Список литературы
Проектирование самолетов. Под ред. С.М.Егера. М., Логос, 2005.
Расчет аэродинамических и летно-технических характеристик самолета. Курсовое и дипломное проектирование. Методические указания. Крутов М.П. Н.Новгород. Изд-во НГТУ,2009.
Машиностроение. Энциклопедия, т IV – 21 книга 2. Самолеты и вертолеты. Проектирование, конструкции и системы самолетов и вертолетов. М., “Машиностроение”, 2004.
Проектирование пассажирских реактивных самолетов. Егер С.М. М., “Машиностроение”, 1964.
Основы автоматизированного проектирования самолетов. Егер С.М. и др. М., “Машиностроение”, 1986.
Основы авиационной техники. Егер С.М. и др. М., МАИ, 1999.
Конструкция самолетов. Житомирский Г.И. М., “Машиностроение”, 1995.
Аэромеханика самолета. Учебник, под ред. Бочкарева А.Ф. и Андреевского В.В. М., “Машиностроение”, 1985.
Учебное пособие для дипломного проектирования по специальности “самолетостроение.” Мишин В.Ф. и др. Изд-во МАИ, М., 1993.
Проектирование самолета. Учебное пособие. Корольков О.Н. и др.
КуАИ, Куйбышев, 1983.
