4. Гідродинамічні характеристики гребних гвинтів
|
Рисунок 8. |
Закон
Д. Бернуллі
«Тиск у струмені зменшується, якщо
швидкість струменя збільшується, і
навпаки, якщо швидкість струменя
зменшується, то тиск у струмені
збільшується».
Завдяки різниці тисків, що з'явилася на поверхні лопати, виникає сила, під впливом якої лопата почне зрушуватися убік меншого тиску, відхиляючи при цьому потік позад себе убік, протилежний зсуву.

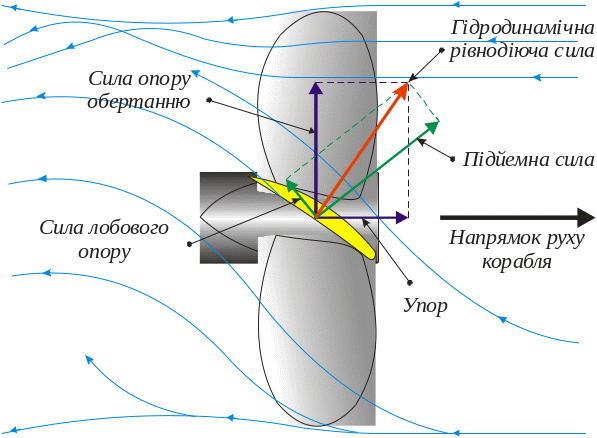

Сила, що з'явилася внаслідок різниці тисків води по обох сторони лопати гребного гвинта при обтіканні її потоком води, називається гідродинамічною силою, що є рівнодіючою двох сил: більша з них спрямована перпендикулярно потоку і називається піднімальною силою, а менша спрямована паралельно потоку і є силою лобового опору лопати. Таким чином, гідродинамічна сила залежить від швидкості потоку, розмірів лопати, кута атаки й форми лопати.
Якщо збільшити різницю тисків по обох сторони лопати, то відповідно можна збільшити гідродинамічну силу і отже піднімальну силу. Тому що в утворенні гідродинамічної сили основну роль грає розрідження у верхній прискореній частині потоку, цього можна досягти за рахунок збільшення швидкості обтікання (зменшення тиску) верхньої частини лопати шляхом додання їй більше опуклої форми - плавний і не занадто великий, щоб вода обтікала її спокійно, без завихрень.
|
Рисунок 9. |
Таким чином, потужність, що прикладена до гребного гвинта для його обертання, витрачається на створення сили тяги (упору) і сили обертання. Відповідно сила обертання на гребному гвинті створює обертаючий момент.
Таким чином, гідродинамічними характеристиками гребного гвинта є упор гребного гвинта Р и обертаючий момент гребного гвинта Мр і коефіцієнт корисної дії гребного гвинта ηр у вільній воді (тобто при відсутності впливу корпуса корабля і поверхні води).
Для виконання розрахунків гребного гвинта силу упору і обертаючий момент гребного гвинта виражають через безрозмірні коефіцієнти упору К1 і моменту К2, які отримані за допомогою загальних формул для гідродинамічних сил і моментів:
;
К.К.Д. гребного гвинта, що працює у вільній воді визначається відношенням корисної потужності до витраченої потужності й пов'язан з безрозмірними коефіцієнтами упору й моменту наступним співвідношенням
Для сучасних надводних кораблів і підводних човнів в основному ходовому режимі величина К.К.Д. гребного гвинта у вільній воді становить ηр = 0,5 ÷ 0,7.
Висновки:
1. Основні геометричні характеристики: діаметр гвинта D, м; діаметр маточини гвинта dст, м; число лопатей z; конструктивний крок гвинта Н, м ; крокове відношення H/D; площа спрямленої поверхні лопат A, м2; дискове відношення А/Аd; форма контуру спрямленої поверхні – симетрична або шаблеподібна; форма профілів перетинів – сегментна, авіаційна; напрямок обертання гвинта - праве, ліве.
2. Основні кінематичні характеристики: геометричний крок та відносна хода.
3. Основні гідродинамічні характеристики: коефіцієнти упора та моменту.
