2 Блок питания пэвм
Все современные блоки питания - импульсные (50 или 60 Гц).
Работа: сетевое напряжение поступает на выпрямитель, с выпрямителя идет на ключевую схему, которая преобразует его в последовательность импульсов частотой в несколько десятков кГц, с выхода ключевой схемы - на импульсный трансформатор, на выходе которого стоит преобразователь в постоянное напряжение. Стабилизация напряжения осуществляется путем управления скважностью импульсов. Схема защиты обычно блокирует генерацию импульсов. Использование более высокой частоты, чем в сети, снижает габариты трансформаторов и фильтров. Разделяются ИП на два типа АТ и АТХ. Они отличаются тем, что имеют различные разъемы, в AT нет схемы управления питанием, и он включается и выключается вручную. Все современные блоки питания двухтактные, то есть они имеют два ключевых транзистора в ключевой схеме.

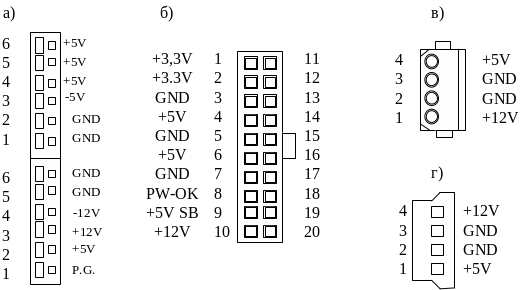

Распайка основных разъемов питания и дополнительных жгутов для питания накопителей представлена на рисунке 2.1.
а) основные разьемы блока АТ;
б) основной разьем блока АТХ;
в) и г) разьемы питания накопителей.
Рисунок 2.1 - Разъемы жгутов блока питания
К блокам питания предъявляется следующие требований:
по уровню помех, передаваемых во вторичные цепи;
по стабильности питающих напряжений (при разбросе напряжений в сети и колебании токов нагрузки);
по температурной стабильности;
по электробезопасности;
по защите ПЭВМ от значительного повышения или понижения напряжения в первичной сети;
по уровню электромагнитного излучения;
по уровню обратных помех, генерируемых в питающую сеть.

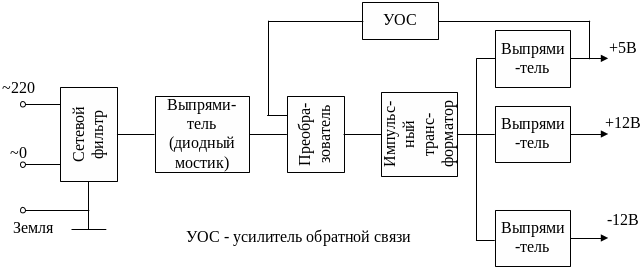

Структурная схема блока питания с импульсным трансформатором представлена на рисунке 2.2.
Рисунок 2.2 – Структурная схема блока питания ПЭВМ
с импульсным трансформатором
Напряжение сети, после сетевого фильтра выпрямляется диодным мостиком и поступает на высокочастотный преобразователь. На выходе преобразователя формируются высокочастотные импульсы, поступающие на понижающий импульсный трансформатор, с обмоток которого снимаются номиналы напряжений, преобразуемые в постоянные напряжения на отдельных выпрямителях. Стабилизация выходных напряжений осуществляется за счет изменения ширины импульсов напряжения на выходе преобразователя: через усилитель обратной связи на формирователь поступает стабилизируемое напряжение, величина которого управляет шириной импульсов. Это, в свою очередь, увеличивает или уменьшает отдаваемый в нагрузку ток.
3 Основные принципы организации эвм
Состав устройств ПЭВМ, их основные связи и выполняемые функции определяет обобщенная структурная схема ЭВМ (рисунок 3.1).
Рисунок 3.1 – Обобщенная структурная схема ПЭВМ
Все связи между устройствами делятся на информационные и управляющие информационные связи.
