Лабораторная работа №3 Построение окружности. Выполнение штриховки. Простановка размеров: линейных, радиальных и диаметральных.

Рисунок 3.1.

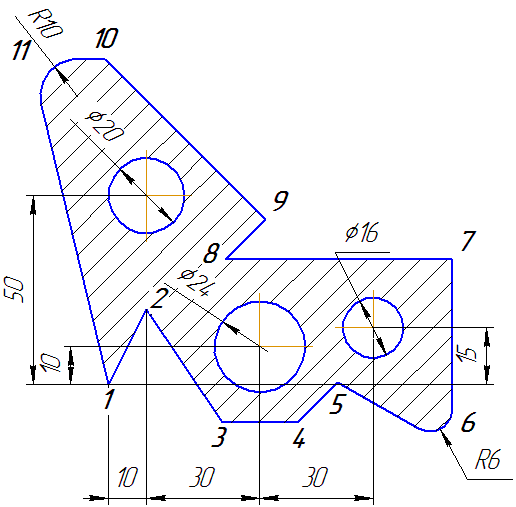

Задание 1. Построение окружности. Выполнение штриховки (рисунок 3.1):

1.1. Построить стилем «Основная» окружность диаметром 20 по заданным координатам центра окружности (10, 50) с центровыми линиями.

1.2. Построить стилем «Основная» окружность диаметром 16 по заданным координатам центра окружности (70, 15) без центровых линий.

Выполнить центровые линии командой Обозначение центра.

1.3. Построить стилем «Штриховая» окружность диаметром 24 по заданным координатам центра окружности (40, 10) с центровыми линиями.

1.4. Выполнить радиусы скругления R10 и R6.

1.5. Изменить штриховую линию окружности на основную.

1.6. Выполнить штриховку с параметрами: шаг штриховки 5 мм, наклон 45°.

Задание 2. Простановка размеров (рисунок 3.1)

2.1. Проставить линейные размеры:

• «10», «15», «50» способом «От общей базы»;

• «10», «30», «30» способом «Линейный цепной».

2.2. Проставить радиальные размеры:

· • R10 – в автоматическом режиме;

· • R6 – тип размера – «Радиальный размер не от центра окружности», параметры: стрелка снаружи, размещение текста «На полке вправо».

2.3. Проставить диаметральные размеры:

· • 20 – размещение текста автоматическое;

· • 16 – в параметрах размещение текста «На полке вправо»;

· • 24 – тип диаметрального размера «Размерная линия с обрывом», в параметрах - размещение текста «Ручное».

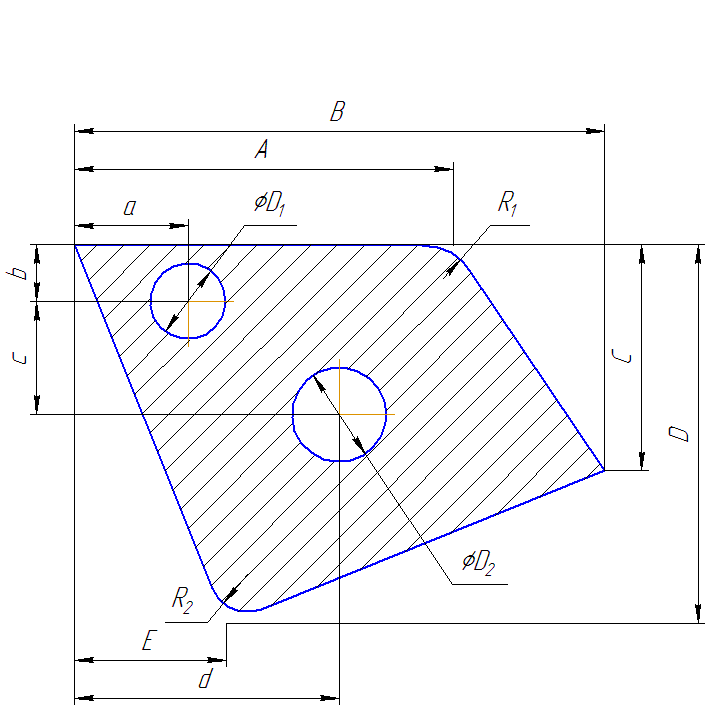

Задание 3. Выполнить чертеж (рисунок 3.2) по заданным размерам в таблице 3.1.

Рисунок 3.2.

3.1. Создать чертеж, заполнить основную надпись.

3.2. Создать новую линейную систему координат (ЛСК).

3.3. Выполнить чертеж по размерам в соответствии с вариантом.

3.4. Выполнить штриховку.

3.5.Проставить размеры.

Таблица 3.1

№ вар

A

B

C

D

E

a

b

c

d

D1

D2

R1

R2

1

100

140

60

100

40

30

15

30

70

18

24

10

15

2

110

130

50

110

35

40

20

25

75

16

28

5

10

3

100

145

55

105

45

45

18

35

80

15

25

8

8

4

115

150

60

110

40

40

20

30

75

22

24

12

6

5

105

140

65

115

30

50

22

20

80

20

26

11

9

6

100

145

55

105

40

40

16

30

75

16

22

16

5

7

90

150

70

120

20

35

18

35

80

20

20

15

10

8

115

155

65

100

35

55

20

22

85

20

22

20

8

9

110

160

65

115

30

60

16

28

70

14

18

5

15

10

100

170

70

125

30

55

18

32

78

16

28

14

7

11

95

165

75

120

45

25

20

25

65

15

30

20

10

12

120

175

55

100

25

45

24

27

73

22

24

9

10

13

115

140

70

125

30

30

20

30

60

10

20

10

20

14

105

155

65

115

35

25

25

25

65

15

25

15

5
