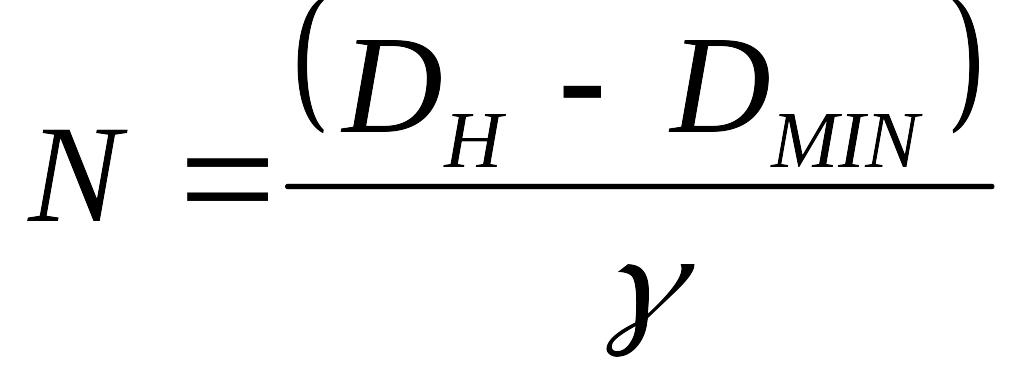

4. Определить возможное количество ремонтных размеров коренных шеек коленчатого вала двс ямз.

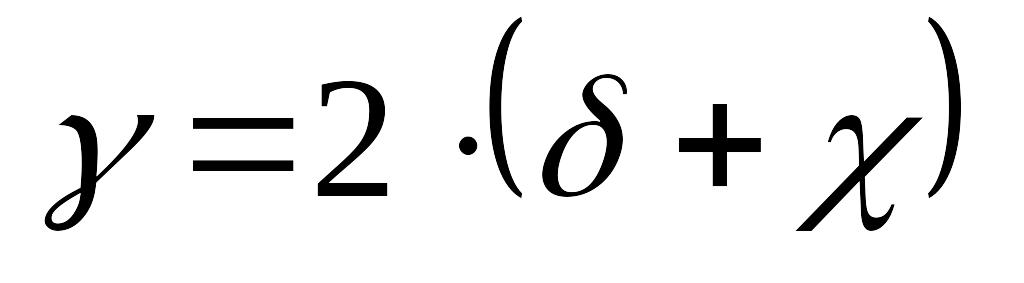

DН – номинальный диаметр шейки, DMIN – минимальный диаметр шейки, δ – износ шейки, χ – припуск на обработку
,
Билет 21
17. Какие детали лз илиЛх машин восстанавливаются наплавкой под слоем флюса? Технология восстановления.
Применяется для восстановления опорных и поддерживающих катков и натяжных колес трактора, полуосей, коленвалов, шлицев и др деталей.
Технология
-установка детали в центрах или патроне токарного станка
-подача электродной проволоки в зону горения дуги специальной наплавочной головкой
флюс подается из бункера впереди дуги
Сущность наплавки под слоем флюса состоит в том, что сварочная дуга, возникающая между электродом и изделием, защищается от окисления кислородом воздуха слоем расплавленного гранулированного флюса толщиной 20—40 мм. Флюс, поступающий в зону сварочной дуги, плавится под действием выделяемого ею тепла.

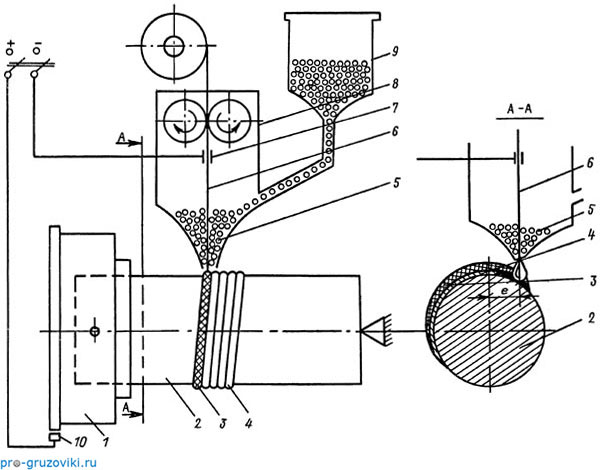

1 — патрон токарно-винторезного станка; 2 — восстанавливаемая деталь; 3 — слой шлака; 4 — наплавленный металл; 5 — флюс; 6 — электродная проволока; 7 — контакт провода от источника тока с электродной проволокой; 8 — наплавочная головка; 9 — бункер с флюсом; 10 — контакт провода от источника тока с медной шиной патрона (деталью); е — смещение электрода относительно вертикальной оси детали (эксцентриситет электрода)
9. Правила эксплуатации пневматических шин.
Шина считается исчерпавшей свой ресурс, если износ протектора достиг предельной величины или в покрытии возникли повреждения (порезы, разрыв, расслоение). Правильностью эксплуатации является равномерный износ протектора, температура воздуха влияет на износ шин. Повышенное давление – износ центральной части шины. Недостаточное давление – боковых частей. Дисбаланс колёс - неравномерны износ по всей поверхности. Неправильные углы установки колёс – износ одной из боковых поверхностей. Режим движения (разгоны, торможения).
10 Конструктивные особенности и параметры втм рычажного типа
Машина валочно-трелевочная ВМ-4Б предназначенная для комплексной механизации лесосечных работ при сплошных рубках: спиливания и направленной валки деревьев, погрузки спиленных деревьев на коник, трелевки пакета и укладывания его в штабель.
Машина ВМ-4Б состоит из самоходного шасси гусеничного трактора ТТ-4М, на котором смонтировано технологическое оборудование: механизм срезания с подвеской, представляющий собой цепное режущее устройство с гидромотором для привода цепи и гидроцилиндром надвигания пильной шины, механизм направленной валки деревьев с ограждением-качалкой П-образной формы, толкатель с механизмом расчистки снега около спиливаемого дерева, приводимым в действием гидроцилиндрами, коник с рычагом погрузки и обвязки деревьев, щит.
К ВТМ рычажного типа относятся: машины на базе ТТ-4 – ВМ-4А, ВМ-4Б.
Предназначена для спиливания, направленного сталкивания деревьев, формирование в пакет на коник, трелевка, разгрузка.
Технолог оборудование: механизм срезания на подвеске с пантографной системой тяг, механизм валки – рычажно-телескопный, коник – образование пачки (погрузка на машину), ограждение кабины – защита оператора, гидропривод.
Задача 13

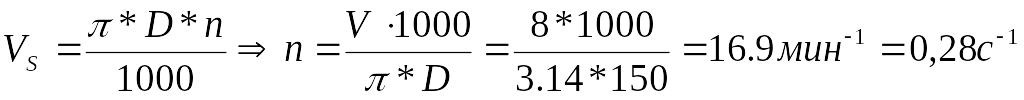

Определить общее передаточное число механизма подачи станка СР6-7
Передаточное число станка: U=50/0.28=178
