3 (Тех.Оборуд.) Назовите типы технологических процессов лесосечных работ современных лзп и в чем их особенность.

Технологическим процессом лесосечных работ называется совокупность приемов и способов заготовки древесного сырья на лесосеке. Технологический процесс состоит из ряда операций. Перечень и последовательность технологических операций при проведении лесосечных работ зависят от вида получаемой продукции. Основной продукцией лесосечных работ как технологического процесса могут быть деревья, хлысты, сортименты, щепа

Тех процесс зависит от: лесосырьевой базы, условий технического оснащения, места выполнения операции, вид заготовок и вывозимой продукции.

Типы процессов:

- 1 ТП – включает В, Т, вывозку деревьев (большинство операций на нижнем складе, используют при очистке деревьев от сучьев непосредственно после валки с помощью моторизированного инструмента ) – 5%

- 2 ТП – В, Т, ОС, П, вывозка хлыстов (деревья после их трелевки к месту погрузки предварительно очищаются от сучьев с помощью специальных сучкорезных машин, что боле эффективно)– 35%

- 3 ТП – В, Т, ОС, раскряжевка, П, вывозка сортиментов (Применяют эту технологию там, глее невозможно или экономически нецелесообразно трелевать и вывозить хлысты ( в труднодоступных местах). Более широко е используют при постепенных, выборочных рубках и рубках промежуточного пользования) – 10 %

- 4 ТП – Валка – очистка от сучьев – окорка – дробление – контейнеризация – погрузка. (Эта технологическая схема применяется в тех случаях, когда вся древесина перерабатывается на технологическую щепу.)

В настоящее время 5 ТП – получение пиломатериалов.(непосредственно на лесосеке) Выпускаются ленточнопильные станки, лесопильные рамы, фрезернопильные станки и мобильные установки для продольной распиловки с использованием универсальных бензиномоторных цепных пил.

10 (Проек.) Начертите схему сил, действующих на манипулятор лесных машин различного назначения. Приведите аналитические выражения для определения сил. Дайте характеристику этим силам.

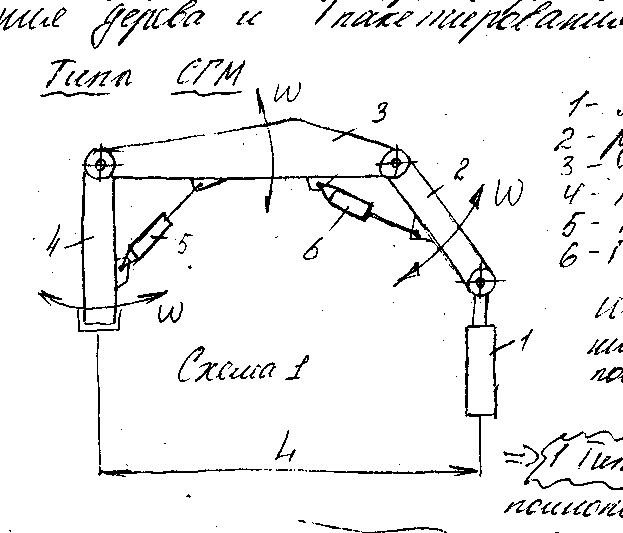

1-й тип СГМ(полноповоротный)

1 – захват, 2 – рукоять,3 – стрела, 4 – поворотная колонна, 5 – ГЦ стрелы, 6 – ГЦ рукояти, ω – направление и скорость поворота СГМ

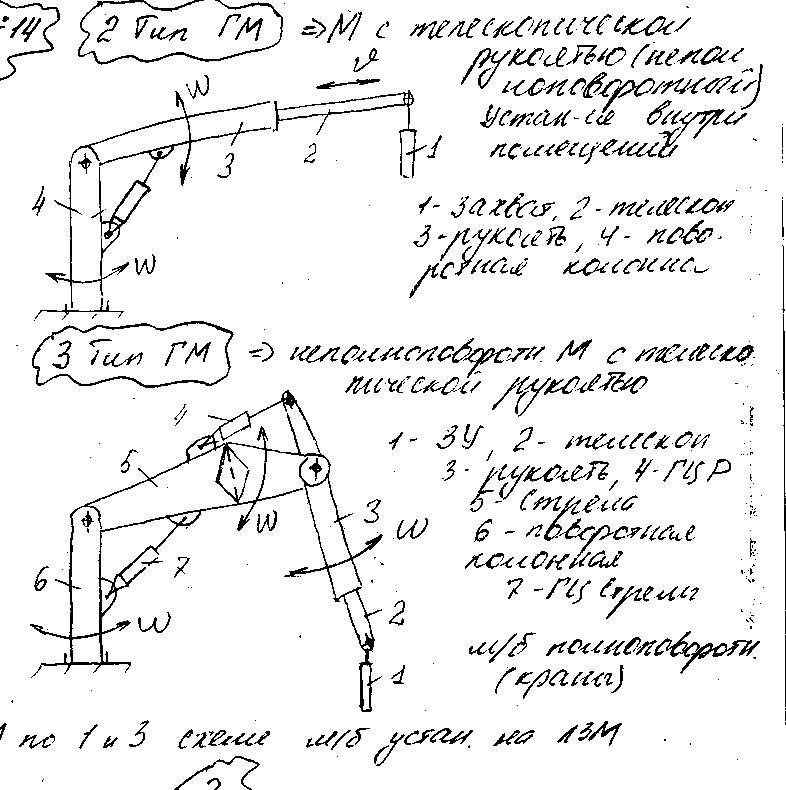

2-й и 3-й тип с телескопической рукоятью(неполноповоротный)

Где - G_д- вес дерева, P_ГЦР(C) – усилие ГЦ рукояти (стрелы) ,

G_{р, с, гцс, гцр}- вес рукояти, стрелы, ГЦ стрелы, ГЦ рукояти.

F_сопр – сила сопротивления перемещению пачки по лесосеке

Где 2-телескоп

Билет №15

1. Р ассчитать длину конвейера прерывного действия.

2 Назовите методы, виды и средства технической диагностики.

Средства диагностики делятся на:

- подвижная станция диагностирования

- переносные приборы

- стационарные стенды.

К встроенным относятся:

А) датчики и индикаторы

Б) устройства для централизованного съёма информации

В) средства для обработки и выдачи информации.

Возможно смешанное применение этих средств.

Методы диагност.:

- энергетический (нагрузочно-скоростной)

- виброакустический

- тепловой

- стробоскопический

- специальные методы:

а) по степени неритмичности рабочих объёмов

б) по геометрич. Параметрам

в) по значению и диаграммам напряжений и силы тока в электрооборудовании

г) по хим. Составу и концентрации отдельных компонентов в отработанных газах

д) по динамики накопления продуктов износа в картерном масле двигателя и КПП

Стенд КИ-4866 – для диагностирования грузовых а/м 120 параметров

Стенд КИ-4872 – для проверки угла переднего моста а/м

Стенд КИ-4897 – для комплексной проверки карбюраторных ДВС.

Для диагностир. Гусеничных тракторов испол стенд ОИ-15, ОИ-57, Т-17. Для диагностир. Автолесовозов стенд ОИ-30, ОИ-60, ОИ-62.
