1 5. Какие углы стабилизации управляемых колес вы знаете и каково их назначение? Ответы поясните схемами.
Стабилизация управляемых колес – способность их автоматически сохранять положение, необходимое для прямолинейного движения автомобиля, трактора.
Развал колес-
,
уменьшает нагрузку на внешний подшипник,
уменьшается радиус поворота колеса,
уменьшает момент сопротивления повороту
колеса.
Поперечный наклон шкворня β=6˚-8˚. Поворот колес сопротивляется некоторым подъемам переднего моста машины. Под действием его массы колесо возвращается в среднее положение после поворота.
Продольный наклон шкворня γ=0-8˚. При повороте возникает центробежная и поперечная сила, под действием которых колесо возвращается в исходное положение.
Скольжение А-Б=2-12мм, обеспечивает правильное расположение и качение колес, уменьшая сопротивление и износ.

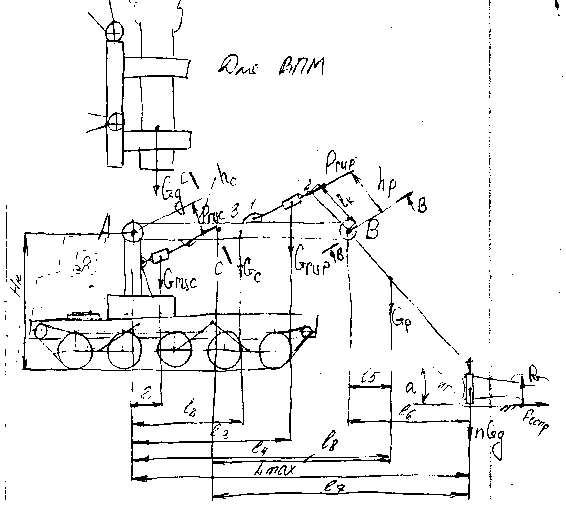

14. Методика расчета на прочность рукояти сгм лесной машины. Для каких случаев опасного нагружения рукояти производится расчет.
Рисунок на листах билет 9
Рассмотрим сечение В-В – опасное.
Наибольший момент, тогда когда шток ГЦ перпендикулярен консоли рукояти

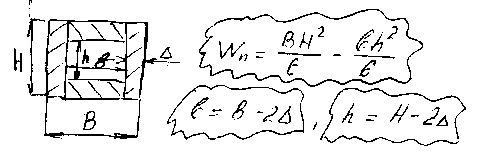

Δ=15-20 мм, в отечественных конструкциях используется прямоугол сечение.

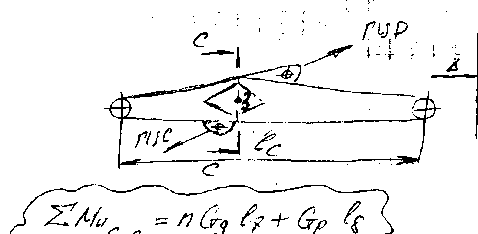

15. Методика расчета на прочность стрелы сгм лесной машины. Для каких случаев опасного нагружения стрелы производится её расчет.
Рассмотрим сечение С-С – опасное.
Расчет производится на макс вылете.
Коэф-т запаса прочности = 1,5-2,0=[n]
Для данной стрелы hc не меняется (плечо ГЦС), значит не изменяется и изгибающий момент.
7. Основн. Направления развития техн. Экспл. В лес. Пром.
а) развитие принципов СТО и РТ с учётом повышения экспл. надёжности машин
б) сокращение доли смазочных, крепежных и регулир. Работ за счёт увеличения периодичности ТО
в) широкое использование диагностики для контроля тех. состояния а/м и тракторов. Развитие экспл. машин без КР
г) совершенствование производ. Техн. базы (повышение уровня механизации, соверш. Технол., сокращ. Затрат на ТО и ТР, повсеместная организация фирменного ТО)
д) специализация (выполнение определ. Видов работ ТО и ТР) и кооперация предприятий.
е) использование ЭВМ в технич. Документ (наименование информ. О машине, её наработке, замене агрегатов и тд)
ж) испол. Компьют. Техники для рационального движения, расхода топлива, для определ. Ме6ста нахожления а/м
з) научно-техн. прогресс должен быть направлен на ресурсосбережение и сохранение окруж. среды
Билет №10
Задача 2. Рассчитать необходимую площадь РММ.
На основании удельной площади на одного производственного рабочего или одно рабочее место:
Площадь агрегатного участка:
Fп=1*15+7*12=99м2
Площадь кузнечно-сварного
Fп=5*20=100 м2
где Рп – кол-во производственных рабочих на соответствующем участке;
Fр – удельная площадь на одного производственного рабочего, м2. (для агрегатного 15/12, кузнечно-сварочного 20)
На основании площади, занятой оборудованием и инвентарем с учетом коэффициента перехода площадь механического участка:
Fп=40*3=120 м2
где Fо – площадь пола, занятая оборудованием и инвентарем, м2;
Кп – коэффициент, учитывающий рабочие зоны и проходы.
Необходимая площадь РП: F=Fагр+Fк+Fмех+Fбыт=99+100+120+20=340 м2
Вопрос №8. Дайте характеристику видов ТО автомобилей и тракторов
ТО – комплекс работ для поддержания исправного и работоспособ состояния а/м.
ЕО – Ежедневное техн. обсл. имеет своим назначением контроль технического состояния подвижного состава с целью обеспечения безопасности движения на дорогах, заправку эксплуатационными материалами и поддержание надлежащего внешнего вида подвижного состава. ЕО выполняется в межсменное время, включает контрольно-осмотровые работы по механизмам управления, приборам освещения, кузову, кабине, а также уборочно-моечные и обтирочно - сушильные операции и заправку топливом, маслом, сжатым воздухом и охлаждающей жидкостью.
ТО-1 и ТО-2 проводят через определ. Промежутки времени назначение снизить интенсивность изнашивания агрегатов и механизмов автомобиля путем своевременного выявления неисправностей и их предупреждения. (ТО-1) заключается в наружном техническом осмотре всего автомобиля и выполнении в установленном объеме контрольных, крепежных, регулировочных, смазочных, электротехнических и заправочных работ с проверкой работы двигателя, рулевого управления, тормозов и других механизмов на ходу автомобиля в обязательном порядке в межсменное время периодически через установленные в зависимости от условий эксплуатации пробеги.
ТО-2 включает более углубленную проверку состояния всех механизмов и приборов автомобиля (со снятием приборов питания и электрооборудования для контроля и регулировки в цехах), выполнение в установленном объеме крепежных, регулировочных, смазочных и других работ, а также проверку агрегатов, механизмов и приборов на ходу автомобиля.
СО – производится 2 раза в год и предназначено для подготовки подвижного состава к эксплуатации в холодное и теплое время года. При этом промывают систему охлаждения, топливные баки, фильтры, топливопроводы, заменяют зимние или летние сорта масел, переводят электрооборудование на зимний или летний режим работы.
ТО-3 – для тракторов. ) включает все операции второго технического обслуживания и дополнительные операции: удаление шлама и накипи из системы охлаждения, промывку и смену смазки во всех картерах узлов, проверку и регулировку топливной аппаратуры, агрегатов системы смазки, гидравлики, электрооборудования. При этом техническом обслуживании проводят общее безразборное диагностирование технического состояния машины и решают вопрос о дальнейшей ее эксплуатации или постановке в ремонт. Третье техническое обслуживание проводят на пункте технического обслуживания.
Пример: ТДТ-55 (ТО-1 – 100 моточас, ТО-2 – 300 мч, ТО-3 – 900 мч), МАЗ-509 (ТО-1 – 2500 км, ТО-2 – 12500 км).
Вопрос №18. Назовите типы и основные узлы раскряжевочных установок.
Раскряжёвка хлыстов -поперечное деление древесных хлыстов на долготье и сортименты.
Раскряжёвка хлыстов может осуществляться переносными механизированными инструментами, передвижными машинами или стационарными установками. На современных нижних лесопромышленных складах для раскряжёвки хлыстов используют автоматизированные стационарные раскряжевочные установки.
Раскряжёвка может производиться: электропилами ЭПЧ-3, валочно-сучкорезно-раскряжёвочными машинами ЛО-120 и технологическими линиями ЛО-68, ЛО-15С.
Основные типы:
- раскряжёвка хлыстов на линиях с продольной подачей (ЛО-15С)
- раскряжёвка хлыстов на линиях с поперечной и смешанной подачей
- групповая раскряжёвка.
Основные узлы: конвейер, манипулятор, механизмы отмера длин, пильный блок, эстакада, демпфер, пульт управления.
Вопрос №4. Назовите силы и моменты, действующие на автомобиль или трактор в общем случае их движения. Приведите их функциональные зависимости.
Любое транспортное средство движется по определенной траектории под влиянием физических сил содействующих и препятствующих движению.
Сила тяжести - всегда устремлена вертикально вниз, равномерно рассредоточивается по всем осям и колесам. Вес машины давит на поверхность проезжей части, и с увеличением этого веса пропорционально увеличивается сила сцепления колес с дорожным покрытием.При движении по наклонной дороге распадается на две составляющие: одна давит на машину и прижимает ее к поверхности, а вторая стремится опрокинуть ее. Чем выше центр тяжести и чем больше угол наклона, тем больше опрокидывающая сила.
Сила сопротивления качению колес (Fk) - при перекатывании одного тела по другому оба тела деформируются и на это затрачивается работа. Чем сильнее деформация, тем больше сила трения качения. Определяют динамометром при буксировке: Fk = Gf; где G - сила тяжести автомобиля; f- коэффициент трения качения колеса.
Сила сопротивления воздуха(Fw) - тем больше, чем выше скорость движения и лобовая площадь автомобиля; зависит от формы кузова и его обтекаемости: Fw = Sv2к, S — лобовая площадь автомобиля; v-скорость движения автомобиля; к-коэффициент обтекаемости автомобиля.
Сила тяги автомобиля - возникает при передаче энергии от двигателя к ведущим колесам через трансмиссию. Благодаря наличию в трансмиссии коробки передач и главной передачи, суммарный крутящий момент Мкр на ведущих колесах оказывается больше момента двигателя Мдв.
Крутящий момент Мкр вызывает в месте контакта колеса с дорогой касательную реакцию дороги, движущую автомобиль т.е. силу тяги Рс. Активной в этой точке является сила, с которой колесо «толкает» дорогу. Ответной (реактивной) силой выступает сила реакции дороги, которая «толкает» машину. Рс=Мкр/R, где: Мкр — крутящий момент на колесе, R —радиус колеса. Рс = Fu + Fw.

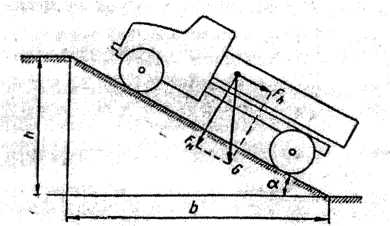

Сила сопротивления движению на подъем - при движении на подъем необходимо затрачивать некоторую дополнительную силу Fh=Gsinα; FN=G cosα.
Сила Fj, вызывающая ускорение автомобиля, будет равна: Fj = Pc-(Fk+Fw+Fh)
Когда тяговая сила окажется меньшей, чем сумма сил сопротивления движению, автомобиль будет двигаться замедленно. Fi = (Fk+Fw±Fh)- Рс
Влияние инерционного момента вращающихся масс (маховик, колеса и др.) учитывается коэффициентом 5 условного увеличения массы автомобиля, показывающим, во сколько раз сила, необходимая для ускорения автомобиля, больше силы инерции его поступательно движущейся массы.
В соответствии с этим общая сила сопротивления разгону: Fи общ. = Fи б = бma , величина б = 1,05 + 0,05*n2, где n — передаточное число коробки передач, на которой производится разгон.
Мощность, которая имеется для обеспечения ускорения, представляет собой разность между мощностью, требующейся при данных условиях для преодоления сопротивления движения, и мощностью, подводимой к ведущим колесам. Мощность, необходимая для движения автомобиля с ускорением N = Fи*V/3600 = m*a*V*б/3600, где V — скорость автомобиля.

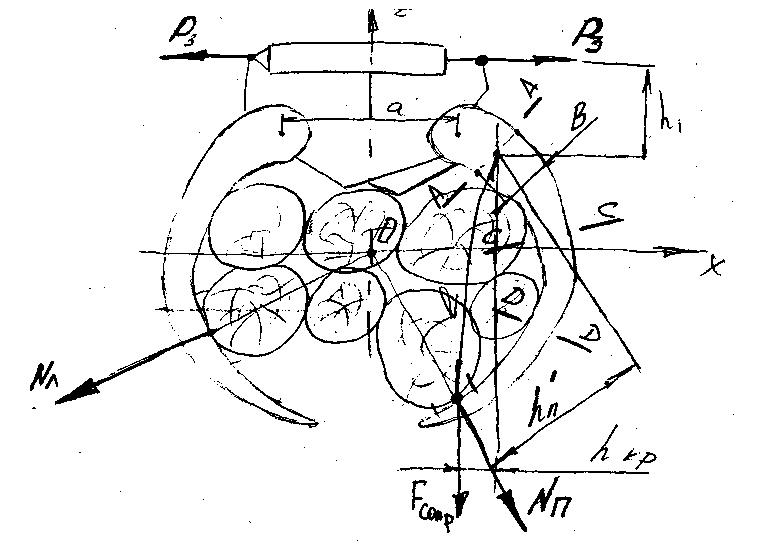

Вопрос №13. Методика расчета на прочность клещевин захвата, какой случай нагружения элемента захвата при этом рассматривается.
Рассмотрим сечение А-А
Сечение С-С и D-D
Н – определено расчетом по сечению А-А, В - ?.

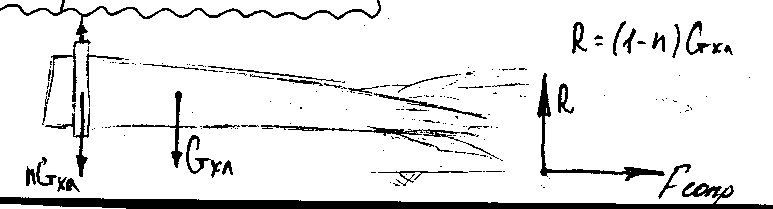

В плоскости XOY действует сила сопротивления Fсопр
Ми2=Fсопр*l, Мкр=Fсопр*hкр
Для определения параметров сечения при действии изгибающих и крутящих моментов воспользуемся условием прочности.
Применяемая сталь – Ст15ХСНД.
Случай – когда берется дерево (пачка) макс диаметра (объема) и макс веса, производится расчет на прочность всех элементов.
