1. Виды и конструктивные решения вертикальных несущих и

ограждающих конструкций.

Стены – вертикал. конструктивные элементы зда­ния, отделяющие помещения от внешней среды и разделяющие зда­ние на отдельные помещения. Выполняют ограждающие и несу­щие функции.

По месту положения: наружные, внутренние.

Наружные стены — наиболее сложная кон­струкция здания. Они подвергаются многочис­ленным и разнообразным силовым и несило­вым воздействиям. Стены восприни­мают собственную массу, постоянные и вре­менные нагрузки от перекрытий и крыш, воз­действия ветра, неравномерных деформаций основания, сейсмических сил и др. С внешней стороны наружные стены подвержены воздей­ствию солнечной радиации, атмосферных осадков, переменных температур и влажности наружного воздуха, внешнего шума, а с внут­ренней — воздействию теплового потока, пото­ка водяного пара, шума. Выполняя функции наружной ограждающей конструкции и композиционного элемента фасадов, а часто и несущей конструкции, наружная стена должна отвечать требованиям прочности, долговечно­сти и огнестойкости, соответствующим классу капитальности здания, защищать помещения от неблагоприятных внешних воздействий, обеспечивать необходимый температурно-влажностный режим ограждаемых помещений, обладать декоративными качествами.

Внутренние стены: межквартирные; внутриквартирные (стены и перегородки); стены с вентиляционными каналами (около кухни, санузлов).

В зависимости от принятой конструктивной системы и схемы здания наружные и внутренние стены здания подразделяются на несущие, самоне­сущие и навесные.

По материалу: бетонные, каменные, из небетонных материалов и деревянные (бетонные стены – монолитный бетон, крупные блоки или панелей; каменные стены – ручной кладки, стены из каменных блоков и панелей; стены из небетонных материалов – фахверковые и панельные каркасные и бескаркасные; деревянные стены – рубленные из бревен или брусьев каркасно-обшивные, каркасно-щитовые, щитовые и панельные).

Бетонные и каменные стены применяют зданиях различной этажности и для различных статических функций в соответствии с их ролью в конструктивной системе здания. Стены из небетонных материалов используют в зданиях различной этажности только в качестве ненесущей конструкции.

По технологии возведения: сборные, монолитные.

По конструктивным решениям: однослойные, слоистые.

Конструкции стен должны отвечать требованиям капитальности, прочности и устойчивости.

По размерам эл-тов – мелкоэлементные и крупноэлементные - из круп­ных панелей, блоков и др.

Панельные стены бывают: однослойные, двухслойные, трехслойные.

Для монолитного строительства применяются крупно- и мелкоразмерные опалубки, скользящие и объемно-переставная, подъемно-переставная.

Функции прочности обеспечивают бетон, камень, дерево: функции долговечности — бетон, камень, дере­во или листовой материал (алюминиевые сплавы, плакированная сталь, асбестоцемент или др.); функции теплоизоляции — эффективные утеплители (минераловатные плиты, фибролит, пенополистирол и др.); функции пароизоляции - рулонные материалы (прокладочный рубероид, фольга и др.), плотный бетон или мастики; декоративные функции - различные облицовочные материалы. В число слоев такой ограждающей конструкции может быть вклю­чена воздушная прослойка

Материалом для каменных стен служат следующие изделия: полнотелый или пустотелый керамический кирпич; пустотелый или пористый силикатный кирпич; керамические, легкобетонные или ячеистобетонные камни, камни из естественных материалов.

Толщина наружных стен зависит от несущей способности стены и теплотехнических качеств. Ориентировочно возможные толщины стен:

- для кирпича и керамических камней (обыкновенных) -250, 380, 510, 640 мм, модульных 288, 438 и 588 мм;

- из бетонных камней – 290, 390 и 490 мм (обыкновенных), 288, 438 и 588 мм (модульных).

Внутренние несущие стены (минимум) – 250, 290 и 390 мм (зависит от типа перекрытия).

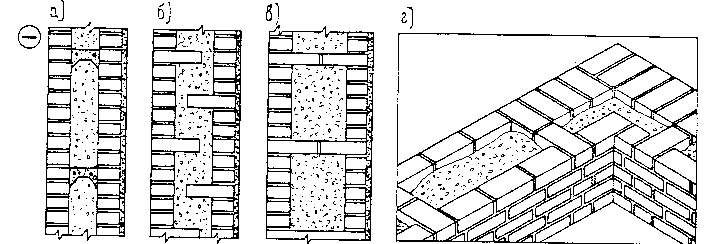

Рис.5.11 – Колодцевая кладка кирпичных стен:а – с горизонтальными диафрагмами из цементно-песчаного раствора; б – то же, из тычковых кирпичей, расположенных в шахматном порядке; в – то же, расположенных в одной плоскости; г – аксонометрия кладки.
