Требования, предъявляемые к реле
Эти требования специфичны в зависимости от назначения реле.
Реле защиты: быстродействие, чувствительность, селективность, надёжность, КВ, близкий к 1.
Реле управления: износостойкость контактов должна быть максимальной.
Условно-графическое и буквенно-цифровое обозначение электромагнитных реле
Электромагнитное реле представляет собой электромагнитный механизм и включает в себя катушку, магнитную систему (якорь, сердечник), механически связанные с якорем электрические контакты. Реле времени, кроме того, дополнительно снабжается элементом задержки.
Контакты реле имеют такое же буквенно-цифровое обозначение, как и катушка, однако если необходимо указать номер контакта, то после буквенного обозначения дополнительно ставится точка и цифра. Например, на рисунке «Принципиальная схема лабораторного стенда» у реле управления KC изображение катушки и контактов разнесены (находятся в разных частях чертежа схемы), но всюду они имеют маркировку «KC». С точки зрения удобства чтения схемы и описания ее работы целесообразно пронумеровать контакты реле управления KC. Для этого порядковый номер контакта располагается после точки, изображаемой после буквенного обозначения: «KC.1»,…,«KC.6». Тогда при описании работы схемы можно использовать указанную нумерацию следующим образом: «Первый контакт реле управления KC подключен параллельно кнопке управления SBON, а посредством шестого контакта происходит подключение понижающего трансформатора T2».
Если в нумерации контактов нет необходимости, то и катушка (обмотка) и контакты одного реле имеют одинаковое буквенное обозначение, которое начинается с буквы K, а вторая буква указывает на вид реле: КА - реле тока, КН - реле указательное, КК - реле тепловое, КМ - контактор, магнитный пускатель, КТ - реле времени, КV - реле напряжения, КL - промежуточное реле, КS - реле контроля, КС - реле управления, КF - реле частоты, КW - реле мощности, КG - газовое реле, KR - реле сопротивления. Т В принципиальной электрической схеме может использоваться несколько реле одного вида, тогда им присваиваются различные цифровые номера, которые становятся последующими знаками буквенно-цифрового обозначения. Например, в схеме используется семнадцать промежуточных реле, тогда их обозначение будет следующим: КL1, …, КL9,…, КL17, и если у второго промежуточного реле необходимо пронумеровать контакты, то первый контакт реле КL2 будет иметь обозначение - КL2.1 (читается следующим образом: «Первый контакт реле КL2»).
Сигнал подачи напряжения Реле управления Сигнал срабатывания реле Автотрансформатор Цепь включения амперметра и вольтметра Цепь включения катушек реле к источнику постоянного тока Цепь включения катушек реле к источнику переменного тока Понижающий трансформатор 220/24 Цепь включения тепловых элементов, расцепителей, токовых реле Q SF ~220 B HL1 R1 SBOFF SBON KC KC.1 KC.3 KC.2 HL2 R2 T1 PV V VS KC.4 KC.5 KC.6 T2 1 1 2 2 3 4 5 6 7 8 8 8 9 11 13 14 15 X1 X2 X3 X4 X5 X6 X7 X8 X9 X10 X11 X12 X13 X14 X15 X16 X17 X18 |

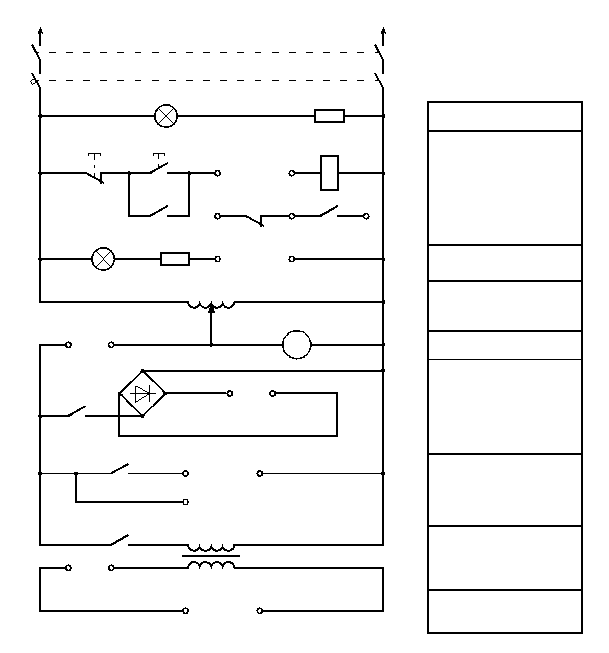

Рис. 1.3. Принципиальная схема лабораторного стенда |
