3 Требования к отчету
В отчете должны быть отражены цель работы, решаемые задачи, назначение и описания информационных потребностей потенциальных пользователей отчетов, а также полученные распечатки отчетов 2-х видов.
4 Вопросы для самоконтроля
1. Охарактеризуйте варианты создания отчетов
2. Сколько разделов имеет конструктор отчетов?
3.В каком окне устанавливаются значение свойства размеры заголовков столбцов?
4. Как записывается функция, вычисляющая среднее значение по сгруппированным данным?
Лабораторная работа № 4
РЕАЛИЗАЦИЯ ИНТЕРФЕЙСА ПРИЛОЖЕНИЯ НА ОСНОВЕ КНОПОЧНЫХ ФОРМ
Цель работы - реализация кнопочных форм как основного элемента интерфейса приложения. Задачи, решаемые для достижения цели работы:
Создание кнопочной формы с помощью диспетчера кнопочных форм.
Создание новой кнопочной формы, которая открывается из стартовой кнопочной формы.
Изменение существующей кнопочной формы.
Выбор кнопочной формы, автоматически открываемой при открытии БД.
1 Задание
Реализовать кнопочную форму для работы с созданными объектами базы данных (таблицами, запросами, отчетами). Предусмотреть выход из БД.
2 Порядок выполнения задания
Выбрать в меню Сервис команду Надстройки и подкоманду Диспетчер кнопочных форм. Выводится приглашение подтвердить создание кнопочной формы.
В диалоговом окне Диспетчер кнопочных форм выбрать команду Создать (Рисунок 1).
|

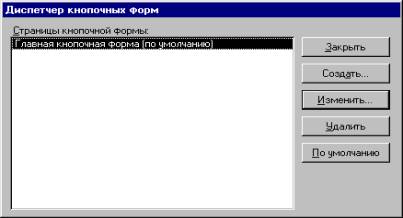

Рисунок 1 - Диспетчер кнопочных форм
В диалоговом окне Создание (Рисунок 2) в поле Имя страницы кнопочной формы ввести имя кнопочной формы для ввода информации (например, Ввод и редактирование).
|
Рисунок 2 – Создание кнопочной формы
Аналогично создать кнопочные формы для просмотра документов и кнопку для выхода из БД. Выбрать строку Ввод и редактирование.
В диалоговом окне Изменение страницы кнопочной формы (Рисунок 3) выбрать команду Создать
|
Рисунок 3 - Изменение страницы кнопочной формы
В диалоговом окне Изменение элемента кнопочной формы (Рисунок 4) ввести текст подписи для первой кнопки (Ввод информации) выбрать команду в поле со списком Команда. (Открытие формы в режиме добавления.) Если выбрана одна из команд работы с формами, то в поле со списком Форма следует выбрать имя открываемой формы (Ввод информации)..
|

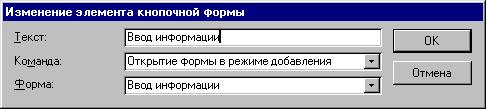

Рисунок 4 - Изменение элемента кнопочной формы
Повторить эти действия для создания всех нужных кнопок кнопочной формы. Имена всех созданных элементов (кнопок) появятся в разделе Элементы данной кнопочной формы.Чтобы изменить или удалить какую-либо из созданных кнопок, выбрать имя этой кнопки в списке и выполнить соответствующую команду. При необходимости изменить порядок кнопок в списке выбрать элемент и нажать кнопку «Вверх» или «Вниз».
Закончив создание кнопочной формы закрыть форму.
3 Требования к отчету
В отчете должны быть отражены цель работы, назначение Главной кнопочной формы, иерархическая структура интерфейса
4 Вопросы для самоконтроля
1. Каковы основные функции Главной кнопочной формы?
2. Назовите инструменты создания Главной кнопочной формы.
3. Какой принцип лежит в основе построения интерфейса на основе Главной кнопочной формы?
Лабораторная работа № 5
ИСПОЛЬЗОВАНИЕ НАДСТРОЙКИ LTI-VIEWER В СРЕДЕ ПАКЕТА SIMULINK
Цель работы – изучить возможности и получить навыки работы с надстройкой LTI-Viewer в среде пакета Simulink.
