2.Расчет теплопритоков в охлаждаемые помещения. Итоговые данные расчета.

Сумма теплопритоков в какой-то момент времени определяет тепловую нагрузку на холодильное оборудование. Конечная цель расчета теплоприт. Является нахождение требуемой производительности камерных приборов охлаждения, как по отдельным камерам, так и по всеиу охл-му складу и определении холодопроизводительности компрессоров. Теплопритоки: 1. -от окружающей среды (разн. Температур).

2. -от продуктов при их холодильной обработке.

3. -от вентиляции в помещении.

4. - эксплуатационные.

Процесс их расчета трудоемкий, если проводить для каждого дня. Для упрощения надо найти, когда сумма теплоприт. max. Такой период наз. Расчетным, а сумма теплоприт. – расчетная тепловая нагрузка.

и - основная часть теплопритоков. Сущ. 2 варианта расчетного периода:

1). Max значение и совпадают по времени проявления:

+ = max+ max= =( + )

2). Max значение и не совпадают по времани проявл.:

В закладываем не сумму max значении, а max сумму и , ибо необоснованно завышаем мощности.

При расчете теплоприт. следует учитывать существующие разницы между расчетной нагрузкой на камерное оборуд. И расч. Нагрузку на КМ.

Если имеем две камеры то:

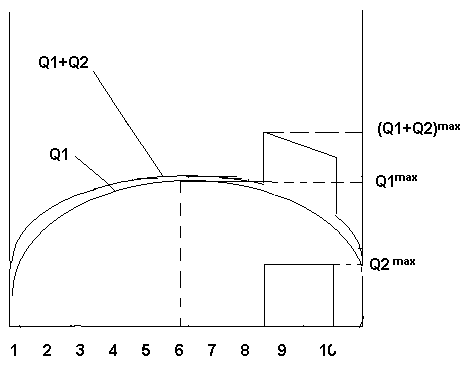

Вариант 1: максимальное значение тепловой нагрузки на помещение А и Б совпадают по времени :

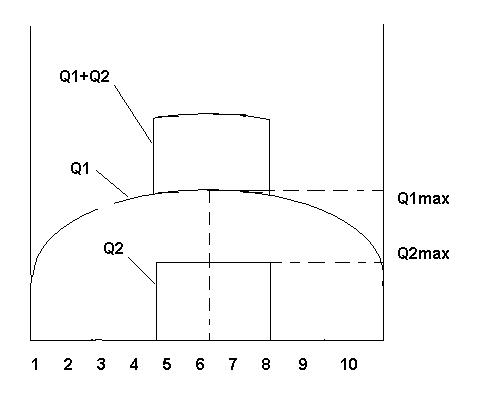

Вариант 2: Не совпад. по времени.Произвдительность камерных приборов будет определяться по максимальным значениям max и max , а производительность КМ по максимальной их сумме=> имеется несовпадение расчотной нагрузки на камерное оборуд. и на КМ.

Третьей особенностью теплопритоков является их непостоянство во времени.

Расчет теплопритоков в охлаждаеых помещениях может быть:

1.Через стены и покрытия. 2. Через пол. 3. Через заглубленные неизолированные стены подвальных помещений. 4. От дыхания плодов и овощей. 5. При вентиляции. 6. Эксплуатационные.

Рассмотрим один из примеров:

При вентиляции охл. помещений необходимость ее вызвана :

1.Технологическими требованиями состояния воздуха среды для хранения продуктов.

кВт

а-кратность вентиляции , Vстр-строительный объем вентилируемого помещения, Рпм-плотность воздуха в помещении кг\м3, Нн и Нпм – энтальпии.

2. Санитарными требованиями, связанными с созданием норнальных условий воздушной среды для людей работающих в помещении.

; n- количество одновраменно работающих людей.

3.Схема, принцип действия и изображение теоретического цикла пароэкжекторной холодильной машины в s-t -диаграмме.

В качестве рабочего вещества исп вода и хладоны. Промышленное применение получили водяные ПЭХМ. Они широко примен для работы составе систем кондиционир воздуха на промышленных предприятиях. Эффективность ПЭХМ возрастает при исп для работы дешевых источников теплоты(отработавшего водяного пара).

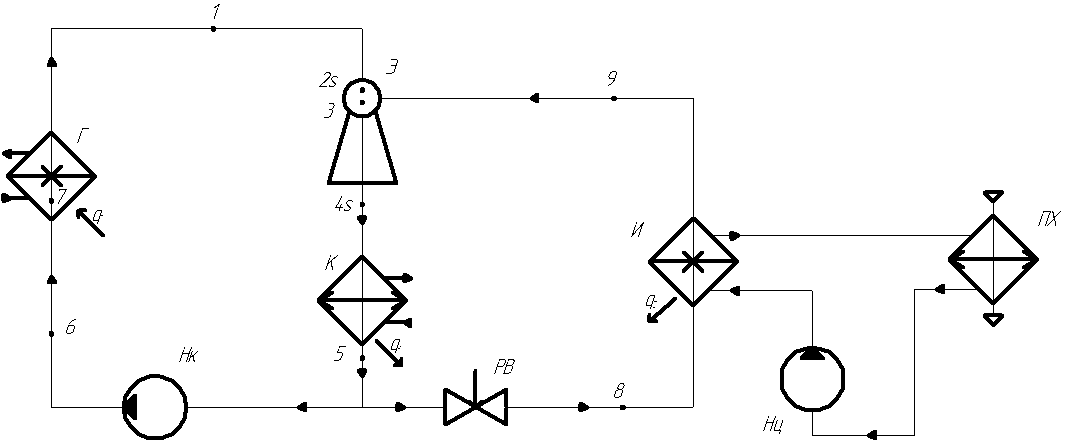

С хема и принцип действия ПЭХМ

Г-парогенератор; Э- эжектор; К-конденсатор; -конденсатный насос; РВ- регулирующий вентиль; И- испаритель; -циркуляционный насос; ПХ- потребитель холода.

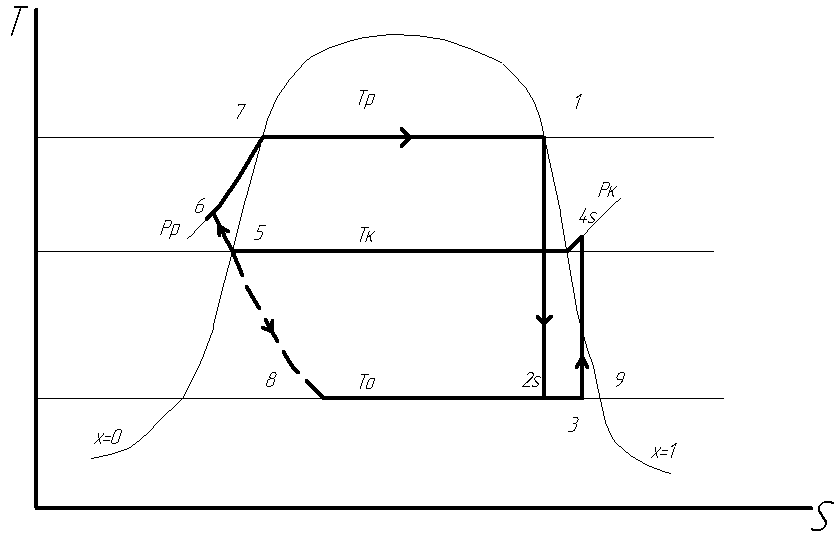

T S-диаграмма1

Рабочий пар с изонтропно расширяется в сопле эжектора до --1-2s.состояние пара на выходе из И—точка 9. в сопле потенциальная энергия раб пара преобразуется в кинетическую. Скорость пара значительно возрастает (до 1000 м/с). Струя раб пара эжектирует (увлекает) холодный пар из И и смешивается с ним в камере эжектора. Состояние смеси паров хар точка 3. Смесь поступает в диффузор эжектора, где происходит преобразование кинетической энергии струи в потенциальную. В результате скорость потока снижается, а давление изонтропно повышается от до --3-4s.

Из диффузора смесь при поступает в конденсатор, охл и конденсир. Теплота конденсации, включая температуру сбива перегрева, отводится охлаждающей средой. 4s-5—конденсация. Конденсат разделяется на 2 потока: один в количестве равном количеству раб пара подается в Г. При этом насосом совершается адиабатная работа---5-6. Конденсат состояния 6 поступ в Г, где при постоянном нагревается внешним источником до кипения ---6-7 и кипит 7-1. Сухой насыщенный пар состояния 1 поступает в Э. Второй поток конденсата под действием разности давлений и направляется через РВ в И---5-8. Влажный пар состояния 8 поступает в И, где за счет подвода теплоты от охл-го источника кипит ---8-9. Охлаждаемый источник циркулирует между И и ПХ.

В цикле ПЭХМ можно выделить прямой (1-2s-3-4s-5-6-7-1) и обратный (9-3-4s-5-8-9) циклы.

Цикл ПЭХМ=система совмещенных неразделимых процессов прямого и обратного циклов, т.е. в ПЭХМ совмещена пароэнергетическая установка (Г, КД, , Э) и холодильная машина (Э, КД, РВ, И). Для теоретического цикла можно условно заменить процесс сжатия смеси паров в Э--3-4s раздельными процессами сжатия рабочего пара и холодного пара. Это дает возможность представить прямой цикл как круговой процесс 1-11-5-6-7-1, обратный—9-10-5-8-9. Согласно теории совмещенных циклов процесс 2s-3-9—передача энергии прямого цикла обратному.

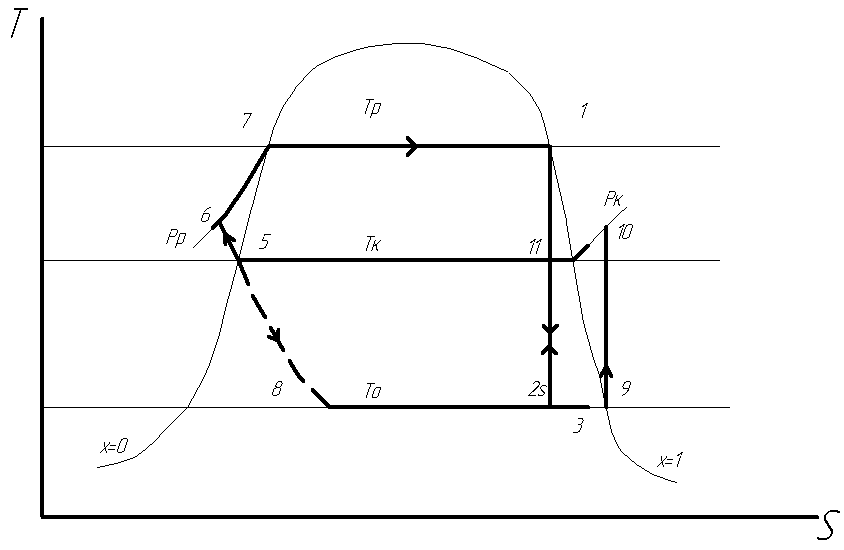

T S-диаграмма2

Процессы расширения 11-2s от до с последующим сжатием смешанного пара 3-4s от до выполняется для передачи работы прямого цикла обратному.

Изображение цикла ПЭХМ в диаграмме имеет условный характер, т.к. в контуре Г-Э-КД-Г и контуре И-Э-КД-И циркулирует разное количество раб вещества. Если принять, что через И проходит 1кг раб вещества, я через Г а кг через Э и КД будет проходить (1+а) кг.

а-кратность циркуляции, коэф удельного расхода пара ; - массовые расходы раб и холодного паров.

а показывает сколько расходуется раб пара на 1 кг холодного.

Принимаем, что работа прямого цикла передается обратному без потерь

Энергетический баланс

; ; ; ; ; .

Эффективность ПЭХМ может быть охарактеризована несколькими коэф.

Энергетическая эф-ть хар-ся тепловым коэф тепловым эквивалентом работы насоса пренебрегают

Холодильный коэф , термодинамический КПД прямого цикла
