3.Особенности монтажа малых ху. Техника безопасности при проведении монтажных работ
ХУ предприятий торговли и общественного питания включают холодильные агрегаты (машины) небольшой единичной холодопроизводительности (до 20 кВт) с наиболее высоким уровнем агрегатирования.
Основные положения производства монтажных работ и последовательность их выполнения одинаковы для крупных и торговых ХУ. Так, монтаж торговых ХУ, как и больших промышленных, выполняют в соответствии с типовым или индивидуальным проектом. Перед монтажом проверяют готовность помещений и фундаментов, соответствие проекту оборудования, его комплектность и техническое состояние, комплектность заводской технической документации. Оборудование устанавливают, выверяют и закрепляют на фундаменте, прокладывают трубопроводы, выполняют электромонтажные работы, проверяют прочность и герметичность системы. Установку заполняют ХА. После комплексного испытания и пусконаладочных работ ХУ сдают в эксплуатацию.
Оборудование таких ХУ имеет небольшую массу работает на неядовитых, пожаро- и взрывобез-опасных хладагентах и в автоматическом режиме управления, поэтому монтаж оборудования имеет некоторые особенности.
ХАгр
можно сосредоточивать в одном помещении
(в машинном отделении) или рассредоточивать
по подсобным
помещениям предприятия. Эти помещения
должны иметь строительный объем,
удовлетворяющий условию: на 1 м3
объема помещения
приходится не более 0,3 кг R22
и 0,4
кг R502,
содержащегося в агрегате (агрегатах).
Машинное отделение
выполняют с учетом требований
соответствующих СНиП,
санитарных норм, правил техники
безопасности. Например, в машинном
отделении холодильные агрегаты (машины)
размещают
так, чтобы ширина главного прохода от
электрощита до
выступающих частей агрегатов составляла
не менее 1,2 м, а расстояние
между выступающими частями оборудования
было 1 м и между оборудованием и стеной
— 0,8 м.

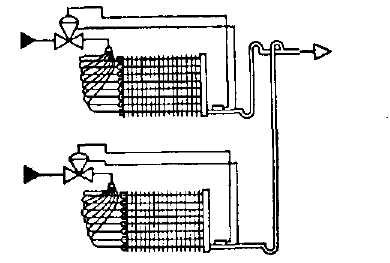

Рис. 13.18. Маслоподъемная петля и размещение ТРВ с внешним уравновешиванием давления: а — схема функционирования; б — схема включения воздухоохладителей; в — схема включения батарей и теплообменника
Систему вентиляции, электромонтажные работы, обычно включающие установку электропусковых и защитных приборов, прокладку кабелей и проводов электропитания, выполняют после прокладки трубопроводов. По окончании этих работ проверяют направление вращения вала электродвигателя и сопротивление изоляции электрооборудования, электропроводки (не менее 2 МОм) и защитного заземления (не более 0,1 Ом).
Испытание на прочность и герметичность смонтированной установки при ее вместимости по хладагенту не менее 10 кг проводят, как и промышленных хладоновых, в соответствии с требованиями НТД. Избыточное давление в системе создают инертным газом, баллон с которым через редукционный клапан присоединяют к штуцеру КМ. В систему вводят небольшое количество хладона для того, чтобы поиск течей вести галогенными лампой или течеискателем. Вакуумируют систему с помощью вакуумного насоса до остаточного давления 0,5—0,05 кПа в зависимости от вида ХА и типа установки в течение 24 ч и более при температуре не ниже 15 °С. Герметичность системы задается значением допустимой утечки — не более 0,5 г в год. Чем глубже вакуум, тем меньше в системе остается неконденсирующихся газов и водяного пара, присутствие кот влияет на режим работы малых установок в большей степени, чем больших, ввиду малой вместимости системы, отсутствия воздухоотделителя и небольших по площади проходных сечений ТРВ.
