5.2 Выбор системы освещения
В зависимости от назначения источника света различают общее, местное, комбинированное, рабочее и аварийное освещение.
Общим называется освещение всего (равномерное) или части помещения (локализованное). Первое применяется в производственных помещениях с однотипными работами, второе – на различных участках, требующих различной освещенности (например, освещение конвейера или группы станков).
Для общего освещения помещений следует использовать, как правило, наиболее экономичные разрядные лампы со световой отдачей не менее 55 лм/Вт. Использование ламп накаливания для общего освещения допускается только для обеспечения архитектурно-художественных требований, а также в случае невозможности или технико-экономической нецелесообразности использования разрядных ламп.
Для местного освещения, кроме разрядных источников света, допускается использование ламп накаливания, преимущественно галогенных.
Применение ксеноновых ламп внутри помещений не допускается.
Местным является освещение рабочих мест, предметов или поверхностей, выполняется светильниками, установленными непосредственно у рабочих мест. Разновидностью местного освещения является переносное, которое применяется при осмотрах и ремонте оборудования.
Комбинированное сочетает в себе и общее, и местное освещение. При таком освещении светильники общего освещения должны создавать освещенность не менее 10% от нормируемой на рабочем месте.
В осветительных установках различают два вида освещения.
Рабочим называют освещение, служащее для обеспечения нормальной деятельности производственных и вспомогательных подразделений предприятия.
Аварийным (АО) – которое при нарушении рабочего освещения временно обеспечивает возможность продолжения работы и эвакуации людей. АО располагается в производственных помещениях, коридорах, лестничных клетках. Светильники АО должны отличаться от прочих светильников окраской и присоединяться к электросети, не связанной с сетью рабочего освещения. АО для эвакуации должно обеспечить необходимые условия для безопасного выхода людей при погасании РО. В местах прохода людей должна быть обеспечена освещенность не менее 0,3 лк. АО для продолжения работы должно обеспечить на рабочей поверхности освещенность не менее 10% величины, установленной для РО этих поверхностей при системе общего освещения.
5.3 Выбор освещенности
Освещенность (Е) характеризует степень зрительного восприятия объекта, освещаемого источником света. Освещенность какой-либо поверхности определяется как отношение приходящегося на нее светового потока к площади этой поверхности: Е = dФ/dS и измеряется в люксах (лк).
В проектировании освещения освещенность (Е) является основной нормируемой характеристикой.
Нормируемые показатели искусственного освещения помещений общественных зданий приведены в «Санитарных правилах и нормах» (СанПиН 2.2.1/2.1.1.1278-03), а производственных помещений и наружного пространства – в «Строительных нормах и правилах Российиской Федерации» (СНиП 23-05-95). В таблице 5 приведены нормы освещенности.
Таблица 5
Наименование помещений, (характер среды) |
Плоскость нормирования освещенности и ее высота от пола, м |
Освещ-ть, лк
|
|
ЛЛ |
ЛН |
||
1. Предприятия водоснабжения, компрессорные установки |
|||
Машинные залы насосных (А) |
Г-0,8 |
150 |
(75) |
Помещения насосов (А) |
Г-0,8 |
100 |
50 |
Градирня, водонапорная башня (Б) |
Г-0,8 |
50 |
10 |
Водоприемные установки (Б) |
Г-0,0 |
(50) |
20 |
Помещения резервуаров для очистки воды (Б) |
Г-0,0 |
50 |
20 |
Реагентные отделения, хлораторная и аммонизаторная (X) |
Г-0,8 |
75 |
30 |
Склады хлора и др. реагентов (X) |
Г-0,0 |
(50) |
10 |
Компрессорные |
Г-0,8 |
150 |
(75) |
2. Автогаражи |
|||
Отделение техобслуживания и ремонта (А) |
Г-0,0 |
200 |
(150) |
Осмотровые канавы (дополнительно предусмат- |
Г-0,0 |
100 |
50 |
ривается переносное освещение) |
|||
Отделение ежедневного обслуживания |
Г-0,0 |
75 |
30 |
Закрытая стоянка машин |
Г-0,0 |
(50) |
20 |
Кузовное отделение |
Г-0,8 |
150 |
100 |
Агрегатно-механическое отделение |
Г-0,8 |
300 |
(200) |
Карбюраторная |
Г-0,8 |
300 |
(200) |
Кузнечно-рессорный, медницко-радиаторный участок (Г) |
Г-0,8 |
200 |
(150) |
Шиноремонтное отделение |
Г-0,8 |
150 |
(100) |
3. Ремонтно-механические, цеха металлоконструкций, строительные базы |
|||
Слесарно-механическое отделение |
Г-0,8 |
300 |
(150) |
Сборочно-монтажное отделение |
Г-0,8 |
300 |
(200) |
Инструментальное и шлифовально-заточное отделение |
Г-0,8
|
300 |
150 |
Заготовительное отделение |
Г-0,8 |
150 |
(100) |
Кузнечное и термическое отделение (П) |
Г-0,8 |
200 |
150 |
Сварочное, котельное отделение (П) |
Г-0,0 |
200 |
150 |
Гальваническое отделение |
Г-0,8 |
300 |
(150) |
Медницкое, трубопроводное отделение |
Г-0,8 |
200 |
(150) |
4. Электроремонтное отделение |
|||
Продолжение таблицы 5 |
|||
Наименование помещений, (характер среды) |
Плоскость нормирования освещенности и ее высота от пола, м |
Освещ-ть, лк |
|
ЛЛ |
ЛН |
||
Разборочно-промывочное отдел. |
Г-0,8 |
200 |
(150) |
Механическое отделение |
Г-0,8 |
300 |
150 |
Слесарно-сборочное отделение
|
Г-0,8 |
300 |
100 |
Ремонт аппаратов и приборов (*) |
Г-0,8 |
300 |
100 |
Ремонт трансформаторов |
Г-0,8 |
200 |
(150) |
Обмоточный участок
|
Г-0,8 |
100 |
50 |
Сушильно-пропиточное отделение (Х) |
Г-0,8 |
100 |
50 |
Маслохозяйство (П) |
Г-0,8 |
(75) |
30 |
5. Деревообрабатывающие цеха |
|||
Лесопильные отделения (П) |
Г-0,8 |
200 |
(150) |
Лесосушильное отделение (П) |
Г-0,8 |
50 |
20 |
Станочное (заготовит.) отделение (П) |
Г-0,8 |
300 |
(200) |
Столярно-сборочное отделение (П) |
Г-0,8 |
300 |
(200) |
Тарное отделение (П) |
Г-0,0 |
150 |
(100) |
Плотницкое отделение (П) |
Г-0,0 |
150 |
(100) |
Пилоножеточное отделение (П) |
Г-0,8 |
150 |
100 |
Клеильно-фанеровальное отделение (П) |
Г-0,8 |
300 |
(200) |
Клееварочное отделение (X) |
Г-0,8 |
100 |
(50) |
Склад лакокрасочных материалов (X) |
Г-0,0 |
(75) |
30 |
Краско заготовительная и окрасочная (X) |
Г-0,8 |
200 |
(150) |
Контроль и приемка (П) |
Г-0,8 |
300 |
200 |
6. Лаборатории |
|||
Химические, радиоизмерительные, механические (X) |
Г-0,8 |
300 |
(150) |
Лаборатории технологических процессов (*) |
Г-0,8 |
200 |
(100) |
Препараторские, весовые, моечные, термостат-ные, фотометрические, микроскопные |
Г-0,8 |
300 |
150 |
Дисциляторные, стеклодувные, фотокомнаты |
Г-0,8 |
200 |
(100) |
Хранение реактивов (X) |
В-1,0 |
100 |
50 |
7. Общественные здания и бытовые корпуса предприятий |
|||
Конторы, кабинеты, комнаты для занятий, кассы |
Г-0,8 |
300 |
(150) |
Чертежные залы, конструкторские бюро (*) |
Г-0,8 |
500 |
(300) |
Машинописные, машиносчетные (*) |
Г-0,8 |
400 |
(200) |
Продолжение таблицы 5 |
|
|
|
Наименование помещений, (характер среды) |
Плоскость нормирования освещенности и ее высота от пола, м |
Освещ-ть, лк |
|
ЛЛ |
ЛН |
||
Читальный зал, библиотека (*) |
Г-0,8 |
300 |
(150) |
Книгохранилище, архивы со стеллажами |
В-1,0 |
75 |
(30) |
Конференц-зал (*) |
Г-0,8 |
200 |
(100) |
Киноаппаратная, электрощитовая (*) |
Г-0,8 |
75 |
(30) |
Светокопировальная, переплетная (*) |
Г-0,8 |
200 |
(100) |
Комната отдыха, приема пищи, ожидания (*) |
Г-0,8 |
150 |
(75) |
Вестибюли, фойе (*) |
Г-0,0 |
150 |
(75) |
Отделения связи, сберкассы (*) |
Г-0,8 |
300 |
(150) |
Помещение для работы с компьютером (*) |
Г-0,8 |
400 |
(200) |
7. Здравпункты и поликлиники |
|||
Регистратура (*) |
Г-0,8 |
200 |
(100) |
Кабинеты врачей (*) |
Г-0,8 |
300 |
(200) |
Перевязочные (*) |
Г-0,8 |
300 |
(150) |
Кабинеты физиотерапии (*) |
Г-0,8 |
150 |
(75) |
Автоклавная (*) |
Г-0,0 |
150 |
(75) |
Комнаты для дежурного медперсонала (*) |
Г-0,8 |
200 |
(100) |
8. Учебные заведения |
|||
Учебные кабинеты, лаборатории (*) |
Г-0,8 |
300 |
(200) |
Кабинет черчения |
Г-0,8 |
500 |
(200) |
Спортзал |
Г-0,0 |
200 |
(150) |
Кабинеты преподавателей |
Г-0,8 |
200 |
(100) |
Кабинеты труда, учебные мастерские (Б) (*) |
Г-0,8 |
400 |
(200) |
9. Детские сады, ясли |
|||
Приемные (*) |
Г-0,8 |
200 |
(100) |
Игральные, столовые, комнаты занятий |
Г-0,5 |
200 |
(100) |
Мед.изолятор |
Г-0,8 |
75 |
(75) |
10. Предприятия общественного питания |
|||
Обеденные залы, буфеты (Б) |
Г-0,8 |
200 |
(100) |
Горячий цех, кухня (Г) |
Г-0,8 |
200 |
(100) |
Холодный цех, заготовочный цех (А) |
Г-0,8 |
200 |
(100) |
Моечные кухонной посуды (Б) |
Г-0,8 |
200 |
(100) |
Помещения персонала |
Г-0,8 |
150 |
(75) |
Загрузочные и тарные помещения (А) |
Г-0,8 |
100 |
(50) |
Продолжение таблицы 5 |
|
|
|
Наименование помещений, (характер среды) |
Плоскость нормирования освещенности и ее высота от пола, м |
Освещ-ть, лк |
|
ЛЛ |
ЛН |
||
11. Предприятия торговли |
|||
Торг.зал непродовольственных магазинов |
Г-0,8 |
300 |
150 |
|
|
|
|
Торг.зал продовольственных магазинов |
Г-0,8 |
400 |
200 |
Демонстрационные залы |
Г-0,8 |
300 |
150 |
Примерочные кабины |
В-1,5 |
300 |
150 |
Камеры хранения, кладовые |
Г-0,8 |
75 |
30 |
Разгрузочные помещения |
Г-0,8 |
100 |
50 |
12. Предприятия бытового обслуживания |
|||
Душевые, преддушевые, бани (Б) |
Г-0,8 |
75 |
30 |
Парикмахерские (А) |
В-1,0 |
200 |
100 |
Фотоателье, фотолаборатории (*) |
Г-0,8 |
200 |
100 |
13. Вспомогательные помещения |
|||
Вестибюли, холлы (*) |
Г-0,0 |
150 |
75 |
Гардеробы домашней, рабочей одежды (*) |
Г-0,0 |
50 |
20 |
Лестницы: - главные в общественных зданиях |
Г-0,0 |
100 |
(50) |
- прочие |
Г-0,0 |
75 |
(30) |
Коридоры: - главные |
Г-0,0 |
75 |
30 |
- прочие |
Г-0,0 |
50 |
20 |
Санитарные узлы (Б) |
Г-0,0 |
75 |
30 |
Венткамеры (А) |
Г-0,0 |
(50) |
20 |
Тепловой пункт, машинное отделение лифтов |
Г-0,0 |
(75) |
30 |
Дезинфек.камеры, чистка рабочей одежды (Б) |
Г-0,0 |
(50) |
20 |
Тамбур, техэтаж (А) |
Г-0,0 |
(50) |
20 |
Чердак, шахта лифтов (А) |
Г-0,0 |
(50) |
5 |
Примечания: 1. Без скобок указанна освещенность от источников света, которым следует отдать предпочтение. 2. Буквы В и Г означают соответственно вертикальную и горизонтальную освещенность. 3. Коэффициент запаса для всех помещений, кроме горячего цеха, принимать равным 1,3 при освещении ЛН, и 1,5 при ЛЛ; в горячих цехах kз = 1,5(ЛН) и 1,8(ЛЛ) 4. Штепсельные розетки устанавливаются для дополнительного местного освещения (*) и использования телевизоров и других приборов. 5. П – пожароопасные помещения; среда в помещении А – влажная, Б – сырая, Г – влажная и жаркая, Х – помещения с химически активной средой. |
|||
Таблица 6
Наим. |
Источник света |
Р лампы (Вт) |
Степ. защ. |
Габарит мм |
Способ крепления |

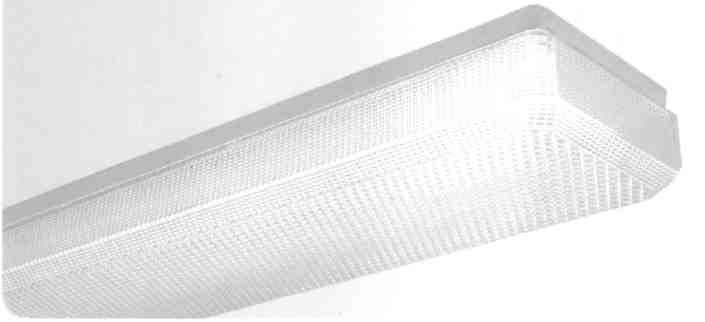

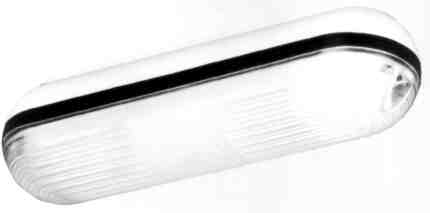

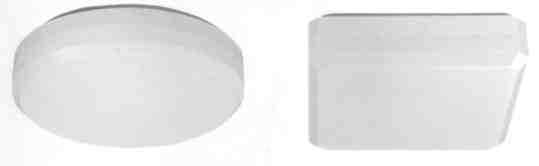

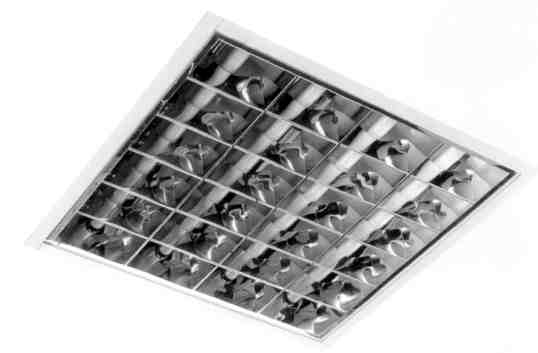

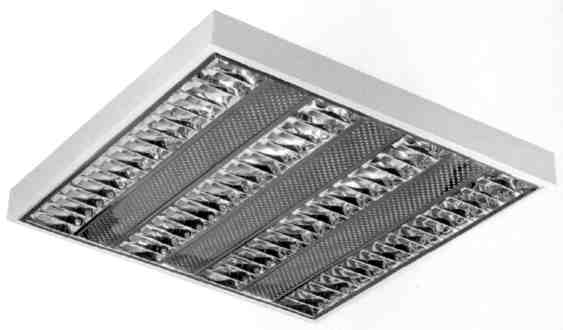

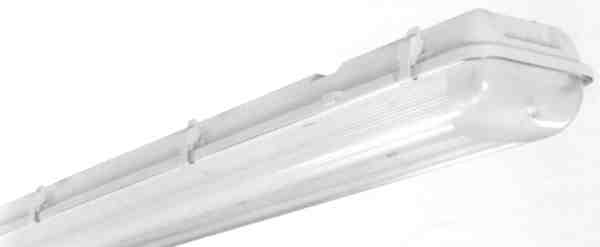

Эскиз |
Масса |
cosφ |
PRBLUX/R |
трубчатая люминесцентная лампа Ø 26 мм (Т8/G13)
|
2х18 2х36 4х18 4х36 |
IP 20 |
300х595 300х1195 605х605 595х1195 |
встраиваются в подвесные потолки |
|
3,2 5,8 4,9 9,8 |
≥0,6 ≥0,85 ≥0,85 ≥0,85 |
PRB/R |
||||||||

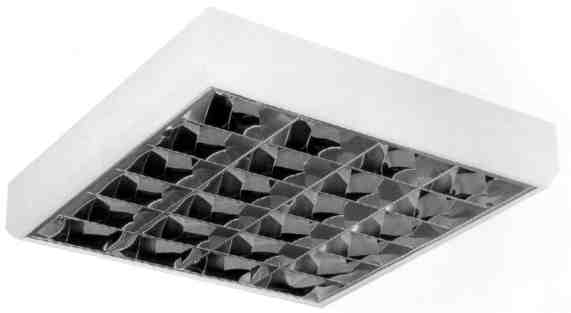

PRBLUX/S |
на поверхность потолка |
|
||||||
RG |
лампа накалива-ния (Е27) |
1х100 |
IP 54 |
Ø 152 |
встраиваются в подвесные потолки |
|
0,8 |
1 |
PTF |
трубчатая люминесцентная лампа Ø 16 мм (Т5/G5) |
1х28 4х14 |
IP 20 |
128х1195 222х1195 295х1495 595х595 |
на поверхность потолка |
|
2,6 4,2 |
≥0,96 |

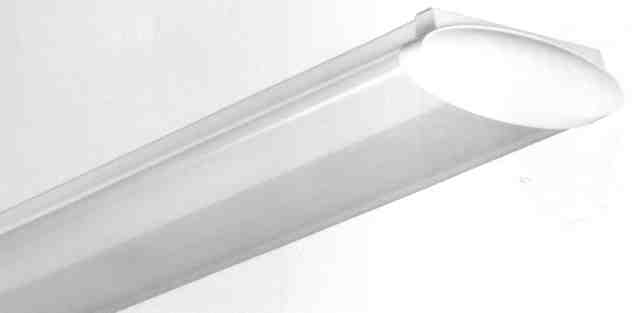

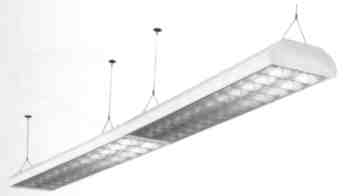

TOP |
трубчатая люминесцентная лампа Ø 26 мм (Т8/G13) |
2х36 2х58 |
IP 20 |
285х1260 285х1560 |
на поверхность потолка, на тросе |
|
4,2 6,4 |
≥0,85 |
LTX |
2х36 2х58 |
IP 40 |
210х1290 210х1590 |
на поверх-и |
|
3,6 4,5 |
≥0,85 |
Продолжение таблицы 6 |
||||||||
MD |
лампа накалива-ния (Е27) |
1х60 |
IP 65 |
Ø 280 |
на поверх-и |
|
0,8 |
1 |

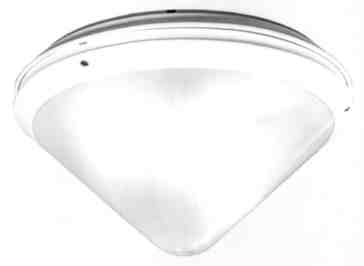

CD, KD |
компактная лю-минесцентная лампа (2G11) |
2х18 |
IP 65 |
Ø 390 |
на поверх-и |
|
2,7 |
≥0,6
|
OD |
компактная лю-минесцентная лампа (G23) |
1х11 |
IP 65 |
80х300 |
на поверх-и |
|
0,9 |
≥0,5
|

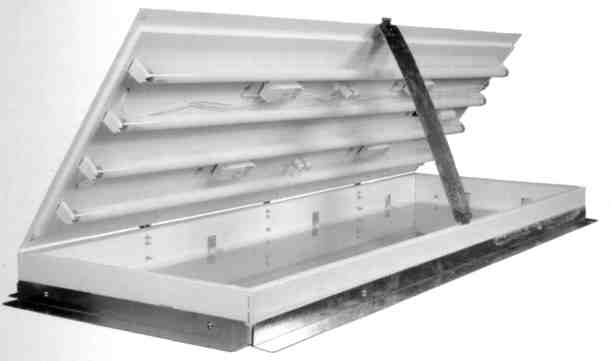

ARCTIC |
трубчатая люминесцентная лампа Ø 26 мм (Т8/G13) |
|
|
|
|
|
|
|
OPS |
4х58 |
IP 20 |
650х1650 |
встраиваются в ниши |
|
25,0 |
≥0,85 |
|
ALS.PRS |
2х36 2х58 4х18 |
IP 54 |
190х1270 190х1570 640х640 |
на поверхности потолка |
|
3,7 5,4 7,2 |
≥0,85 ≥0,85 ≥0,85 |
|

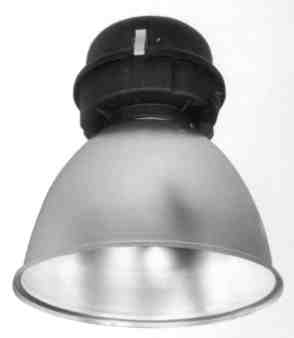

HBS |
М – ртутная лампа типа ДРЛ; Н – лампа метал-логалогенновая; |
250М (Н) 400 М(Н) |
IP 23 IP 65 |
Ø 290 |
тросовый подвес |
|
8,9 10,5 |
≥0,85
|
Продолжение таблицы 6 |
||||||||

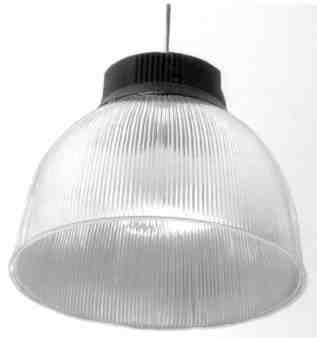

HBP |
М – ртутная лампа типа ДРЛ |
250 М 400 М |
IP 23
|
Ø 290 |
тросовый подвес |
|
8,0 10,1 |
≥0,85 |
HBK |
М – ртутная лампа типа ДРЛ; Н – лампа метал-логалогенновая |
250 М 400 М (Н) |
IP 44
|
425х425 |
на трубу Ø 60-90мм |
|
14,0 14,0 |
≥0,85 |

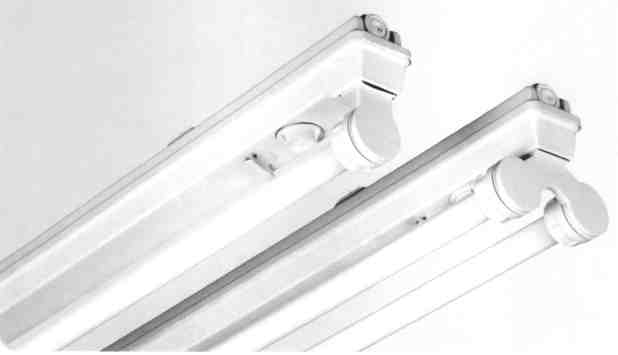

KRK |
трубчатая люминесцентная лампа Ø 26 мм (Т8/G13) |
1х36 1х58 2х36 2х58 |
IP 65 |
800х1257 990х1557 |
на поверхности потолка |
|
1,7 2,2 2,4 3,0 |
≥0,85 ≥0,85 ≥0,85 ≥0,85 |
OWP |
компактная лю-минесцентная лампа (2G11)
|
3х36 |
IP 54
|
595х595 |
встраиваются в подвесные потолки, на поверхности потолка. |
|
8,5
|
≥0,85 |

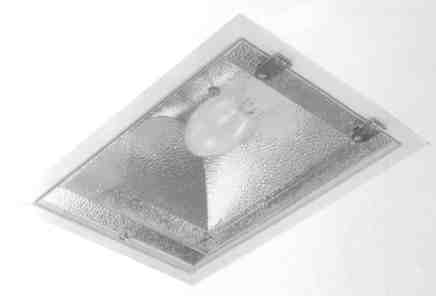

LBF |
М – ртутная лампа типа ДРЛ; Н –металлогало-генновая; S – натриевая лампа ВД; * - ЛН (Е40) |
250 М 400 М (Н;S) 500* |
IP 54
|
340х520 |
встраиваются в ниши |
|
8,1 9,8
6,6 |
≥0,85 ≥0,85
1 |
HBN |
лампа накаливания (Е27) |
100 |
IP 23
|
Ø 290 |
подвес на питающем шнуре |
|
2,6 |
1 |
