1 Анализ тяговых свойств автомобиля
1.1 Техническая характеристика автомобиля
Под технической характеристикой автомобиля понимают совокупность параметров, которые оценивают его конструкцию.
Шасси КрАЗ-65053 (рис. 1.1.) предназначен под монтаж различных установок и может эксплуатироваться по всем видам дорог.

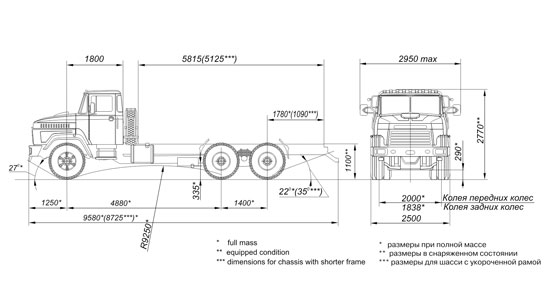

Рисунок 1.1 – Габаритные размеры шасси автомобиля КрАЗ 65053
Передняя и задняя подвески - зависимые, на двух продольных полуэллиптических рессорах, передняя с двумя гидравлическими амортизаторами, задняя-балансирного типа.
Рулевой механизм - механический,с гидравлическим усилителем.
Тормозная система - пневматического типа.
Рабочие тормоза - тормозные механизмы барабанного типа, с внутренними колодками.
Стояночные тормоза - используются тормозные механизмы колес; привод пневматический с использованием энергоаккумуляторов.
Вспомогательные тормоза - дроссельного типа, привод пневматический, установлен в системе выпуска газов.
Климатическое исполнение: умеренное и тропическое, температура окружающего воздуха от -45°С до +50°С. По требованию заказчика автомобиль КРАЗ может комплектоваться: предпусковым подогревателем; дополнительным отопителем кабины; удлиненной кабиной со спальным местом; задним и боковыми защитными устройствами.
Таблица 1.1. – Техническая характеристика автомобиля
|
|
Параметр |
Величина |
1 |
2 |
Колесная формула |
6x4 |
Масса снаряженного автомобиля, кг |
9500 |
- передаваемая через шины переднего моста, кг |
4700 |
- передаваемая через шины тележки, кг |
4800 |
Масса автомобиля полная, кг |
28000 (31500*) |
- передаваемая через шины переднего моста, кг |
6000 (7000*) |
- передаваемая через шины тележки, кг |
22000 (24500*) |
Грузоподъемность, кг |
18500 (22000*) |
Двигатель дизельный, V-обрызный с турбонаддувом |
ЯМЗ-238ДЕ2 (E-2) |
Число цилиндров |
8 |
Рабочий объем, л |
14,86 |
Мощность, кВт (л.с.) при 2100 мин-1 |
243(330) |
Максимальный крутящий момент двигателя, Н*м (кгс*м) ЯМЗ-238Д при 1200-1400 мин-1 |
1225 (125) |
Продолжение таблицы 1.1
ЯМЗ-238ДЕ2 при 1100-1300 мин-1 |
1274(130) |
Напряжение бортовой сети, В |
24 |
Сцепление - ЯМЗ-238Д - двухдисковое, сухое ЯМЗ-238ДЕ2 -однодисковое, сухое |
|
Коробка передач - механическая, двухдиапазонная, восьмиступенчатая |
|
Передаточные числа коробки передач |
7,30; 4,86; 3,50; 2,48; 2,09; 1,39; 1,00; 0,71 |
Задний ход |
10,46; 2,99 |
Главная передача - мосты центральные, двухступенчатые , односкоростные, с межколесными блокируемыми дифференциалами, средний мост проходного типа с межосевым блокирумым диффиринциалом |
|
Передаточное число главной передачи |
6,154 |
Промежуточная опора - двухступенчатый редуктор, передаточные числа |
1,00; 2,38 |
Шины |
12.00R20 (320R-508) |
Топливный бак, л |
2х250 |
Максимальная скорость, км/ч |
90 |
Максимальный преодолеваемый подъем, % |
30 |
Контрольный расход топлива КрАЗом при постоянной скорости 60 км/ч, л/100 км ЯМЗ-238Д |
33,5 (38,0*) |
ЯМЗ-238ДЕ2 |
31,9 (36,2*) |
Радиус поворота, м |
13,0 |
*- автомобильное Шасси КрАЗ-65053 с усиленной подвеской задней тележки |
|
