7.4 Выбор метода обеспечения необходимой точности при сборке. Расчет размерной цепи

Произведем расчет для группового подбора вала и внутреннего кольца подшипника. Размер и посадка этого соединения Ø50 Н9/f9. Таким образом отклонение вала имеет такое значение: Ø мм, а внутреннего кольца

Ø мм.

Определим допуск вала и отверстия по формуле:

TD = ES – EI, (7.10)

Td = es – ei, (7.11)

где ES (es) – верхнее отклонение отверстия (вала), мм;

EI (ei) – нижнее отклонение отверстия (вала), мм.

TD = 0,04 – 0 = 0,04 мм

Td =-0,02–(-0,06) = 0,04 мм

Определим, на какое количество групп будут рассортировываться детали, по формуле

, (7.12)

где Т_∆ – заданный допуск, мм.

Тогда допуск на отверстие в группе определяют по формуле:

, (7.13)

мм

Допуск на вал в группе определяют по формуле:

, (7.14)

мм

Выполним проверку правильности расчета по формуле

TD_о + Td_в = T_∆ , (7.15)

0,02 + 0,02 = 0,04 мм

То есть условие выполняется, что говорит о правильности произведенного расчета.

Произведем разбивку допусков деталей на более узкие интервалы по четырем группам.

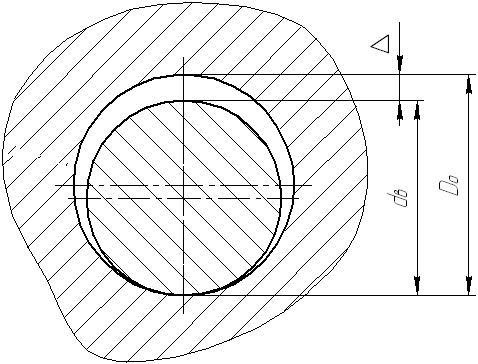

Рисунок 7.2 - Размерная цепь «вал-отверстие»

Отверстие Вал

1 группа 50,00 – 50,02 мм 49,94 – 49,96 мм

2 группа 50,02 – 50,04 мм 49,96 – 49,98 мм

Графическое изображение к расчету сборочной размерной цепи методом группового подбора представлено в графической части дипломного проекта.

8 Экономическое обоснование проекта

В дипломном проекте разрабатывается механический стенд, который предназначен для определения технического состояния тормозной системы грузового автомобиля. Использование данного стенда повысить точность и сокращает время измерения по сравнению с существующими аналогами.

Роликовые стенды наиболее распространены при определении тормозных свойств.

Ожидаемая потребность в стендах - 75 штук.

Для определения экономической эффективности внедрения стенда определяются капитальные вложения на внедрение, а также срок окупаемости капитальных вложений.

8.1 Затраты на разработку стенда

Основная заработная плата:

ЗП_ОСН = М·О_К·N , (8.1)

где, М – количество месяцев разработки ;

О_к – оклад конструктора;

N – количество человек, принимающих участие в раз­работке.

ЗП_ОСН = 2·2800 = 5600 грн.

Дополнительная заработная плата составляет 10% от основной заработной платы:

ЗП_ДОП= ЗП_ОСН·0,1, (8.2)

ЗП_ДОП=5600·0,1=560 грн.

Взносы на социальные мероприятия Y=39,02%:

Зсм = 39,02%· (ЗП_ОСН +ЗП_ДОП) , (8.3)

Зсм = 0,3902· (5600+560) = 2403,63 грн.

Материалы и комплектующие для проведения конструкторских работ 800 гр.

Накладные расходы составляют 40% от ос­новной заработной платы

НР = 0,4· ЗП_ОСН (8.4)

НР = 0,4·5600 = 2240 гр

Таблица 8.1 Калькуляция сметной стоимости работ на разработку стенда

№	Вид отчисления	Сумма
1	Расходы на материалы	800
2	Основная заработная плата	5600
3	Дополнительная заработная плата	560
4	Затраты социального страхования	2403,63
5	Накладные расходы	3360
	Итого	11603,63
