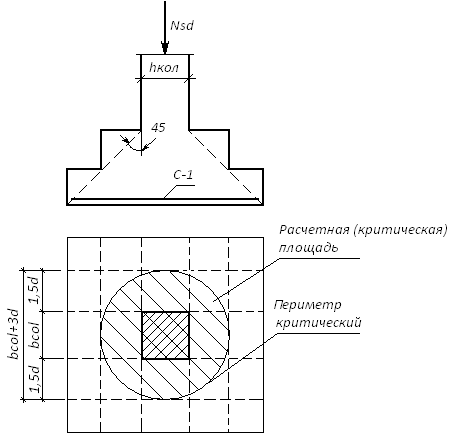

4.6. Расчет высоты фундамента на продавливание
Определяем погонную поперечную силу действующего по длине критического диаметра:
,
β=1,
-при центральном загружении
Определяем
продавливающую силу:
Продавливающая сила меньше и значит, что размер пирамиды продавливания фундамента больше размера фундамента. Т.е. прочность фундамента продавливания обеспечена.
4.7. Расчет монтажных петель
Определяем вес фундамента по его объему и плотности материала. Объем бетона:
Вес фундамента с учетом коэффициента динамичности Kd=l,4
Определяем усилие на одну монтажную петлю:
Определяем требуемую площадь сечения монтажной петли
т.6.5
[8]
Принимаем петлю φ16 S 240 , As=2,011 см2
4.8. Конструирование
Стакан фундамента конструктивно армируем сварными сетками φ8 S 240. С шагом стержней 100 – 200 мм. По высоте ставим 4 сетки с шагом 150 мм. Положение сеток фиксируем 4 вертикальными стержнями φ8 S 240.
Литература
1. Пецольт Т.М. «Железобетонные конструкции», БГТУ, 2003г.
2. ГОСТ 21.101-93 "Основные требования к рабочей документации",
3.ГОСТ 21.501-93 "Правила выполнения архитектурно - строительных рабочих чертежей".
4. СНБ 5.03.01-02 "Бетонные и железобетонные конструкции".
5. СНиП 2.01.07-83 "Нагрузки и воздействия"
6. Пособие по проектированию оснований зданий и сооружений Москва, СИ, 1986г.
7. Бетонные и железобетонные конструкции, Министерство архитектуры и строительства РБ, Минск 2001г.
8. Изменения № 4 к СНБ 5.03.01-02
9. Изменения № 1 к СНиП 2-01.07-83
