3.2 Выбор материалов
Для колонны принят бетон С 20/25 , fcd =20 МПа,
Рабочая арматуры S500, fyd= 417 МПа, т.6.5 [8]
Еs= 200 ГПа; п.6.2.1.4 [4]
Монтажная и поперечная арматура класса S240 fyd= 218 МПа, т.6.5 [8] fywd= 174 МПа. т.6.5 [9]
3.3 Расчет тела колонны
Определяем расчетную длину коллоны
-коэффициент,
учитывающий условие закрепления концов
п. 7.1.2.15 [4]
;
Определяем случайный эксцентриситет
-
случайный экцентриситет п. 7.1.2.11 [4]
Определяем
гибкость колонны и необходимость учета
влияния продольного изгиба
следует учитывать влияние гибкости.
Определяем эффективную расчетную длину коллоны
Определяем гибкость через h
;
По
таблице 7.2 [4] определяем коэффициент
учитывающий закрепление гибкости
Определяем площадь сечения арматуры
-п.
6.1.5.4 [4]
По расчету арматура не нужна но армируем колону конструктивно
Принимаем арматуру конструктивно, принимаем 4 стержня.
4φ12, As1 =4,52 см2
Определяем
коэффициент армирования
Для
обеспечения устойчивости рабочих
стержней от бокового выпучивания
устанавливаем хомуты
S240,
с шагом

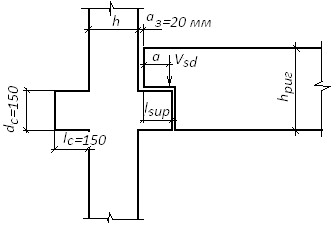

3.4 Расчет консоли колонны
Собираем
нагрузку на 1 м2 ригеля с грузовой площади
Таблица 3.2 Сбор нагрузок на 1мп ригеля
Вид нагрузки |
Подсчёт |
Нормативная нагрузка, кПа |
Yf
|
Yп
|
Расчётная нагрузка, кПа |
I Постоянная: |
|
|
|
|
|
1 Линолеум на мастике t=7мм |
1*1*0,007*11*6*1 |
0,462 |
1,35
|
0,95
|
0,594
|
2 цементно-песчаная стяжка М100.t=20мм |
1*1*0,02*20*6*1 |
02,4 |
1,35 |
0,95 |
3,06 |
3 легкий бетон t=70мм |
1*1*0,07*3*6*1 |
1,26 |
1,35 |
0,95 |
1,62 |
4 1 слой оклеечной пароизоляции на битумной мастике |
1*1*0,05*6*1 |
0,3 |
1,35 |
0,95 |
0,36 |
5,многопустотная Ж/б плита перекрытия |
1*1*0,12*25*6*1 |
18 |
1,15 |
0,95 |
19,68 |
6.Ж/Б ригель
|
0,189*25*1*6*1 |
4,725 |
1,15 |
0,95 |
5,16 |
ИТОГО: II Переменная Полезная |
|
27,14
1.5 |
1,5 |
0,95 |
30,47
12,83 |
ВСЕГО: |
|
9 |
|
|
g1= 42,83
|
Определяем поперечную силу на опоре ригеля
;
Определяем длину плщадиопирания
Определяем расстояние от точки приложения силы до грани колонны
Определяем изгибающий момент возникающий в консоле от ригеля
Определяем требуемую площадь арматуры при с´=30 мм
Принимаем
,
.
Армирование консоли выполняем двумя
стержнями соединными между собой
листовой сталью и объединёнными в
закладную деталь.
