2.7 Расчет монтажной арматуры

Монтажные петли располагаем на расстоянии а=600 мм от края плиты.

Определяем нагрузку от собственного веса плиты с учетом коэффициента динамичности - 12.1.1.4 [4], ;

-частный коэффициент безопасности для воздействий т.А2 [4]

Определяем отрицательный момент консольной части плиты

;

Определяем необходимое количество арматуры на восприятие отрицательного момента

т.6.5 [8]

В верхней сетке в продольном направлении расположены 7 S400, их площадь составляет ,что значительно больше необходимой площади , следовательно, прочность плиты на монтажные усилия обеспечена.

2.8 Расчет монтажных петель

Определяем нагрузку от собственного веса плиты

Определяем усилие на одну монтажную петлю, при условии передачи на три петли.

Определяем площадь сечения одной монтажной петли

Принимаем 1 S240,

3. Расчет колонны среднего ряда

3.1. Сбор нагрузок

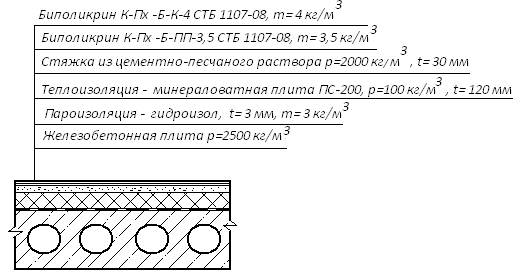

Конструкция кровли

Снеговая нагрузка Р_сн =1,2 кПа т. 3 [9], _Yf- А2 [4],

Таблица 2. Нагрузки от покрытия

Вид нагрузки	Подсчет	Нормативная нагрузка, кПа			Расчетная нагрузка, кПа
I.Постоянная
1.Биполикрин 1 слой		0,045	1,35	0,95	0,057
2. Биполикрин 2 слой		0,03	1,35	0,95	0,038
3.Цементно-песчаная стяжка		0,4	1,35	0,95	0,51
4.Тепоизоляция		0,036	1,35	0,95	0,046
5. Гидроизол		0,035	1,35	0,95	0,51
6.Плита ПСБ	0,02 200	0,4	1,35	0,95	0,51
7.Ж/б ригель		0,79	1,15	0,95	0,86
8.Ж/б плита		3	1,15	0,95	3,28
Итого:					gпокр.=4,81
II.Переменная
1.Снеговая		1,2	1,5	0,95	1,71
					Pпокр.=1.71

Нагрузка от перекрытия принята из таблицы 2.1 g_пер=4,12 кПа;

Временная Р_пер=2,85 кПа.

Таблица 3. Нагрузки от перекрытия

Вид нагрузки	Подсчёт	Нормативная нагрузка, кПа	Yf	Yп	Расчётная нагрузка, кПа
I Постоянная:
1 Линолеум на мастике t=7мм	1*1*0,007*11	0,077	1,35	0,95	0,099
2 цементно-песчаная стяжка М100.t=20мм	1*1*0,02*20	0,4	1,35	0,95	0,51
3 легкий бетон t=70мм	1*1*0,07*3	0,21	1,35	0,95	0,27
4 1 слой оклеечной пароизоляции на битумной мастике	1*1*0,05	0,05	1,35	0,95	0,06
5,многопустотная Ж/б плита перекрытия	1*1*0,12*25	3,0	1,15	0,95	3,28
6.Ж/Б ригель	0,189*25*1/6	0,79	1,15	0,95	0,86
ИТОГО: II Переменная Полезная		4,57 1.5	1,5	1,15	Qпер=5,07 Pпер=2,59
ВСЕГО:					g1= 7,66

Грузовая площадь колонны

Определяем собственный вес колонны

Определяем усилия в колонне в пределах первого этажа

- от постоянных нагрузок

- от переменных нагрузок

;

Составим расчетные комбинации

т. А1 [4]

Наиболее невыгодной является первая комбинация

Определяем длительную часть переменной нагрузки

=0,35 т. А1 [4]

Выберем длительную часть для первой комбинации

– полное усилие в колонне первого этажа

- длительная часть усилия в колонне первого этажа
