2.3. Определение расчётных усилий

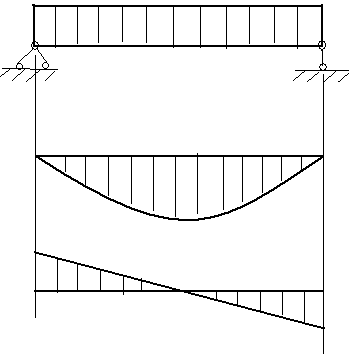

Расчётная схема плиты
g=7.64кПа
l0
Мsd= 28кН·м
ЭП «М»
Vsd=17,35кН
ЭП «Q»
Определяем расчётные усилия
Выбор материалов
fctd =pck / yc =30/1.5=20 Мпа
fctd =fctk /yc =2.0/1.5=1.33

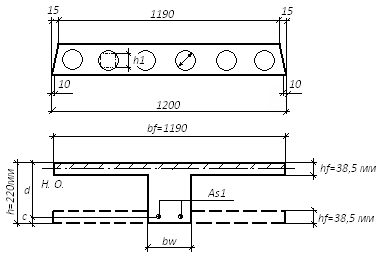

2.4. Вычисление размеров эквивалентного сечения
Определяем количество пустот:
п = В/200 = 1200/200 = 6
Определяем h эквивалентного квадрата:
h1 = 0,91 ·d = 0,91 · 159 = 143 мм
Определяем длину полок:
h ´f = hf = (h - h1) /2 = (220 -143) /2 = 38, 5 мм
Определяем количество пустот:
п = В/200 = 1200/200 = 6
Ширина полки плиты:
в´f = вк- 2 · 15 = 1190 – 2 · 15 = 1160 мм
Определяем ширину ребра:
вw = в´f – n · h1 = 1160 – 6 · 143 = 302 мм
2.5. Подбор сечения арматуры
При подборе продольной арматуры сечение плиты рассматривают, как тавровое, максимальная расчетная ширина полки в´f ограничивается определенными пределами, т.к. её совместная работа с ребром в предельной стадии может быть не обеспечена вследствие местной потери устойчивости полки и её чрезмерного прогиба. Согласно СНБ п. 7.1.2-7 вводимая в расчёт ширина полки принимается при отношении:
и
равной ширине плиты в´f
= 1160 мм.
Определяем рабочую высоту плиты: d = h-c = 220-25 = 195 мм
Определяем где проходит граница сжатой оси
МRdf = α· fcd · bf' · hf' ·(d-0,5 hf' ) = 0,85 · 20 ·103 · 1160 · 38,5 (195 – 0,5· 38,5) = 133,43 кН ·м
= 70
Мsd = 28,15 кН ·м < МRdf, 133,43 кН ·м , следовательно, нейтральная ось проходит в пределах полки и тавровое сечение рассчитываем как прямоугольное.
ω = kс -0,008 · fcd = 0,85 - 0,008 · 20 = 0,69
=
(1- 0,5 *
)=0,54(1-
0,5 * 0,54)=0,394
η= 0,98
Принимаем арматуру 7φ10 S400 Аs1 = 5,5 см2.

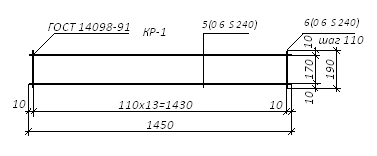

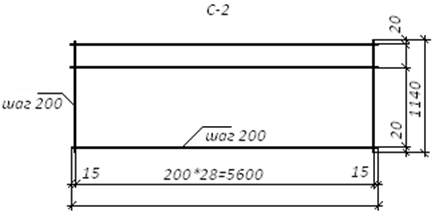

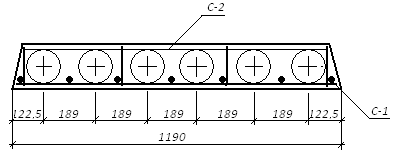

Продольные стержни располагаем в каждое ребро и объединяем в сварную сетку. Поперечные стержни в сетке принимаем φ4 S500 с шагом S=200 мм.
В
верхней части плиты по конструктивным
соображениям располагаем сетку сварную
рулонную марки
Аs1 = 0,88 мм2/м.п
2.6. Расчет прочности наклонных сечений на действие поперечной силы
Определяем
процент армирования
Определяем
коэффициент
,
принимаем К = 2
Определяем поперечную силу воспринимаемую плитой без поперечной арматуры:
Поперечная
арматура по расчету не требуется, но
ставим ее конструктивно. Армирование
выполняем короткими каркасами на
приопорных участках длиной
Арматуру
в каркасах принимаем
Шаг поперечных стержней принимаем
.
