§ 9. Классификация гидролокаторов
Гидролокаторы вертикального действия. Гидролокаторы вертикального действия предназначены для поиска рыбы под килем судна. Блок-схема такого гидролокатора подобна схеме эхолота. Однако в гидролокаторах может использоваться не одна, а две частоты излучения. Применение более высокой частоты обеспечивает обнаружение небольших скоплений и даже отдельных экземпляров рыб. В приемных трактах применяются специальные схемы, обеспечивающие уменьшение помех и повышение эффективности при поиске. В таких гидролокаторах антенны могут выдвигаться от обводов корпуса судна на 1—1,5 м, что уменьшает влияние помех от пузырьков воздуха, которые образуются в граничащем с корпусом судна слое жидкости. Антенны могут устанавливаться также стационарно, заподлицо с корпусом судна или в блистерах.
Гидролокаторы горизонтального действия. Основными гидроакустическими поисковыми приборами являются гидролокаторы горизонтального действия. В них применяются поворотно-выдвижные устройства, обеспечивающие вынос антенн от корпуса судна в глубину и их разворот по горизонту и высоте. В этом случае посылка сигналов и поиск производятся в любых направлениях, что позволяет получать данные о промысловой обстановке вокруг судна.
Поиск косяков рыб гидролокатором горизонтального действия можно вести вручную или автоматически, плавно или дискретно. В автоматическом режиме антенна перемещается, например, с левого борта на правый, одновременно посылая зондирующие импульсы. При достижении правой границы регулируемого сектора обзора антенна быстро возвращается в исходное положение, и процесс повторяется. Принятые эхо-сигналы поступают на самописец или электронный индикатор. Основными недостатками гидролокаторов с электромеханическим поворотным устройством являются малая скорость обзора (озвучивания) пространства и невозможность одновременного наблюдения за промысловой обстановкой в пределах установ-1 ленного поискового сектора. 1
В настоящее время созданы и серийно выпускаются гидроло-| каторы одновременного кругового (до 360°) или крупносектор-яого (до 180—200°) обзора с электронным сканированием (перемещением) характеристики направленности.
Одновременный круговой или, крупносекторный обзор облегчает не только поиск, но и определение координат рыбного скопления, выбор маневра, наблюдение за другими обнаруженными косяками при следовании курсом траления, что позволяет вы-| бирать сразу же после облова одного скопления новый курс! траления. Особенно эффективно используется такой гидролока-1 тор при кошельковом лове.
В гидролокаторах используются различные способы получения такого обзора. С помощью электронных схем и коммутаторов производится последовательное излучение акустических волн в трех секторах по 120° в каждом. После того как сканирование в излучении заканчивается, во всем окружающем пространстве начинает действовать акустическое поле. После излучения начинается прием эхо-сигналов. В приемной антенне характеристика направленности создается достаточно острой {3°—5°), и во время приема она быстро перемещается по горизонту со скоростью, во много раз большей скорости перемещения самой антенны в обычном гидролокаторе. Приемная антенна принимает все эхо-сигналы, они усиливаются и подаются на электронный индикатор, где воспроизводится окружающая обстановка.
В станции норвежского производства «Зопаг 950» используются высокоскоростное электронное сканирование на передаче и статически сформированный веер диаграммы направленности! на приеме. Одновременное изображение горизонтального и вертикального секторов дает возможность определить мгновенное ^текущее) значение азимута и глубины нахождения косяка.
В режиме излучения используется метод последовательногс направленного излучения с электронным сканированием харак-| теристики направленности. Непосредственно после передачи ного импульса в заданном направлении происходит скачкооб-разное переключение системы, вследствие чего направление характеристики сдвигается по часовой стрелке приблизительно нг 7,5°, затем излучается следующий импульс и т. д. Процесс этот повторяется 12 раз для перекрытия сектора 90°. Таким образом] в каждом из 12 направлений общего сектора обзора 90° излу-[ чается вся мощность генераторного устройства. В процессе скачкообразного изменения направления зондирования частотг передачи несколько изменяется после каждого второго шага сканирования (частотная модуляция). В результате каждьи полный импульс излучения состоит из 12 сдвинутых по времен* коротких посылок, передаваемых на шести различных рабочиз
частотах. Соседние характеристики направленности перекрываются между собой, так как их ширина превышает шаг дискрет-ного сканирования.
В режиме приема используется сформированный веер из 12" статических характеристик. Соответственно при приеме сектор» 90° включает 12 приемных каналов, которые быстро циклически; переключаются от 1 до 12, затем вновь от 1 до 12 и т. д. Достаточно большое число приемных характеристик позволяют получать качественное отображение целей, находящихся в секторе обзора 90°.
Для воспроизведения информации в аппарате предусмотрен индикатор секторного обзора с разверткой в полярных координатах на ЭЛТ с яркостными отметками эхо-сигналов. На экране одновременно воспроизводятся информация с сектора обзора 90° в горизонтальной плоскости и положение целей в вертикальной плоскости (рис. 14).
Горизонтальный сектор, с которого воспроизводится информация о положении целей в вертикальной плоскости, всегда находится в средней части общего сектора одновременного обзора. Сектор вертикального обзора, воспроизводимый на экране в соответствии с углом наклона антенны, может изображаться в левой или правой части нижней половины экрана.

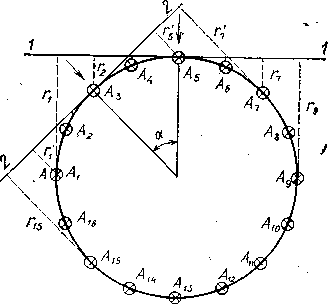

Для формирования веера или сканирующих характеристик направленности используются многоэлементные плоские, цилиндрические или дуговые антенны. Перемещение характеристики осуществляется с помощью электронных схем. Например, могут применяться специальные антенные коммутаторы и линии задержки (рис. 15).
Линия задержки обеспечивает неодновременное излучение волн элементами антенны, в результате фазовый сдвиг волн из-за разных пройденных расстояний от элементов антенны до-линии 1'—1 будет скомпенсирован. В этих антеннах производится быстрое' сканирование путем подключения одних элементов и отключения других. Например, при отключении элементов-8 и 9 и при подключении элементов 15 и 16, направление излучения изменяется на некоторый угол а. Если элементы расположены по всей окружности, то при переключении элементов производится излучение акустических волн по всему горизонту, т. е. при излучении осуществляется электронное сканирование.
В гидролокаторе при секторе одновременного обзора 180° угловой размер антенны равен 270°.
Гидролокаторы с буксируемыми антеннами. Научно-исследовательские, поисковые и крупнотоннажные промысловые суда используют гидролокаторы с буксируемыми антеннами. В таких гидролокаторах антенна вместе с передающим и приемным устройствами помещается в специальный контейнер с обтекателем. Передача электрической энергии осуществляется по изолированному кабелю, длина которого достигает 3000 м, что позволяет буксировать антенну на глубине до 2000 м.
Применение таких антенн создает определенные преимущества, в том числе:
Рис. 15. Принцип сканирования диаграммы направленности
увеличивается дальность обнаружения промысловых объектов за счет возможности увеличения мощности при излучении. Акустическая антенна может быть выведена на ось глубоководного волнового канала, при этом дальность действия увеличивается в несколько раз;
Рис. 14. Экран станции «5о-паг 950»:
1 — рыба; 2, 4 — горизонтальный и вертикальный секторы поиска; 3 — шкала дистанции; Ь — шкала глубины; 6 — глубина объекта
уменьшается вредное влияние турбулентного слоя под килем «удна;
уменьшается влияние подповерхностного слоя, в котором присутствуют различные неоднородности, в том числе пузырьки воздуха. На глубине также не сказывается влияние качки при волнении моря;
погружение антенны ниже слоя температурного скачка устраняет его влияние;
уменьшается влияние судовых помех;
улучшаются условия для профилактических осмотров и ремонта антенны.
Использование буксируемых антенн имеет и свои недостатки, в том числе: применение громоздких кабельных лебедок; уменьшение скорости судна при буксировке антенн; затруднение маневрирования судна; затраты определенного времени для постановки и подъема буксируемой антенны.
