1.3 Изучение принципиальной схемы блока индикации.
Принципиальная схема основного блока — блока индикации, приведена на рис. 3. Он рассчитан на подключение до 10 блоков ИК приемников (по количеству ИК передатчиков).

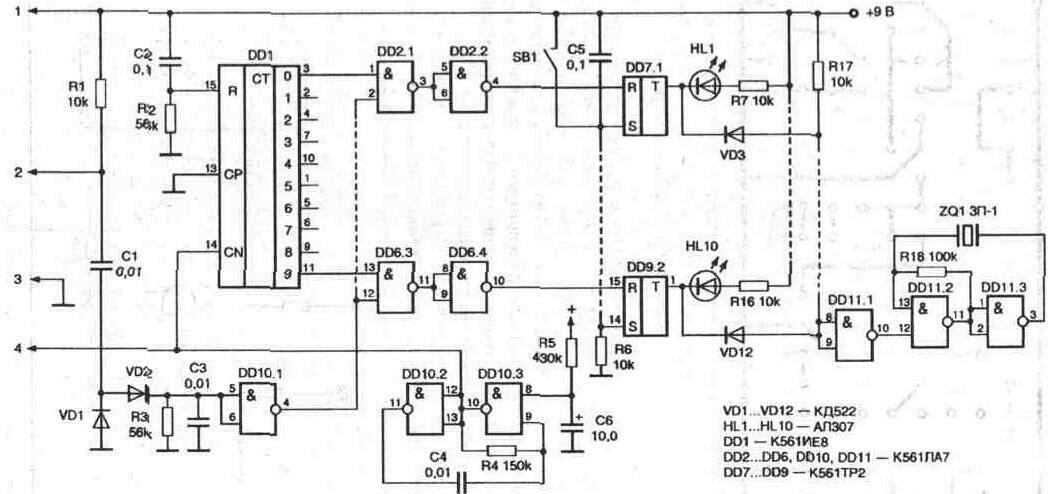

Рис. 3. Принципиальная схема блока индикации
На элементах DD10. 2 и DD10. 3 выполнен генератор тактовых импульсов частотой 600 Гц. При включении питания цепь R5C6 формирует отрицательный импульс, блокирующий генератор по выводу 8. После заряда конденсатора С6 до уровня логической единицы генератор начинает работать. Импульсы с его выхода CN (вывод 10 DD10. 3) поступают на вход счетчика DD1 (вывод 14), а также на входы блоков приемников через контакт 4 платы. Таким образом, счетчики датчиков и счетчик DD1 основного блока работают синхронно, и в каждый момент времени на вход 2 блока индикации поступают импульсы частотой 16 кГц только от одного из блоков приемников. Очередность работы приемных блоков определяется подключением катода диода VD3 к выходам счетчика DD1 (рис. 3). При появлении логической единицы на соответствующем выходе счетчика диод VD3 закрывается, разрешая проход импульсов на базу транзистора VT2.
С вывода 2 основного блока (рис. 3) эти импульсы через конденсатор С1 поступают на детектор, выполненный на диодах VD1, VD2. При этом на выводах 5 и 6 элемента DD10. 1 будет уровень логической единицы а при отсутствии импульсов — уровень логического нуля. Таким образом, сигнал, информирующий о состоянии датчика, включенного в данный момент, через инвертор DD10. 1 поступает на вентили DD2. 1, DD2. 3, DD3. 1, DD4. 3, DD5. 1, DD5. 3, DD6. 1 и DD6. 3. Их выходы через соответствующие инверторы подключены ко входам R триггеров DD7, DD8, DD9. По какой из цепей и на вход какого именно триггера поступит сигнал, зависит от состояния счетчика DD1, а следовательно, и от номера подключенного датчика. К выходам триггеров подключены светодиодные индикаторы HL1 —HL10. Диоды VD3—VD12, резистор R17, R18 и микросхема DD11 образуют звуковое сигнальное устройство.
При отсутствии нарушения (пересечения луча) на выходе инвертора DD10. 1 (вывод 4) будет уровень логического нуля, коммутаторы будут закрыты и на входы триггеров сигналы со счетчика не поступят. Устройство находится в дежурном режиме. При пересечении луча одного из датчиков на выходе элемента DD10. 1 (вывод 4) появится положительный импульс длительностью, равной одному такту, разрешающий прохождение сигнала с одного из выходов счетчика на вход соответствующего триггера. Триггер переключается в противоположное состояние, включится светодиод, соответствующий номеру сработавшего датчика, и раздастся звуковой сигнал тревоги. Установка триггеров в исходное состояние осуществляется кнопкой SB1 или, при включении питания, цепью С5, R6.
Настройка устройства заключается в установке частот генераторов тактовых импульсов подбором сопротивления резистора R2 (рис. 1) до получения на выходе элементов DD1. 3, DD1. 4 частоты 16 кГц и подбором сопротивления резистора R4 (рис. 3) до получения на выводе 10 элемента DD10. 3 частоты 600 Гц.
