Исследование работы двухтонального генератора Цель работы
1. Изучение принципа построения и работы двухтонального генератора, собранного на двух 555 таймерах.
2. Исследование влияния элементов двухтонального генератора, на частоту выходного сигнала.
Содержание работы
Изучение принципа построения и работы двухтонального генератора, собранного на двух 555 таймерах.
Исследование работы двухтонального генератора, собранного на двух ИМС LM555CN.
Составление отчета.
Защита лабораторной работы.
1. Изучение принципа построения и работы двухтонального генератора, собранного на двух 555 таймерах

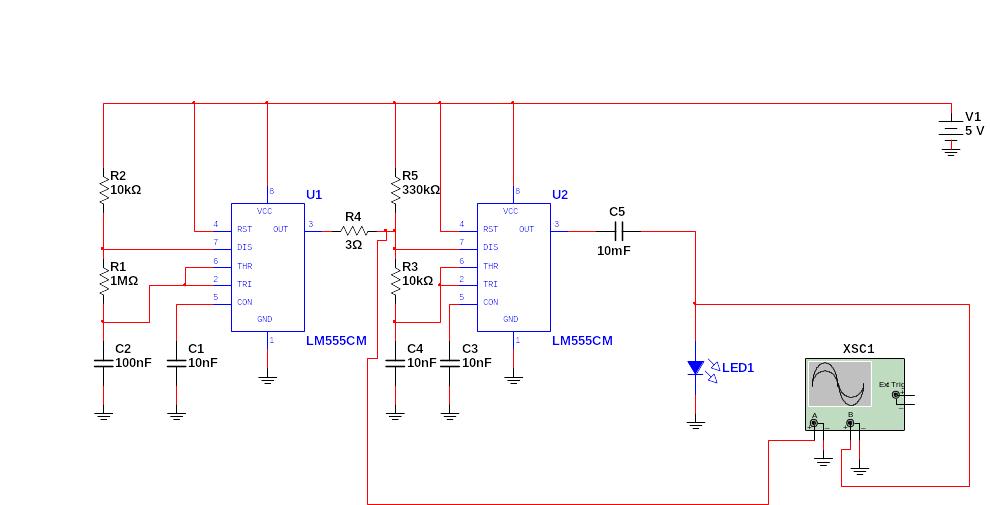

Схема двухтонального генератора показана на рис. 1. В ней используется два таймера 555, работающие как астабильные генераторы. Каждый из них генерирует отличную акустическую частоту. Генератор, построенный на U1, управляет работой другого генератора, выполненного на U2. Частота сигнала на выходе первого генератора U1 (сигнал модуляции) должна быть во много раз ниже частоты сигнала на выходе другого генератора U2 (модулированный сигнал). Частота процесса на выходе генератора U1 зависит от номиналов элементов С2, R1, R2. Выход первого генератора OUT подсоединен через резистор R4 к выводу DIS U2. Таким образом решена задача управления вторым генератором U2 (влияние на заряд и разряд конденсатора С4). В результате на выходе OUT второго генератора U2 получаем двухтональный акустический сигнал. Нагрузкой устройства может служить динамическая головка, подсоединяемая через конденсатор емкостью 10 мкФ (для демонстрации работы двухтонального генератора в схеме подключены светодиоды). Описанный двухтональный генератор наилучшим образом подходит для использования в схемах дверных звонков или двухтонональных сиренах. Генератор стоит запитывать в диапазоне напряжений +5...12 В.
В схеме частота микросхемы DA2 меняется за счет периодического изменения суммарного сопротивления в цепи заряда конденсатора С4, так как второй генератор (DA1) работает на более низкой частоте (0,7 Гц) и управляет переключением тональности.
Рис 2. Двухтональный генератор.
2. Исследование работы двухтонального генератора, собранного на имс lm555cn
2.1 Собрать в Multisim схему ждущего мультивибратора рис. 1
Для просмотра эпюр напряжения в схеме используется двухканальный осциллограф XSC1.
2.2 Исследовать влияние элементов навесных элементов
Меняя номиналы элементов R1, R2 и C2 добиться заданного преподавателем из таблицы 1 значения периода повторения выходного сигнала.
Таблица 1
|
75 |
70 |
65 |
60 |
55 |
50 |
45 |
40 |
35 |
30 |
25 |
20 |
Меняя номиналы элементов R3, R5 и C4 добиться заданного преподавателем из таблицы 2 значения периода повторения высокочастотных импульсов в выходном сигнале.
Таблица 2
|
140 |
130 |
120 |
110 |
100 |
90 |
80 |
70 |
60 |
50 |
40 |
30 |
Снять эпюры напряжений на выводах 3 (Выход) 555 таймеров.
