1.18 Термометр- вольтметр демонстрационный tв-1
Термометр-вольтметр демонстрационный ТВ-1 применяется при проведении демонстрационных опытов по теплоте и электродинамике при изучении температурной зависимости параметров различных материалов и устройств от температуры среды. Вольтметр используется при изучении электрических цепей.
Вид измеряемого параметра выбирается переключателем 1 «РОД РАБОТЫ».
В положении «t0C» переключателя 1 возможно измерение температуры в двух диапазонах, которые выбирают переключателем 2 «ДИАПАЗОН».

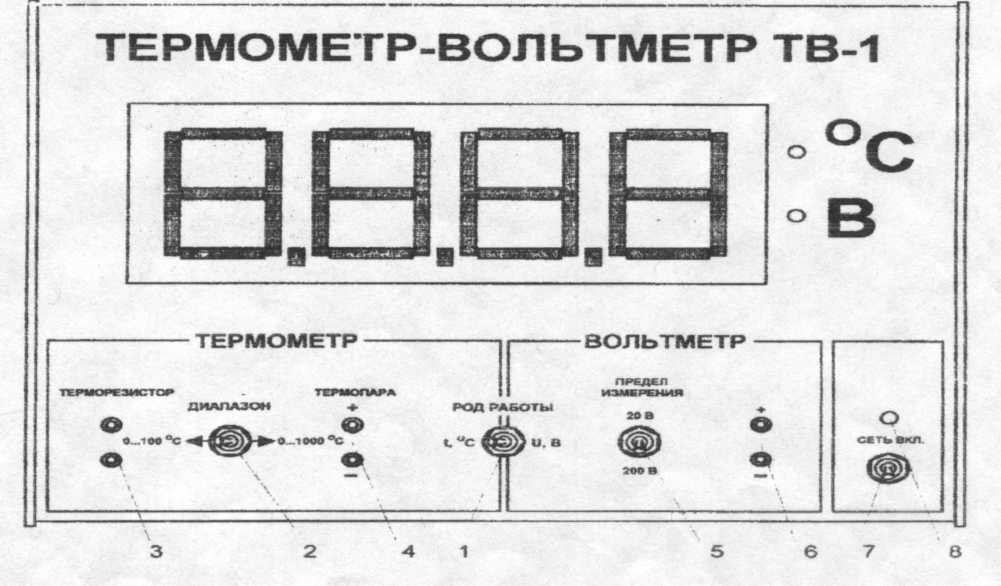

Рис. 12
При переводе переключателя 2 в положение «0... 100°С» измерительный датчик представляет собой терморезистор, который подключают к гнёздам 3 «ТЕРМОРЕЗИСТОР».
При переводе переключателя 2 в положение «0... 100°С» измерительный датчик представляет собой термопару демонстрационную, чувствительность которой равна 40мкв/град.С. При использовании термопары необходимо учитывать полярность её ЭДС и подключать датчик к гнёздам 4 «ТЕРМОПАРА» с соблюдением полярности.
При включении тумблера 1 в положение «U,B» прибор используется как вольтметр, работающий в двух диапазонах «20В» и «200В», которые выбираются переключателем 5.
Во внешнюю цепь вольтметра включается гнёздами 6 с соблюдением полярности.
Для питания прибора используется сеть напряжением 42В, частотой 50Гц. Для включения прибора тумблер 7 «СЕТЬ ВКЛ.» переводят в верхнее положение. При этом включается светодиодный индикатор 8 зелёного цвета.

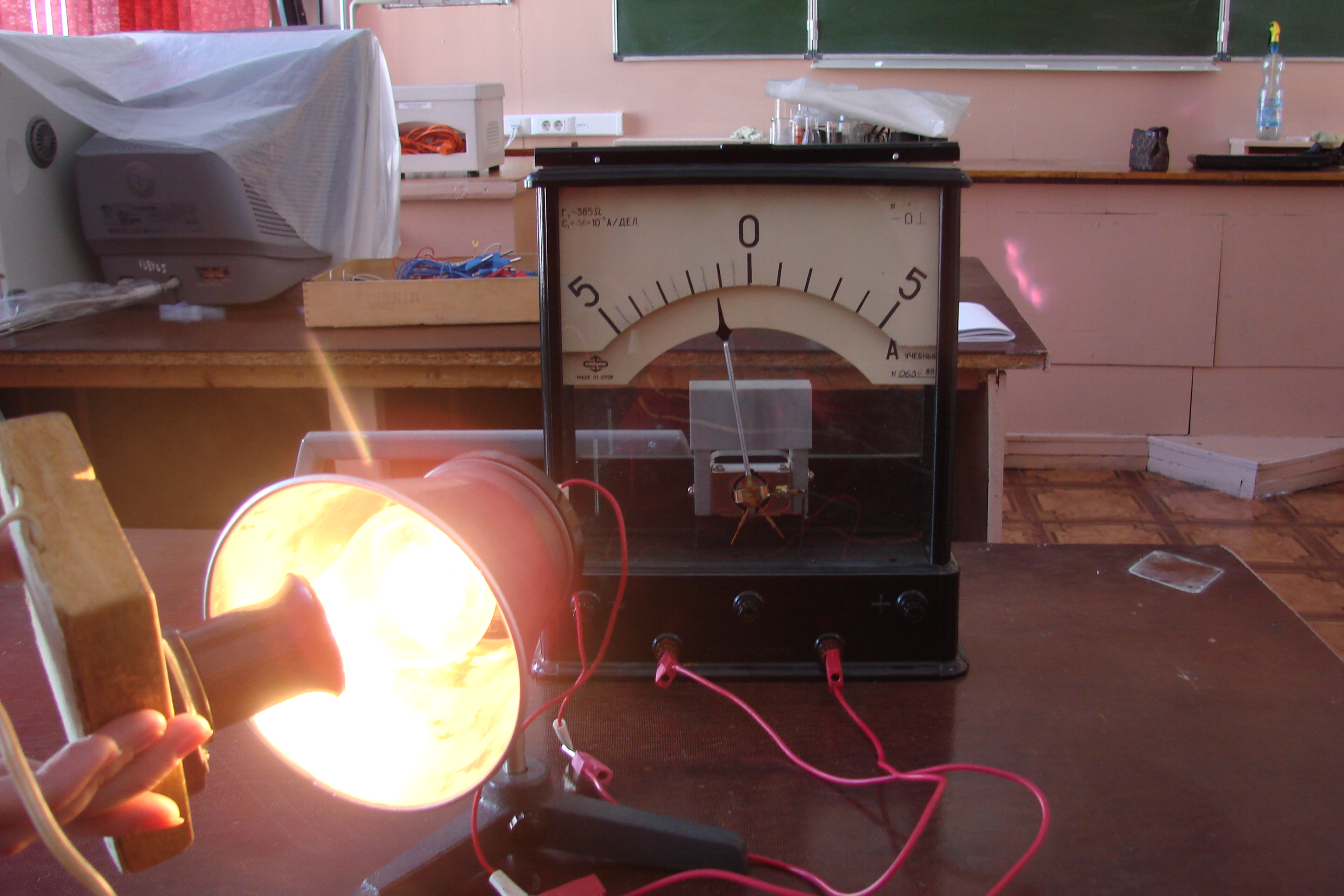

1.19 Демонстрация 1« Возникновение термотока»
Цель:
Приборы и материалы: термостолбик, гальванометр от амперметра, гальванометр чувствительный, лампа накаливания мощностью 60-75 Вт, проводники.
Ход эксперимента:
Подключить термостолбик к демонстрационному амперметру, соблюдая правила включения. Зафиксируйте показания гальванометра. Подключите к
гальванометру чувствительному Ml 032-М 1 и снова снимете показания прибора. Сделайте вывод.
Выводы:
1.20 Демонстрация 2 «Фототок»
Цель:
Приборы и материалы: фотоэлемент селеновый, амперметр демонстрационный, лампа накаливания на 60-75 Вт, соединительные провода.
Xoд эксперимента:
Для проведения этого опыта необходимо селеновый фотоэлемент подключить, с соблюдением полярности, к амперметру демонстрационному (включённому в качестве гальванометра) и, освещая его лампой накаливания, пронаблюдать возникновение тока в цепи. Исследовать зависимость силы тока от освещенности. Сделать вывод.
Выводы:

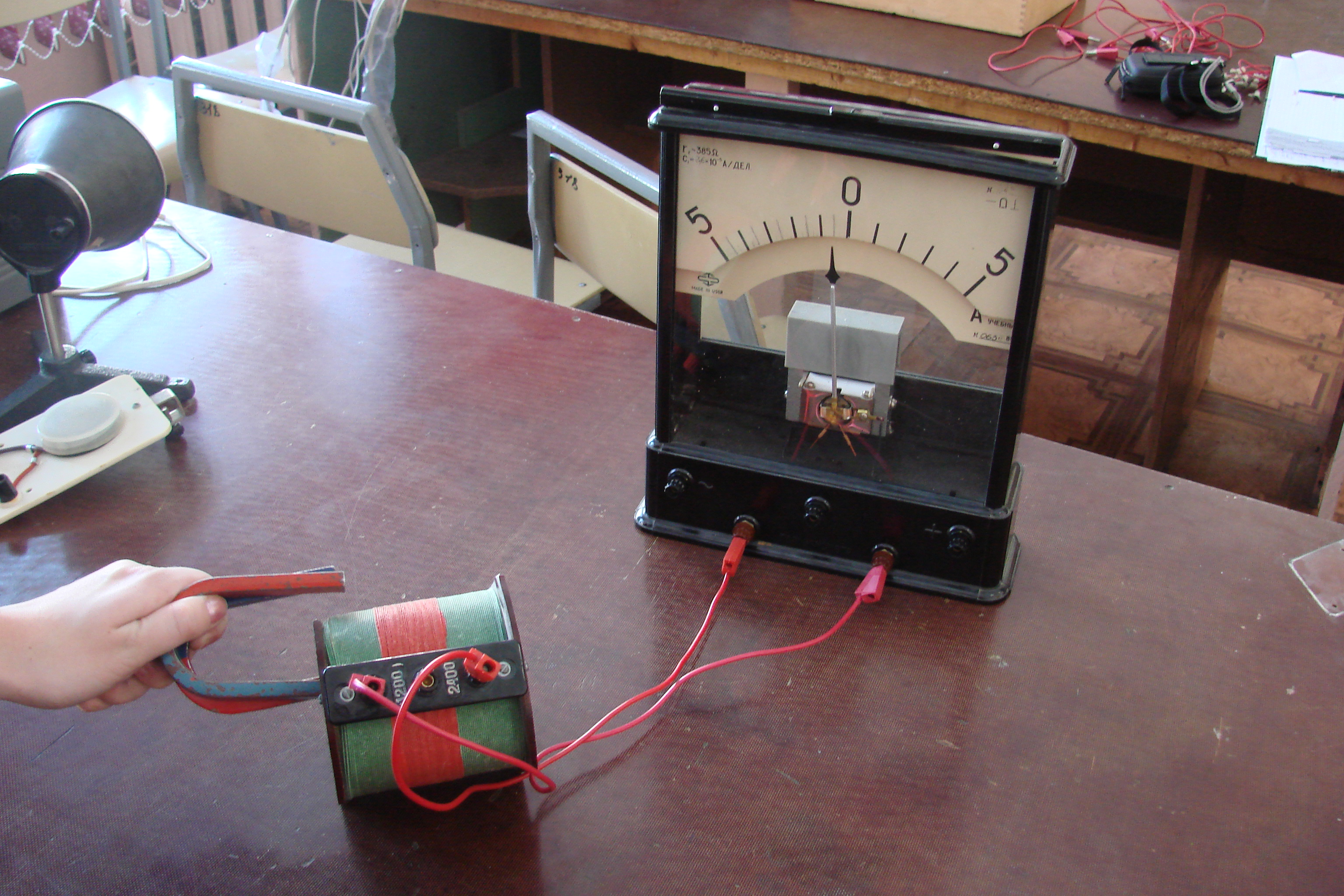

1.21 Демонстрация 3 «Возникновение индукционного тока»
Цель:
Приборы и материалы: дроссель, гальванометр от демонстрационного амперметра, провода, полосовые магниты.
Ход эксперимента:
Подключить дроссель с большим числом витков к клеммам гальванометра от демонстрационного амперметра. Перемещая магниты относительно дросселя, наблюдайте показания прибора. Затем измените направление
полюсов магнита и зафиксируйте показания. Перемещая дроссель относительно полосового магнита, вновь фиксируйте отклонение стрелки прибора. Сделайте вывод.
Выводы:
