Демонстрация 1. Отражение и преломление света
Цель:
Оборудование: оптическая скамья, лазерный диод + револьверная головка, лимб с полуцилиндром, диск со шкалой.
Устанавливаем ШОС на горизонтальной поверхности стола. После того, как мы убедились в правильности подготовки установки, собираем оптическую схему.

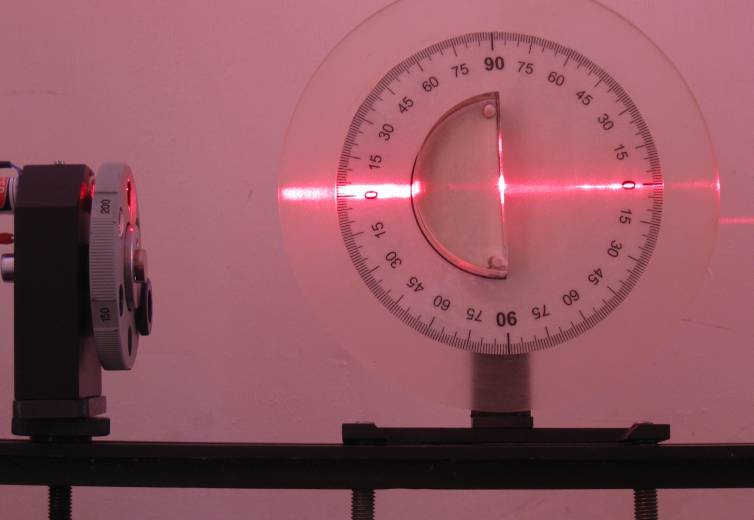

Рис. 2. Лимб с полуцилиндром (отметка 0 градусов)
Включаем питание лазерного диода. Револьверную головку ставим в положение «цилиндрическая линза». С помощью экранного диска со шкалой регулируем правильную высоту прохождения лазера, таким образом, чтобы луч входил и выходил через лимб под углом 0 градусов (Рис.2).
В след от пучка вводим полуцилиндр, чтобы луч падал на плоскую грань. Вращая полуцилиндр вокруг центра кривизны, устанавливаем прохождение луча через отметку 45 градусов, после чего видим, что отраженный луч луч проходит так же через отметку 45 градусов (Рис. 3).

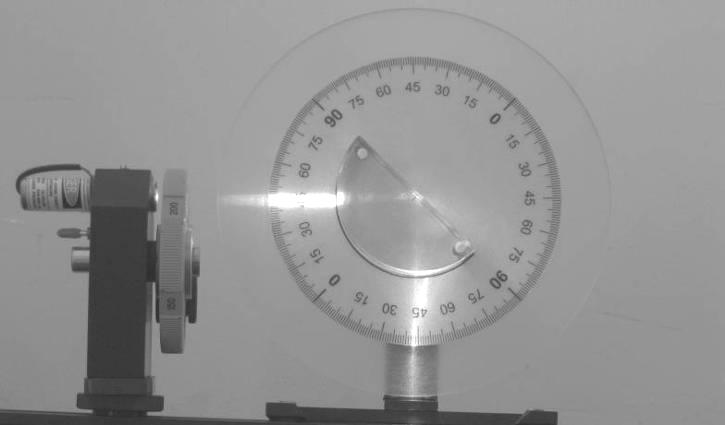

Рис. 4. Лимб с полуцилиндром (отметка 45 градусов)
Увеличив угол прохождения светового пучка лазера до отметки 75 градусов, мы видим, что угол отражения увеличился и составляет 75 градусов (Рис 17). Т.е. угол падения равен углу отражения.

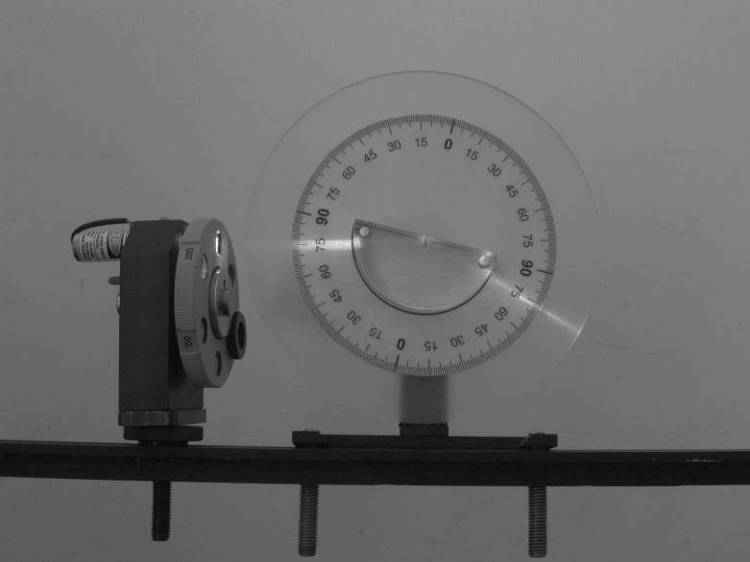

Рис. 5. Лимб с полуцилиндром (отметка 75 градусов)
Уменьшив угол наклона лимба с полуцилиндром до 30 градусов, мы видим, что угол отражения так же составляет 30 градусов, но появляется преломление светового пучка лазера под углом 45 градусов (Рис. 18).

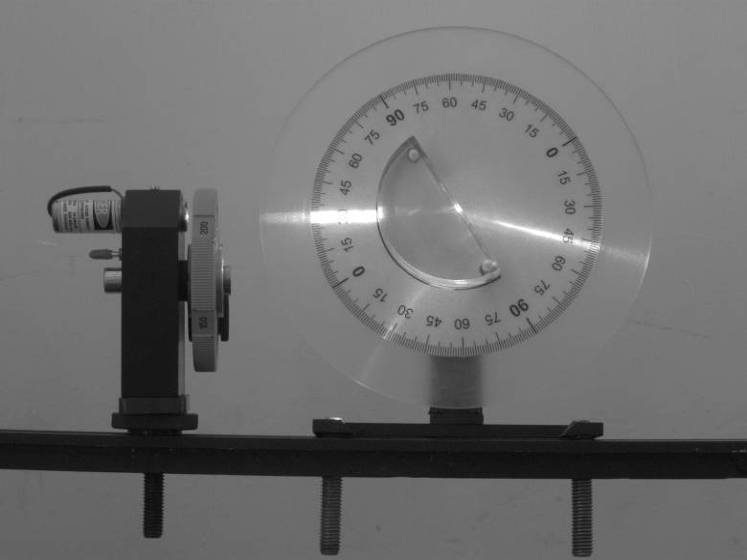

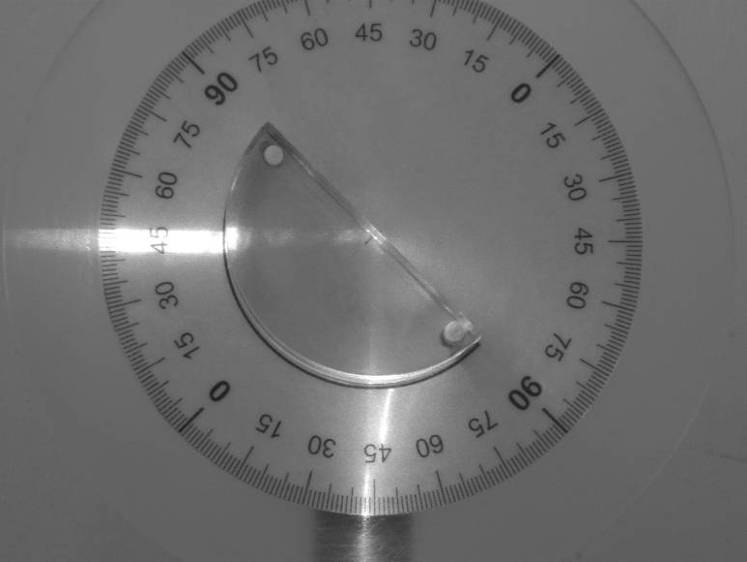

Рис. 6. Лимб с полуцилиндром (отметка 30 градусов)
5.4 Микроскоп. Устройство и принцип действия микроскопа
Микроскопы предназначены для студентов, учащихся школ, а также широкого круга любителей природы.
Под микроскопом могут рассматриваться:
- в проходящем свете - объект в виде препаратов, представляющих собой тонкий слой исследуемой ткани, которые можно приготовить на предметных стеклах;
- в отраженном свете – непрозрачные предметы толщиной до 40 мм.
Установите микроскоп на стол предметным столиком от себя.
Для удобства наблюдения тубусодержатель можно наклонить, опустив предметный столик микроскопа, вращением маховичков, установите предметное стекло с препаратом на столик, прижав его пружинными.
Поднимайте предметный столик таким образом, чтобы объектив оказался в плоскости столика, на расстоянии, равном толщине препарата плюс 1—8мм для объектива. Глядя панкратический окуляр, медленно опускайте столик до тех пор, пока в поле зрения не появится изображение препарата. При фокусировке можно осторожно передвигать препарат, т.к. подвижное изображение гораздо легче заметить, чем неподвижное. Найди изображение, еще более медленным вращением маховичков добейтесь наиболее резкого изображения.
Качество изображения в микроскопе в значительной степени зависит от освещения, поэтому настройка освещения является важной подготовительной операцией. Свет должен с помощью зеркала направляться через диафрагму предметного столика на препарат. Наблюдая в окуляр, поворачивайте зеркало до тех пор, пока все поле зрения не окажется равномерно освещенным.
Фокусировка может считаться законченной, когда будут максимально устранены недостатки изображения в виде полос, пятен, бликов.
Сначала используйте наименьшее увеличение окуляра и объектив 8х поисковый, затем смените объектив, на рабочий — 20х или 40х.
