Содержание

Введение 4

1.Архитектурно – строительная часть 5

1.1.Генеральный план 5

1.2.Объемно – планировочное решение 9

1.3.Теплотехнический расчет ограждающих конструкций 11

1.4.Определение глубины заложения фундамента 14

1.5.Конструктивное решение здания 15

1.5.1.Фундаменты под стены 15

1.5.2 Стены и перегородки 15

1.5.3. Перекрытия и покрытия 15-16

1.5.4.Лестница 16

1.5.5.Крыша,кровля 17

1.6.Отделка здания 17

1.6.1.Внутренняя отделка 17

1.6.2Полы 17-18

1.6.3.Окна и двери 18-19

1.6.4.Наружная отделка 19

1.7.Санитарно- техническое и инженерное оборудование 20

1.7.1.Санитарно-техническое оборудование 20

1.7.2.Электротехнические устройства 20

1.7.3.Слаботочные устройства 20

1.7.4.Мусороудаление 21

1.8. Спецификация сборных железобетонных изделий 21-22

1.9. Технико-экономические показатели 23 1.10. Заключение. 24 1.11 Список использованных материалов. 25

Введение.

Сегодня на рынке строительства жилых домов существует три основные технологии: кирпичное, монолитное и панельное. Требования к современному домостроению просты — каждый хочет, чтобы его дом был качественным, надежным, построенным из современных и экологически чистых материалов, имел интересный архитектурный облик и разнообразные варианты планировок квартир. И именно кирпичные дома в полной мере соответствуют этим требованиям.

По экологичности данный материал вне конкуренции, так как он изготавливается из натуральной глины. Построенные из кирпича дома имеют максимально комфортный микроклимат помещений, благодаря гигроскопичности материала — способности впитывать из атмосферы избыток влаги или вырабатывать ее в случае недостатка. Стены кирпичных домов за счет большой тепловой инерции и внутренней пористой структуры поддерживают в квартире наиболее оптимальный для человека баланс влажности, что очень важно для здоровья людей, особенно тех, кто страдает аллергией.

Кроме того, кирпич обладает великолепными теплосберегающими свойствами. Пористая структура материала позволяет удерживать тепло внутри помещения. Летом в кирпичном доме прохладно, а зимой тепло.

1.Архитектурно – строительная часть.

1.1.Генеральный план

Исходные данные:

5-ти этажный жилой дом, находится в городе Нальчик.

Климат региона континентальный. Климатический район – IV;

Грунт – суглинок;

Глубина промерзания грунтов 0,6 м;

Уровень грунтовых вод ниже подошвы фундамента;

Рельеф участка спокойный;

Класс здания по капитальности III;

Класс здания по огнестойкости III;

Проектируемый жилой дом находится в одном из кварталов микрорайона.

Общая дворовая территория квартала имеет следующие элементы благоустройства:

1. три жилых дома;

2. детский сад;

3. лесопарк, освещаемый в вечернее время, обустроенный пешеходными дорожками и лавками;

4. детскую площадку;

5. спортивную зону для игры в футбол и баскетбол;

6. парковочное место;

7. площадку для выгула собак;

На участке строительства тротуары устраиваются шириной 1,5 м.

Внутри дворовые проезды 3,5 м, пешеходные дорожки заасфальтированы. Участок озеленен газонной травой, деревьями лиственными (клен, дуб) и хвойных пород (ель, лиственница).

Вертикальная планировка.

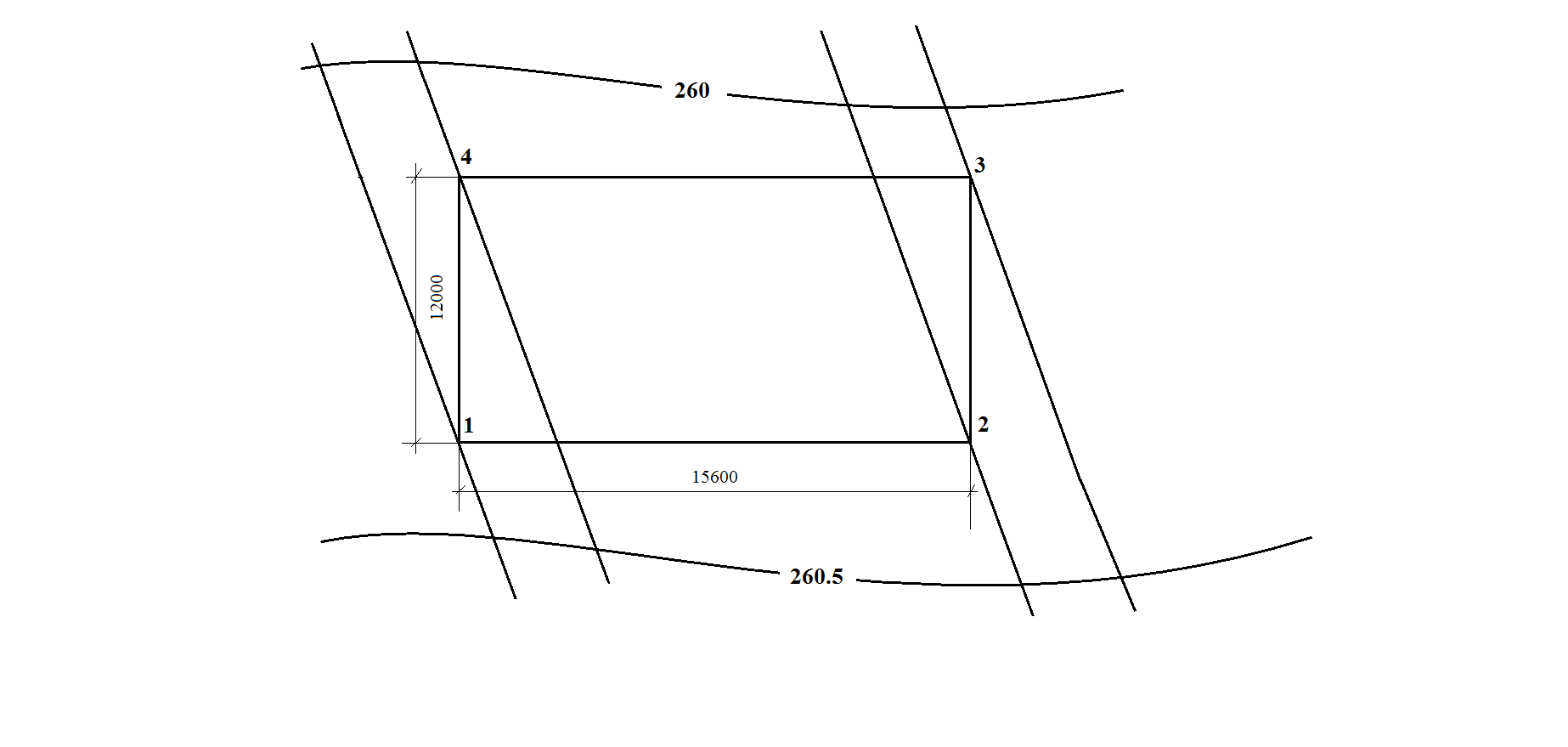

Вертикальная планировка выполняется для определения отметок по углам здания и чистого пола, уклонов по зданию, а также положения здания относительно горизонталей (рисунок 1).

Здание прямоугольное в плане с размерами 12 × 15,6м. Естественный рельеф – равнинный. Цифрами обозначаем углы здания. Замеряем расстояние между горизонталями по линиям проходящим через углы здания, составляем соотношение сторон подобных треугольников и определяется величина превышения, и соответственная отметка естественного рельефа (черная).

Сначала необходимо определить черные отметки по углам здания. Они определяются по формуле:

, м где,

H_a – отметка наименьшей горизонтали;

H_b – отметка наивысшей горизонтали;

l – расстояние от угла до наименьшей горизонтали ,м

L – расстояние в метрах между горизонталями.

Определим черные отметки:

По углу 1: По углу 2: По углу 3:

м; м; м;

По углу 4:

м;

После определения отметок углов здания, необходимо найти уклоны по сторонам здания. Они находятся по формуле:

После определения уклонов по сторонам здания найдем средний уклон и примем его как проектный :

I_{проектно}

I_{проектно}=

I_{проектно}=0,015

Теперь нужно определить красные отметки углов здания по формуле :

, м где,

H_п – отметка предыдущего угла;

I – проектный уклон;

d – расстояние между углами;

 - в зависимости от направления уклона.

Принимаем наибольшую черную отметку рельефа за проектную.

H_ч=260,93м

Совпадение начальных и конечных отметок и близость значения отметок свидетельствует о правильности выбранного угла.
