1 Интерфейс программы SolidWorks

Окна документов SW содержат две панели, показанные на рисунке 1:

  • В левой панели окна содержится следующее:

  • Дерево конструирования Feature Manager, в котором отображена структура детали, сборки или чертежа.

  • Property Manager (Менеджер свойств) обеспечивает дополнительный способ создания эскизов и другие виды взаимодействия с приложением SolidWorks.

  • Configuration Manager (Менеджер конфигураций) служит для создания, выбора и просмотра многочисленных конфигураций деталей и сборок в документе.

  • Правая панель представляет собой графическую область, в которой выполняются различные операции над деталью, сборкой или чертежом.

Дерево конструирования облегчает:

    1. Выбор элементов модели по имени.

    2. Корректировку типа и количества света, освещающего деталь или сборку.

    3. Выбор плоскости для рисования.

    4. Погашение или скрытие выбранных элементов.

    5. Временный возврат модели или сборки в предыдущее состояние с помощью полосы отката.

    6. Поиск элемента в дереве конструирования.

    7. Определение и изменение последовательности, в которой перестраиваются элементы.

    8. Отображение размеров элементов, которые можно выполнить, дважды щелкнув левой кнопкой мыши на имя элемента.

    9. Переименование элементов.

    10. Добавление нового уравнения, редактирование или удаление уравнения.

    11. Переключение между списком элементов и списком именованных конфигураций.

    12. Управление отображением размеров и примечаний.

2 Основные панели инструментов

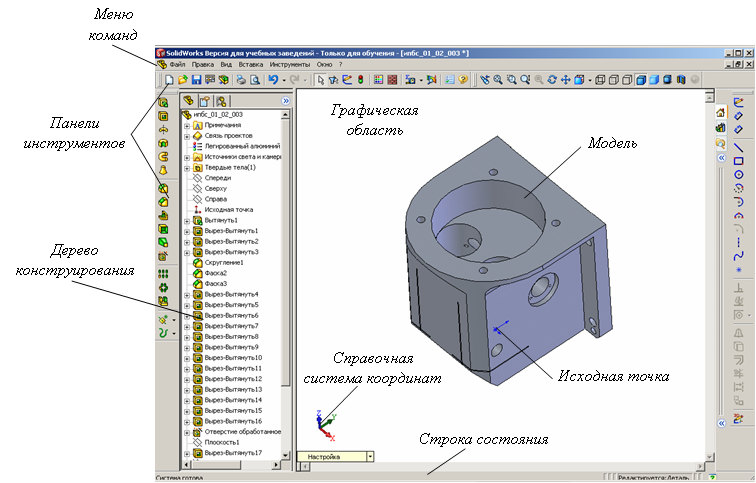

Рисунок 2 – Общий вид окна SolidWorks

Доступ к функциям SolidWorks можно получить с помощью панелей инструментов (рисунок 3). Панели инструментов организованы по своим функциям; например, панель инструментов «Эскиз» или «Сборка». Каждая панель инструментов содержит отдельные значки, обозначающие определенные инструменты, например, Вращать вид, Круговой массив, Окружность и т. д.

Панели инструментов можно отображать и скрывать, располагать по всем четырем сторонам окна SolidWorks или перемещать в графической области. Их можно располагать по краям графической области (как правило) или перетащить в нее и оставить на экране. В SolidWorks состояние панелей инструментов сохраняется от сеанса к сеансу. Кроме того, можно добавлять или удалять инструменты для настройки панелей инструментов.

Рассмотрим наиболее часто используемые панели инструментов.

На рисунке 4 изображена панель инструментов «Стандартная», которая позволяет выполнить различные операции с файлами и буфером обмена. Здесь же находятся значки инструментов печати и предварительного просмотра документов, а также значки для перестройки детали, перерисовки содержимого экрана, а также доступа к справочной системе.

Панель инструментов «Вид», показанная на рисунке 5, позволяет выполнять операции ориентирования , панорамирования и масштабирования модели. С ее помощью можно также управлять выводом на экран различных представлений модели, например, каркасное представление или представление с тенями. Кроме того, с помощью этой панели можно вращать и перемещать модель в графической области.

Рисунок 6 – Панель инструментов «Стандартная»

Рисунок 7 – Панель инструментов «Вид»

Панель инструментов «Стандартные виды» (рисунок 8) предоставляет инструменты для вращения эскиза, модели или сборки в любом из стандартных видов (спереди , сзади , справа , слева , изометрия и перпендикулярно ).

Рисунок 9 – Панель инструментов «Стандартные виды»

Для создания эскизов (двухмерных и трехмерных ) необходимо использовать панель инструментов «Эскиз», показанную на рисунке 10. Данная панель также используется для простановки размеров и включения и отключения масштабной сетки .

Рисунок 11 – Панель инструментов «Эскиз»

Для создания объектов эскиза используется панель инструментов «Инструменты эскиза», на которой размещены инструменты черчения окружностей, дуг, линий и других объектов (смотри рисунок 12). Здесь же находятся инструменты для зеркального отображения , отсечения и удлинения геометрических элементов эскиза и выполнения других операций. В версиях программы начиная с SW2004 панели инструментов «Эскиз» и «Инструменты эскиза» объединены в одну панель «Эскиз».

Рисунок 13 – Панель инструментов «Инструменты эскиза»

Панель инструментов «Элементы» (рисунок 14) обеспечивает инструменты для создания элементов модели. Сюда входят операции вытягивания , поворота , создание элементов по траектории , по сечению , скругления , фаски и т. д.

Рисунок 15 – Панель инструментов «Элементы»

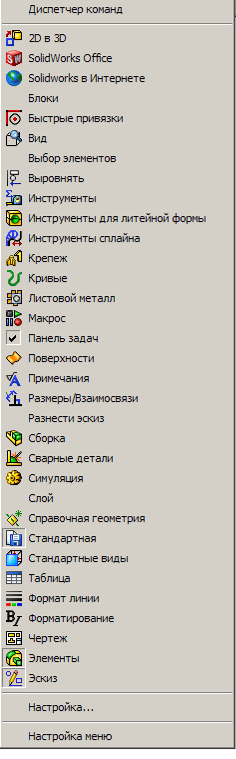

Рисунок 16 – Подменю «ВидПанели инструментов»

Назначение и состав других панелей инструментов смотрите в Руководстве пользователя ( →Справка по SolidWorks→Основные принципы SolidWorks→Панели инструментов).

Для того чтобы отобразить или скрыть отдельные панели инструментов, выберите меню «Вид→Панели инструментов» или правой кнопкой мыши щелкните на рамку окна SW. Появится список всех панелей инструментов, показанный на рисунке 17. Панели, отмеченные галочкой, видны на экране, а те, которые не отмечены, ‑ скрыты. Щелкнув левой кнопкой мыши на имя панели инструментов, можно включить или отключить (повторный щелчок) ее отображение.
