2.3.2 Расчет контактных напряжений
Окружная скорость в зацеплении, м/с
Vокр =
(33)
где n1-частота вращения шестерни (об/мин);
По нормам плавности (таблица
2.6), в зависимости от окружной скорости
в зацеплении, назначают степень точности
зубчатых колес и определяют коэффициент
нагрузки
.
Таблица 2.6.
Вид зубьев |
Вид передачи |
НВ |
Степень точности по ГОСТ 1643-81 (по нормам плавности) |
||||
3,4,5 |
6 |
7 |
8 |
9 |
|||
Окружная скорость до…, м/с |
|||||||
Прямые |
Цилинд- рическая |
≤350 >350 |
>12 >10 |
18 15 |
12 10 |
6 5 |
4 3 |
Коническая |
≤350 >350 |
>7 >6 |
10 9 |
7 6 |
4 3 |
3 2,5 |
|
Непря- мые |
Цилинд- рическая |
≤350 >350 |
>25 >20 |
36 30 |
25 20 |
12 9 |
8 6 |
Коническая |
≤350 >350 |
>16 >13 |
24 19 |
16 13 |
9 7 |
6 5 |
Коэффициент нагрузки вычисляется по формуле
,
(34)
где КНа -коэффициент , учитывающий неравномерность распределения нагрузки между парами зубьев, для прямозубых колес КНа = 1, для косозубых по графику(рис.2).

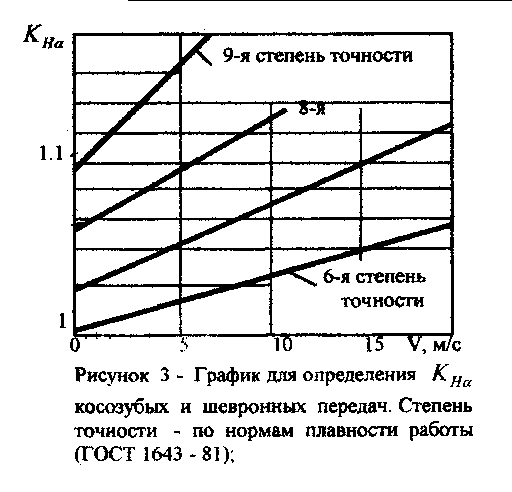

Рис. 2. График для определения КHα косозубых и шевронных передач
- коэффициент
неравномерности распределения нагрузки
по длине контактной линии, величина
которого выбирается по графикам (рис.
3) в зависимости от расположения зубчатых
колес относительно подшипниковых опор,
твердости колес и коэффициента ширины
ψbd. Цифры
у кривых соответствуют передачам на
схемах справа
(35)
- коэффициент динамичности нагрузки,
принимаемый по таблице 2.7. В числителе
значения для прямозубых передач, в
знаменателе - для косозубых.
Степень точности зубчатых колес в зависимости от окружной скорости.
Таблица 2.7. Значения коэффициентов КHV
Степень точности |
Твердость на поверхности зубьев колеса |
Окружная скорость V, м/с |
||||
до 1 |
св. 1 до 3 |
св. 3 до 8 |
св. 8 до 12 |
св. 12 до 18 |
||
6-я |
> 350HB |
|
|
|
|
|
≤ 350HB |
|
|
|
|
|
|
7-я |
> 350HB |
|
|
|
|
|
≤ 350HB |
|
|
|
|
|
|
8-я |
> 350HB |
|
|
|
|
|
≤ 350HB |
|
|
|
|
- |
Н
1
≤ 350 НВ или Н2 ≤ 350 НВ
Н1 › 350 НВ или Н2 › 350 НВ
Р
ис.

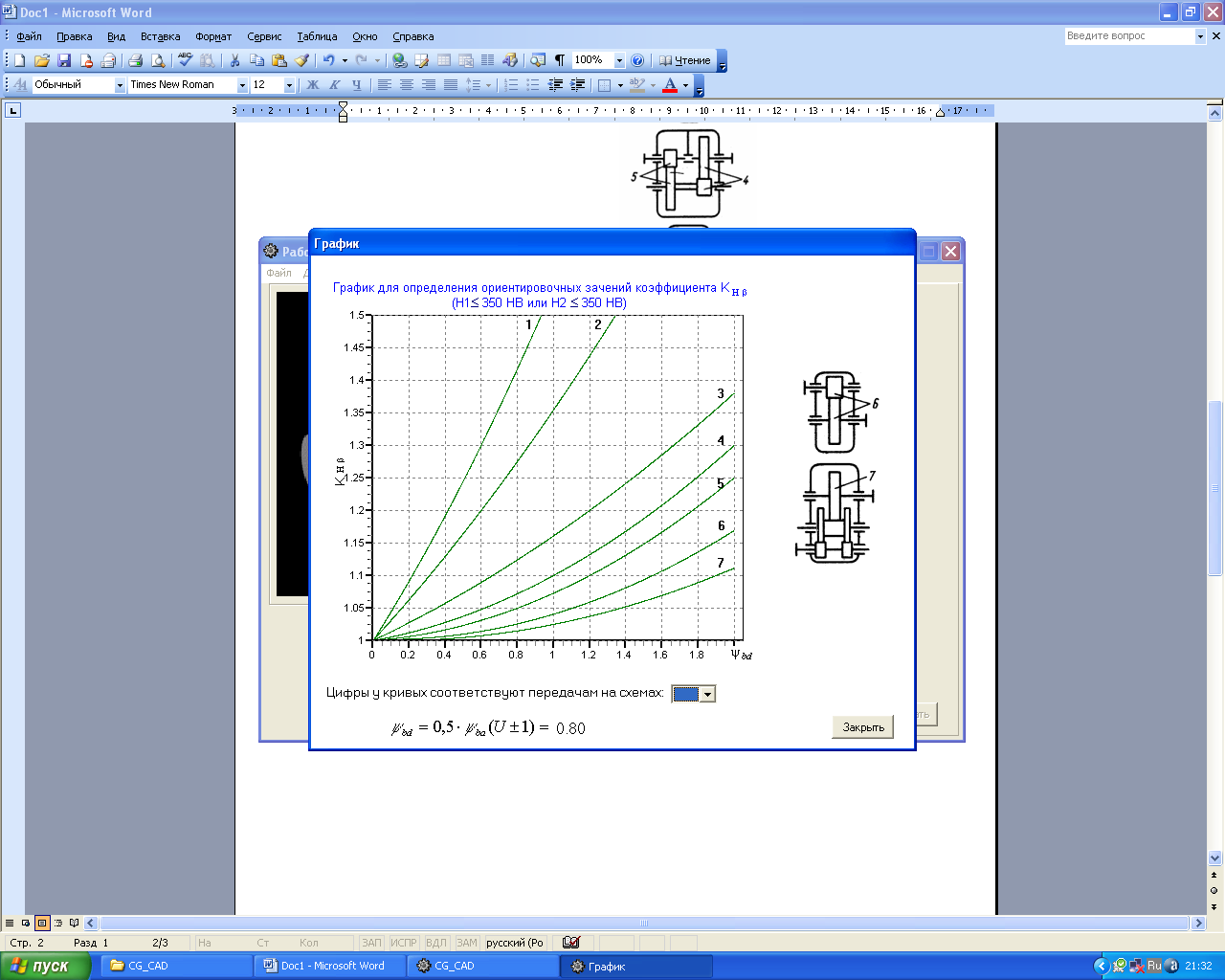

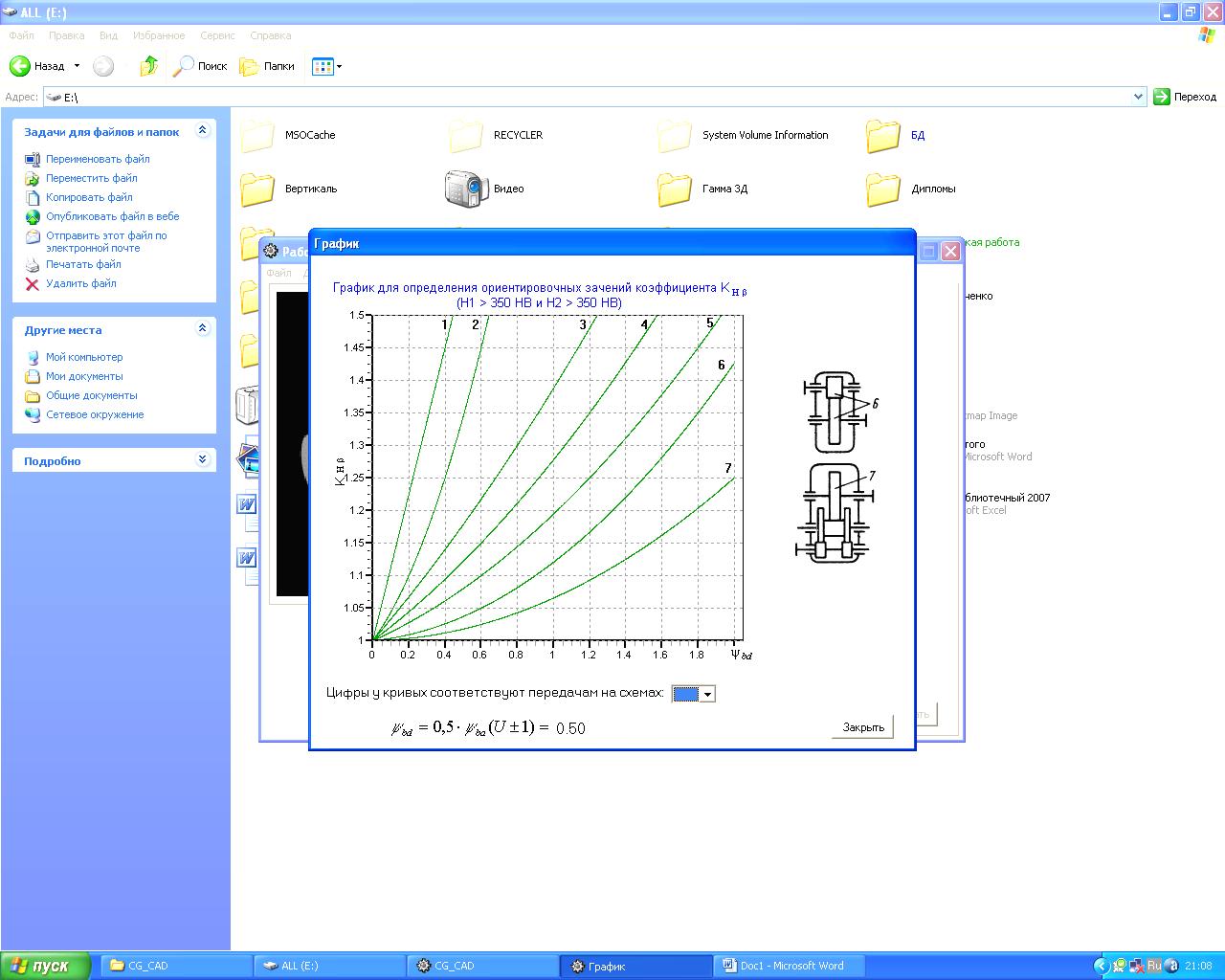

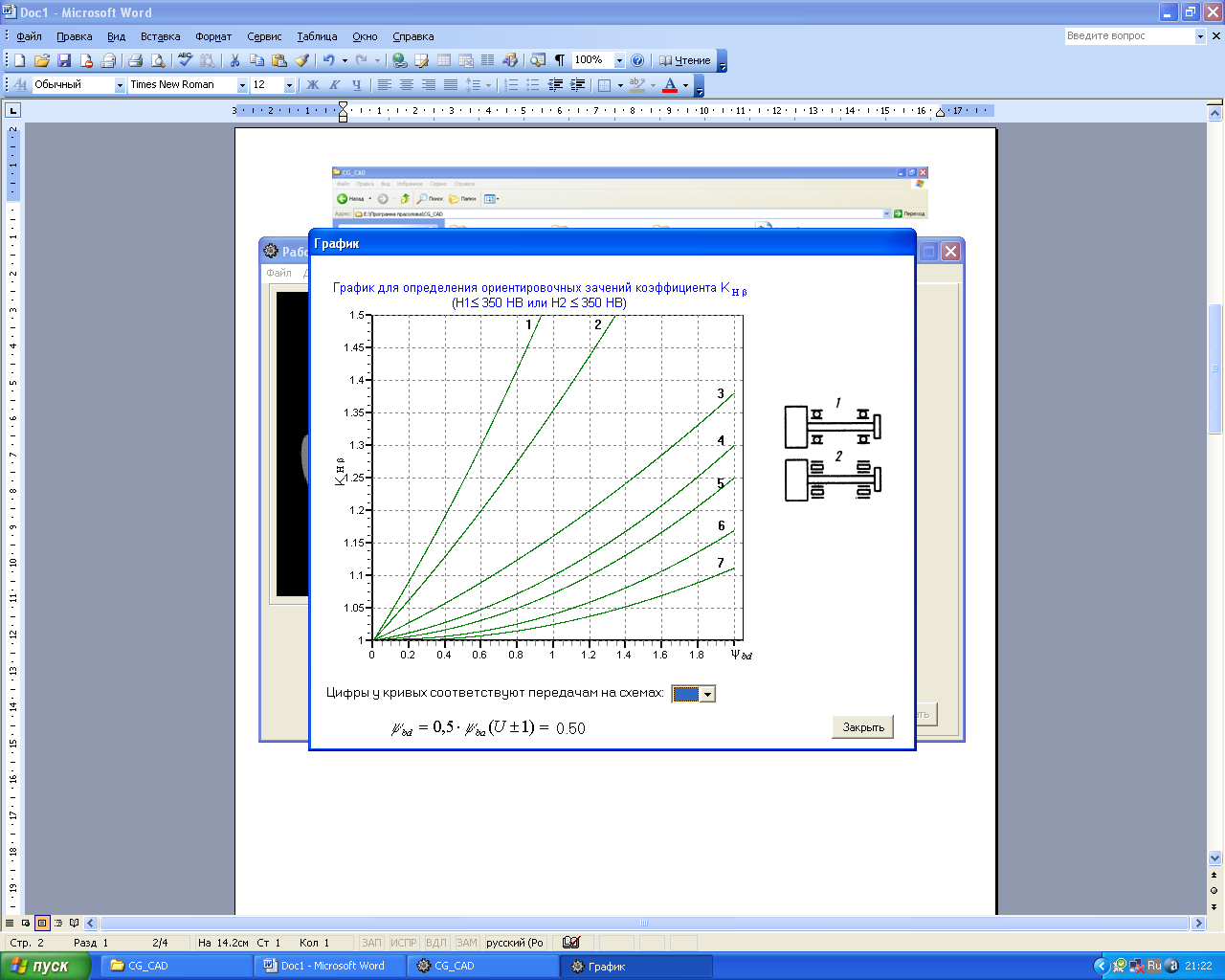

3. Графики для определения ориентировочных
значений
Действительные (рабочие) контактные напряжения определяют по формуле
=
,
(36)
где Zσ = 9600 для прямозубых, Zσ = 8400 для косозубых передач.
В формулу для вычисления контактных
напряжений подставляют уточненные
значения
,
,
.
Действительные контактные напряжения
должны находится в интервале
,
иначе - изменяют коэффициент ширины
колеса ψbа и
ширину b2.
