Тест «визуализаторы» 2012 - 13
1. Каким образом обеспечивается одинаковая ориентация молекул в ЖК-мониторах? Выберите из предложенных правильные варианта ответа:
При включении подается специальный импульс повышенной амплитуды, который устанавливает все молекулы в одинаковое положение.
На стеклянные подложки поверх управляющих прозрачных электродов наносится подготовленная с помощью метода притирания (rubbing) пленка, которая соприкасается с молекулами ЖК-вещества и ориентирует их одинаковым образом.
В качестве ориентирующей может использоваться алмазоподобная углеродная пленка (DLC = Diamond-Lice Carbon), необходимая микроскопическая структура на поверхности такой DLH-пленки формируется методом бомбардировки пучком медленных ионов.
При включении обычного управляющего напряжения все молекулы ЖК-вещества без всяких мер ориентируются должным образом.
2. Какой из рассматриваемых проекторов имеет лучшую контрастность?
Проектор, в характеристиках которого указана контрастность по тесту Full On/Off – 1000.
Проектор, в характеристиках которого указана контрастность по тесту Cheker-board – 800.
При определении контрастности по тесту Full on/off «полное включение/выключение» на экран проецируется белое поле, а затем черное, после чего определяется отношение освещенностей в их центре; при проведении теста Chekerboard «шахматное доска» на экран проецируется изображение черно-белого шахматного поля. Контрастность при этом определяется как отношение средней освещенности в центрах белых и черных клеток. Более объективным является значение контрастности, полученное по тесту Chekerboard поскольку учитывается изменение освещенности темных полей, обусловленное наличием соседних светлых областей. Это значение всегда меньше, чем значение, полученное в результате теста Full On\Off (примерно в 1.5 2.5 раза).

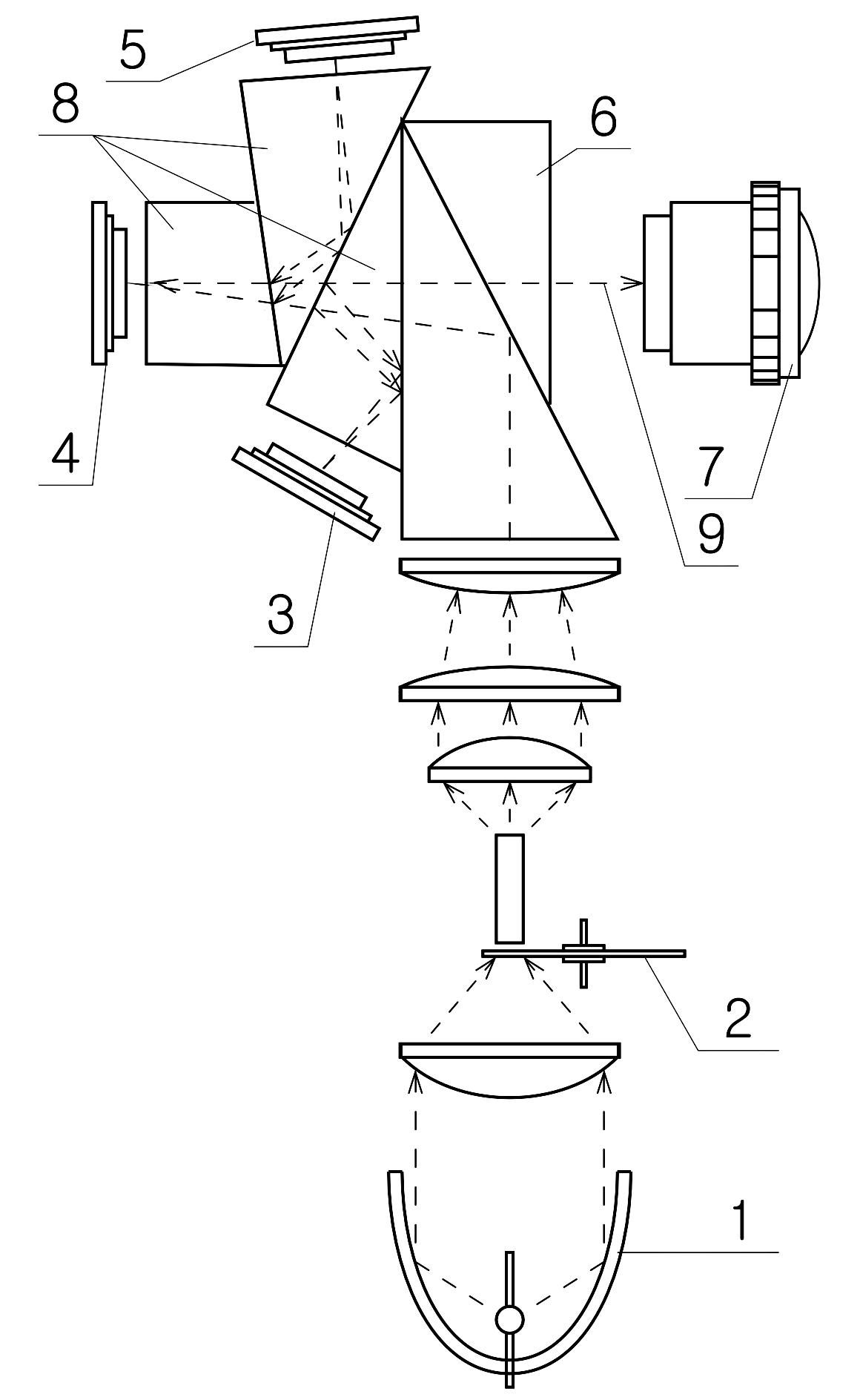

3. Назовите - оптическая схема какого проектора приведена на рисунке, и укажите ошибку, которая допущена:
Трехматричный DLP-проектор |
источник света;
световод
DMD (B);
DMD (G);
DMD (R);
призма полного внутреннего отражения;
объектив;
дихроичная призма;
полноцветный световой поток.
2 – не световод, а вращающийся диск с цветными светофильтрами, который используется в одноматричном и двухматричном DLP-проекторах (цветовые фильтры разные). В Цветовой фильтр в трехматричных DLP-проекторах отсутствует. Прошедший через призму полного внутреннего отражения световой поток поступает в систему дихроичных призм, разделяющих его на потоки базовых цветов, каждый из которых направляется на предназначенную только для него DMD-матрицу. Т.е. детали 2 вообще не должно быть в трехматричном фильтре
|
4. Запишите формулу закона Малюса, расшифруйте при этом обозначения:
|
где: где I0 – интенсивность поляризованного света, подающего на второй поляризатор-анализатор;
φ – угол между плоскостями поляризации поляризатора и поляризатора-анализатора;
I – интенсивность поляризованного света на выходе второго поляризатора-анализатора.… ?
5. Укажите причину(-ы) ограниченного срока службы плазменных панелей переменного тока:
