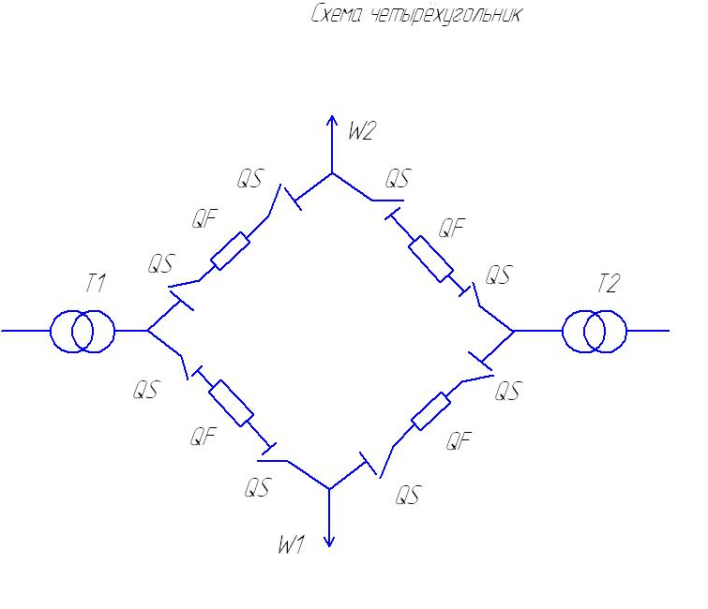

86) Схемы с малым числом выключателей. Схемы ру типа многоугольников и дробным числом выключателей на линию. Достоинства и недостатки.
Достоинства:
Уменьшается число выключателей
Увеличивается надежность и технологическая гибкость системы
Недостатки:
Усложняется ремонт и эксплуатация системы.
Повышенные требования к диспетчерскому персоналу
87)Понятие об ударном токе короткого замыкания. Ударный коэффициент, пределы его изменения.
Ударный ток КЗ – это максимальное мгновенное значение полного тока КЗ при наиболее неблагоприятных условиях. Для электрических схем с преобладанием индуктивности ( r к = 0) такими условиями являются : 1) КЗ происходит при режиме холостого хода; 2) к.з. проходит в момент прохождения напряжения через нуль.
Ударный ток имеет место приблизительно через полпериода после начала КЗ, что соответствует 0, 01 сек.
__
iу = √2 I“ ( 1 + e --0,01 / Tа ) = I“ ку
I“ - сверхпереходный ток (начальное значение периодической составляющей тока кз)
Ку = ( 1 + e --0,01 / Tа ) -- ударный коэффициент
Та = Хк / 314 rк )
Пределы значения удареого коффициента 1 < Ку < 2.
