3.Особенности оформления графической части проекта

С основными требованиями по оформлению чертежей студенты уже ознакомлены при выполнении курсовой работы. Эти требования изложены в методических указаниях «Проектирование несущих конструкций одноэтажного каркасного здания».

Наиболее полно современные основные требования по оформлению учебно-конструкторской документации, в том числе и рабочих чертежей железобетонных конструкций, приведены в [7].

При выполнении рабочих чертежей железобетонных конструкций следует соблюдать соотношение толщин линий, которое принято для изображения:

S — ненапрягаемой арматуры: рабочей, монтажной распределительной;

1,5 S — предварительно напрягаемой арматуры;

0,5 S — контуров железобетонного элемента;

0,25 S — осевых размерных и выносных линий;

где S — толщина сплошной основной линии, равная 0,6…1,4 мм.

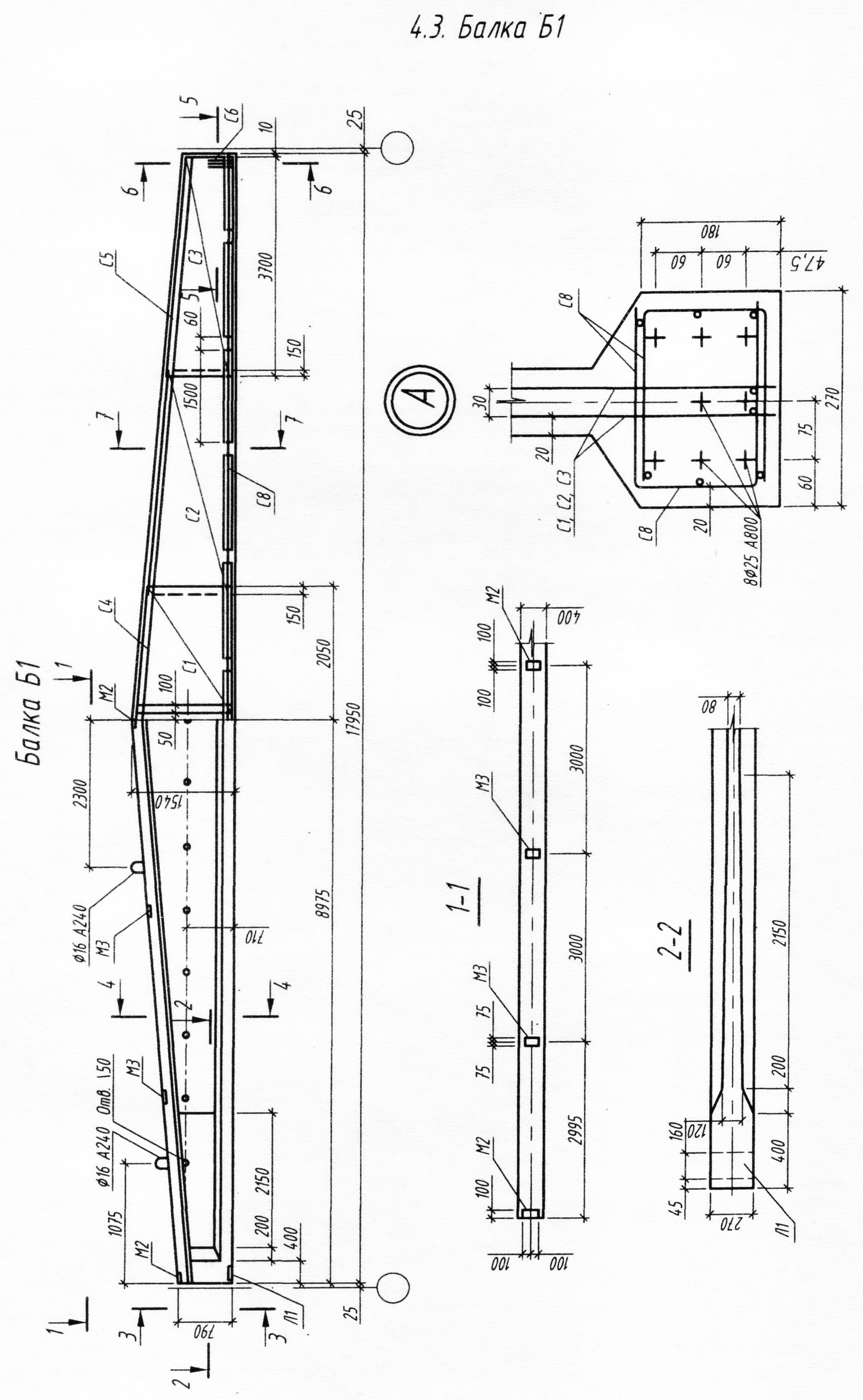

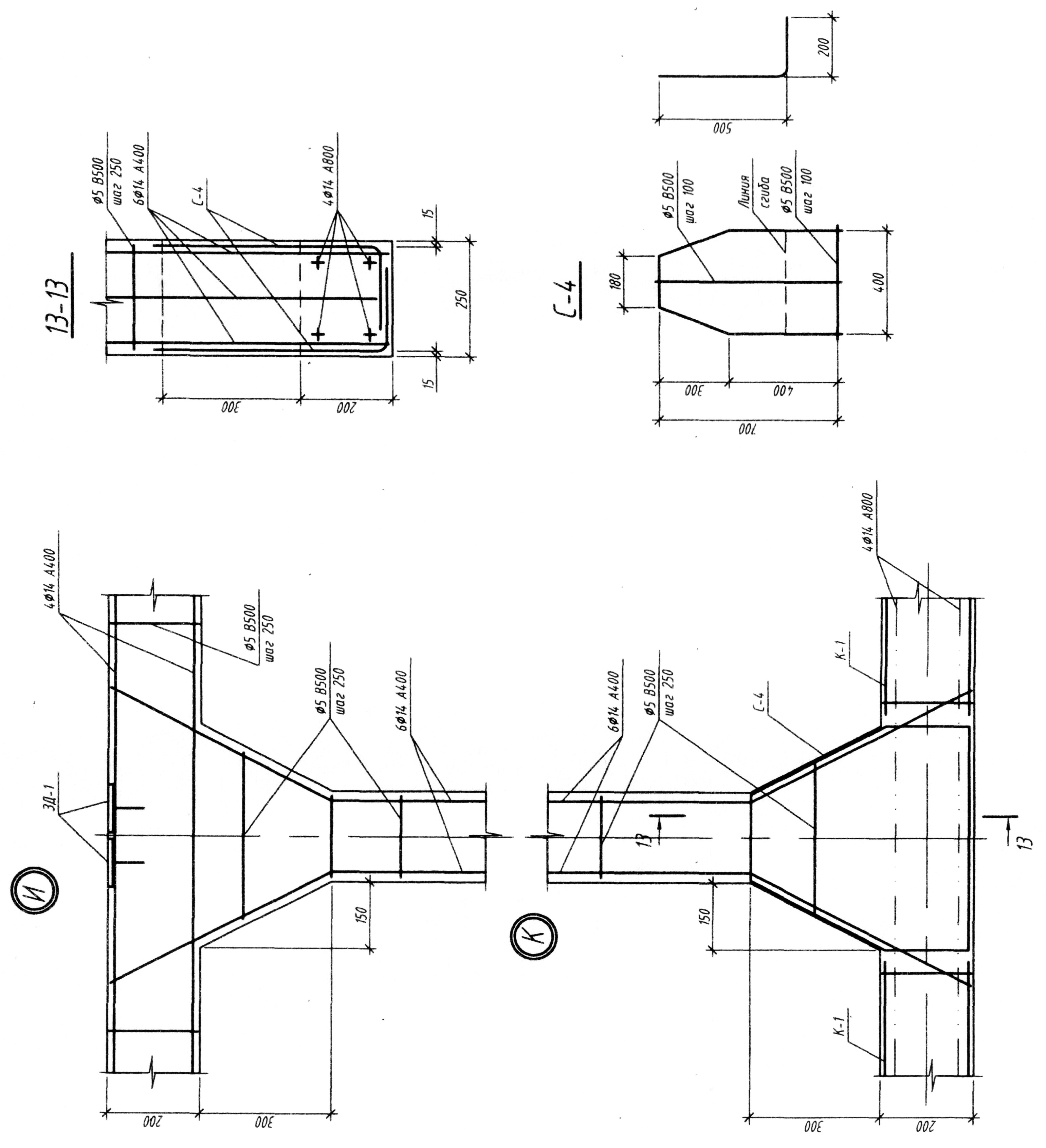

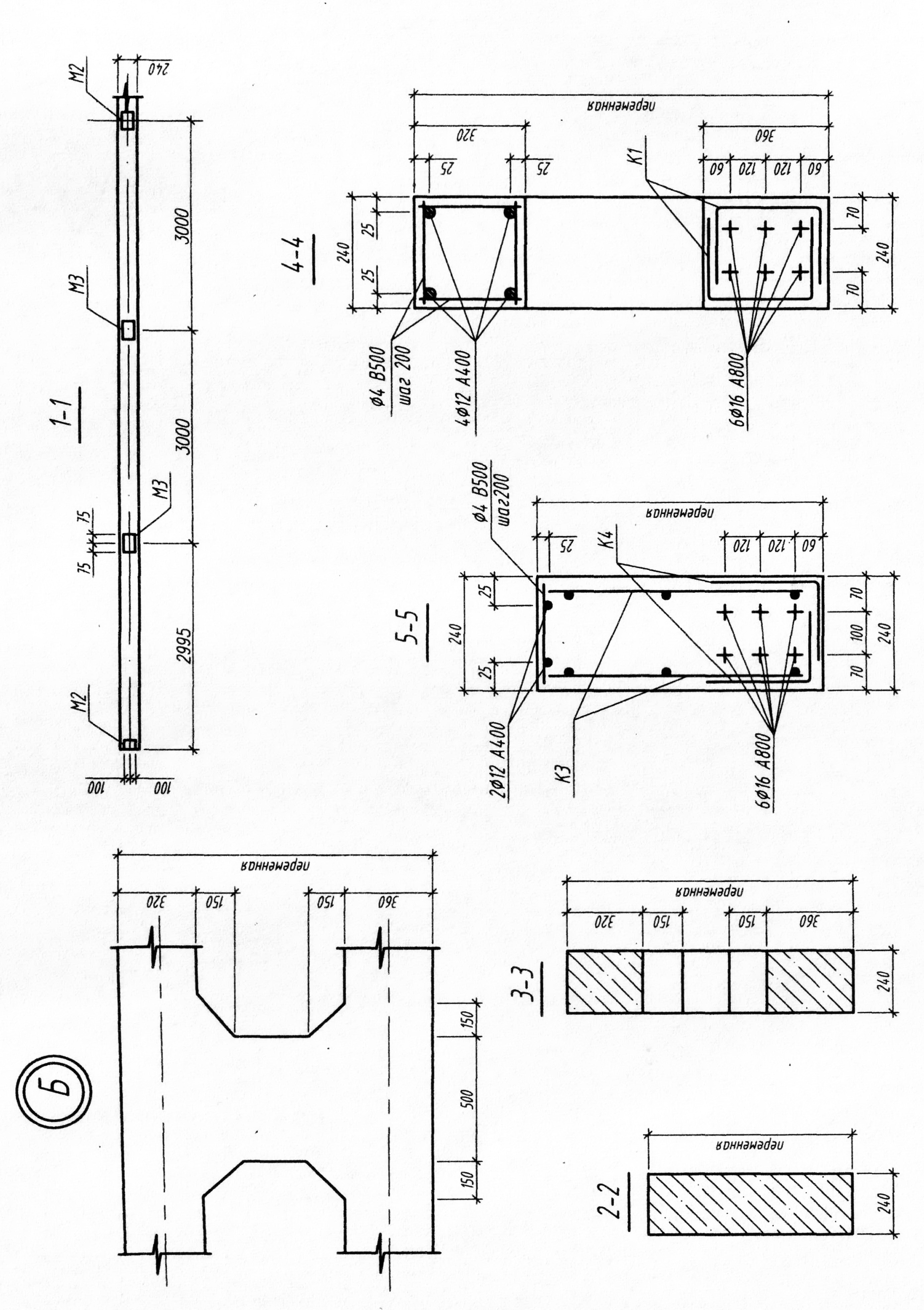

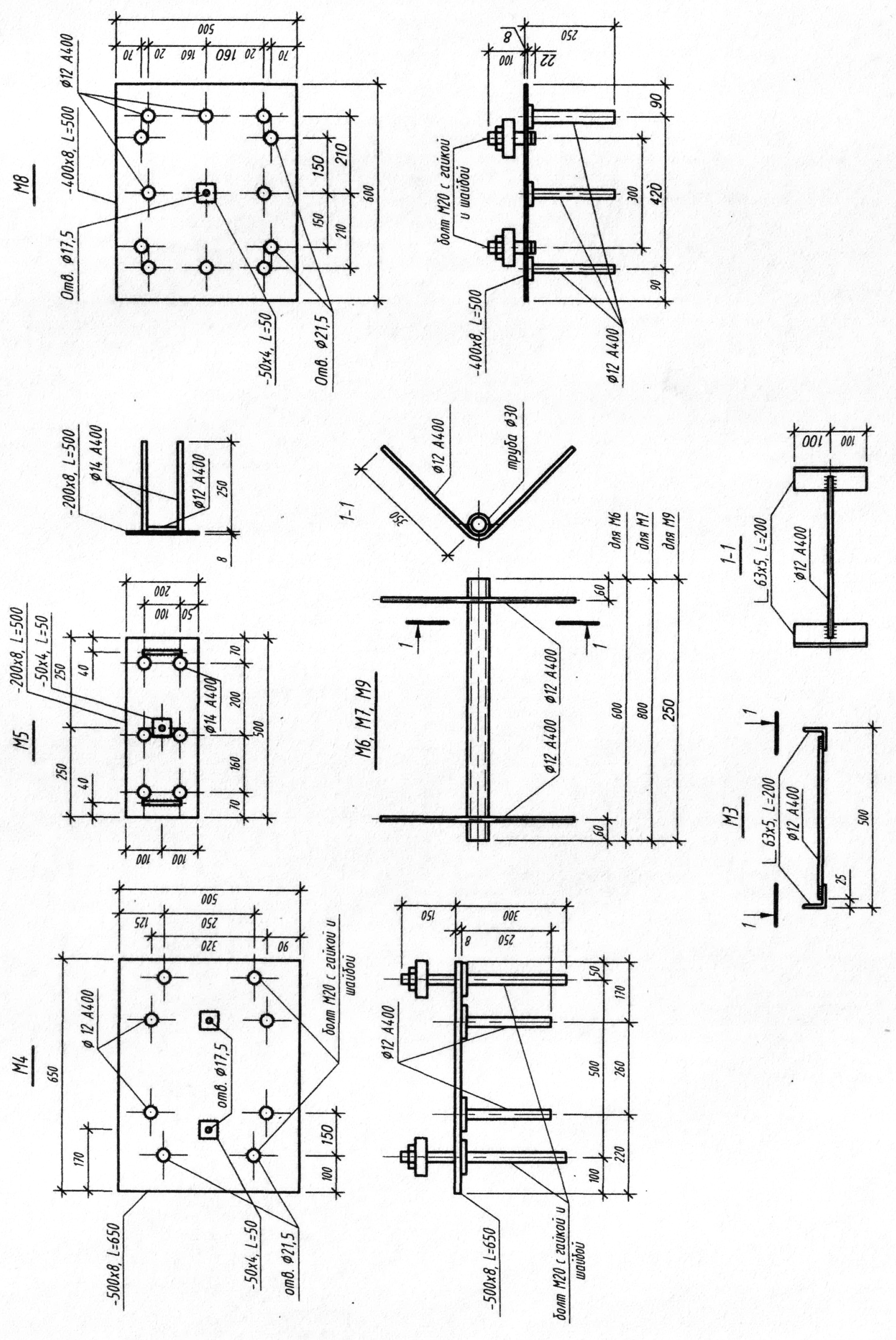

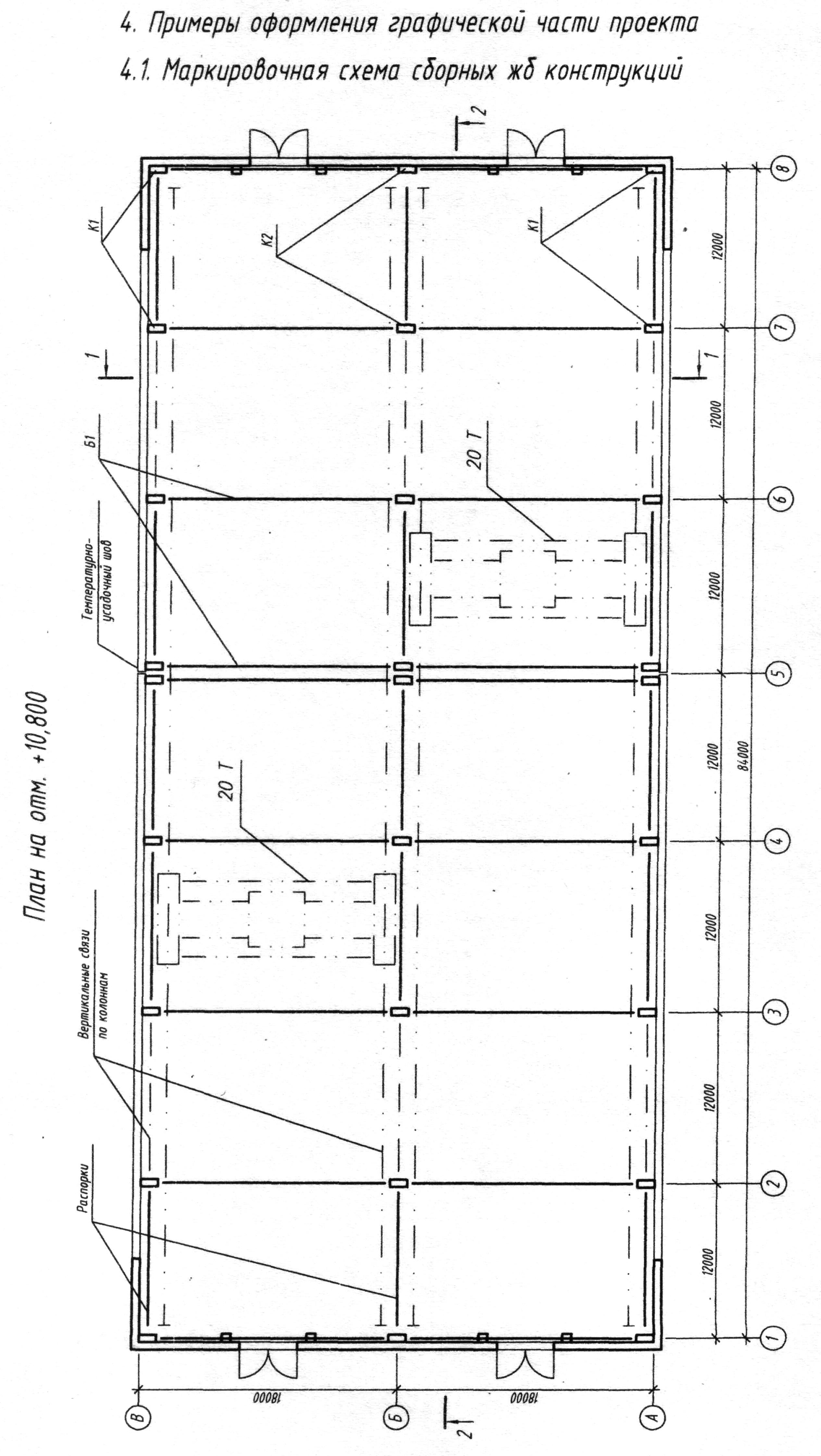

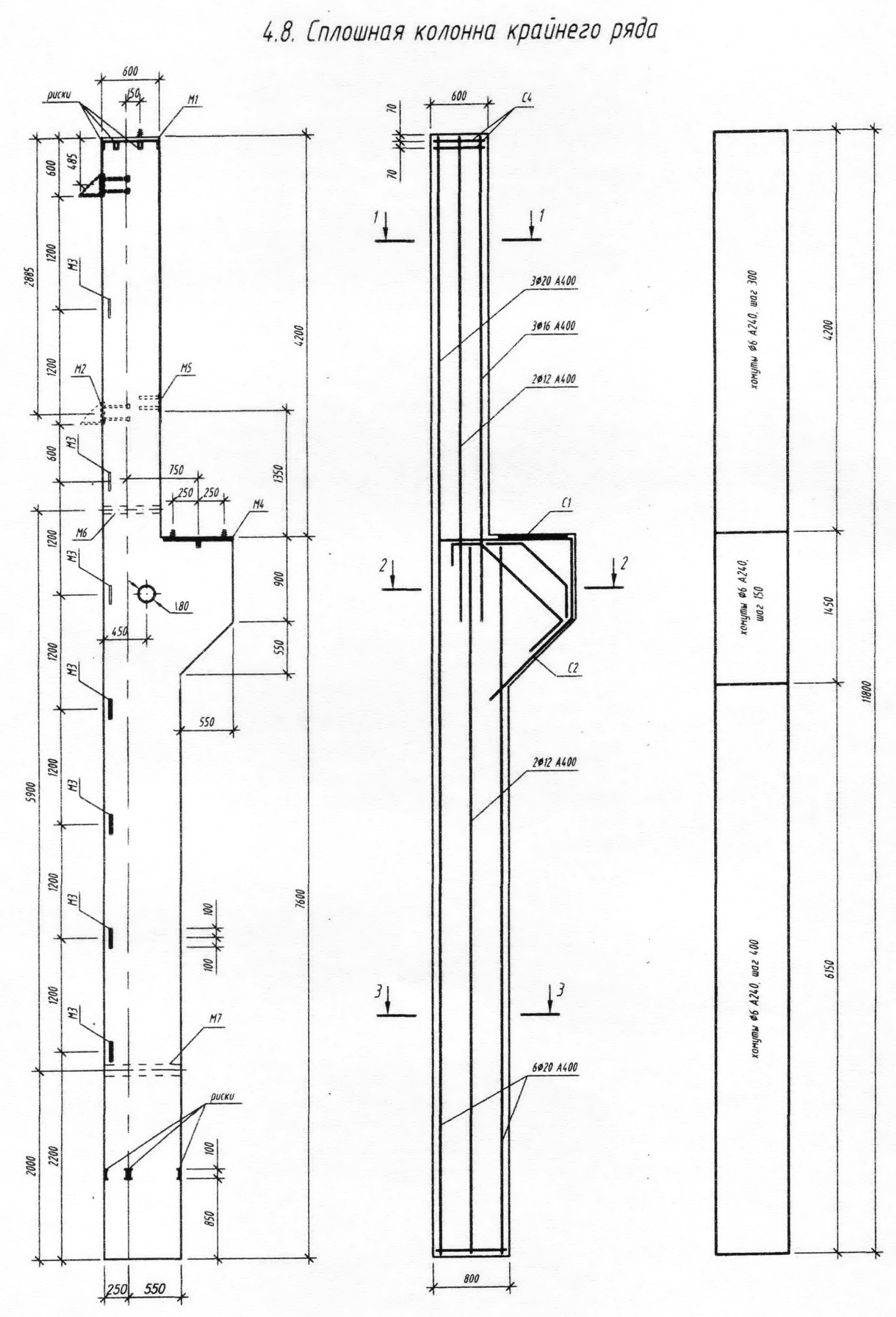

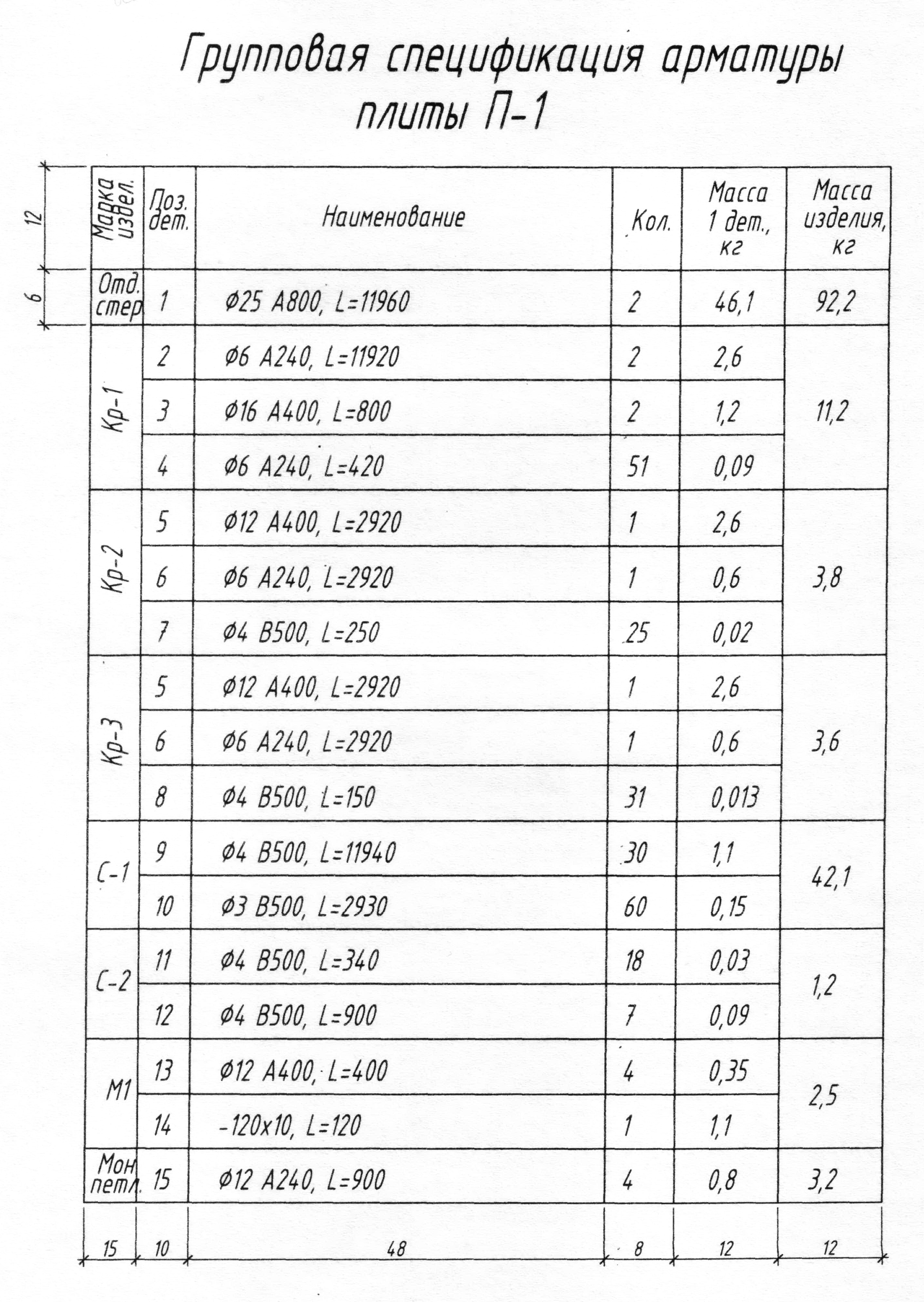

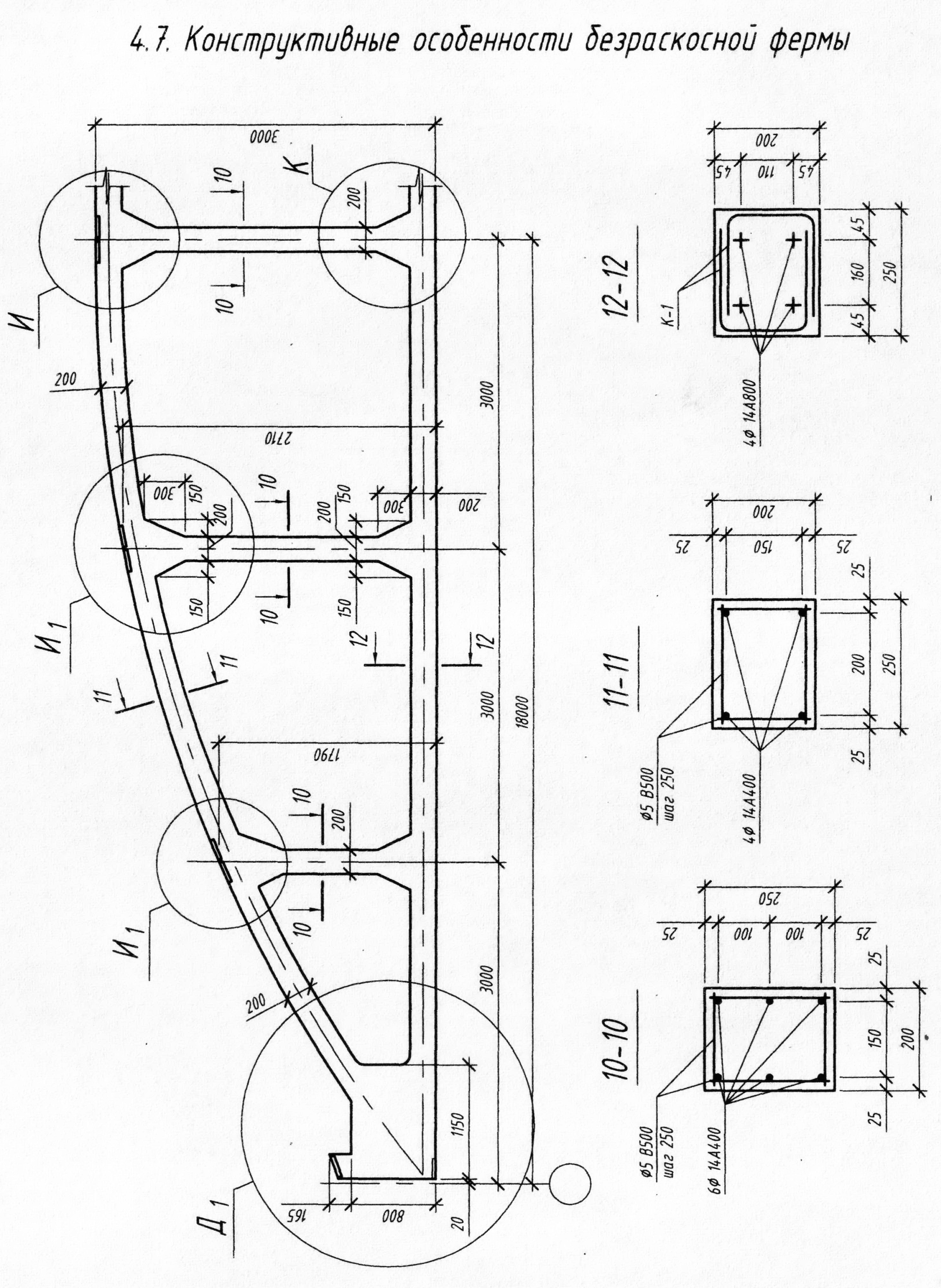

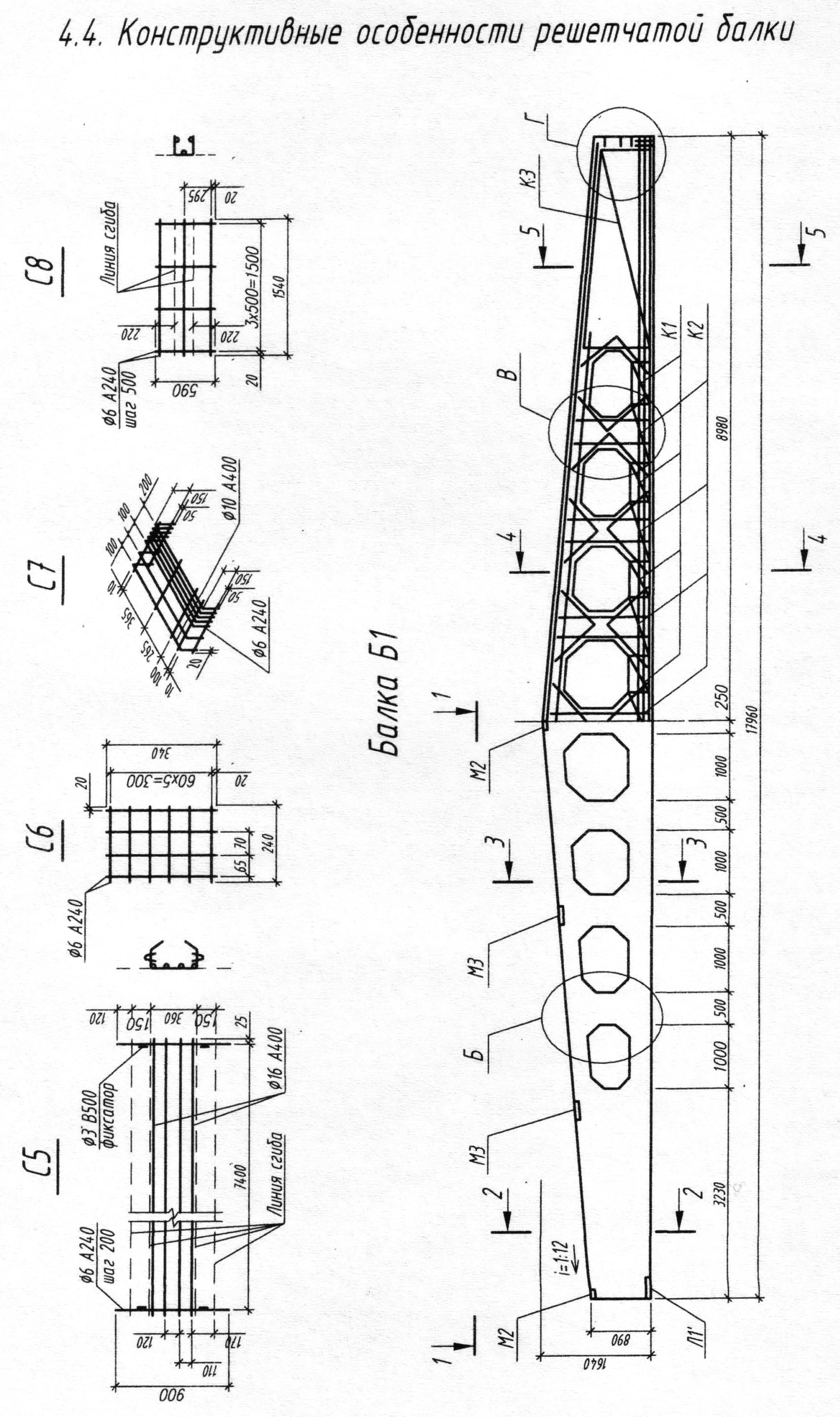

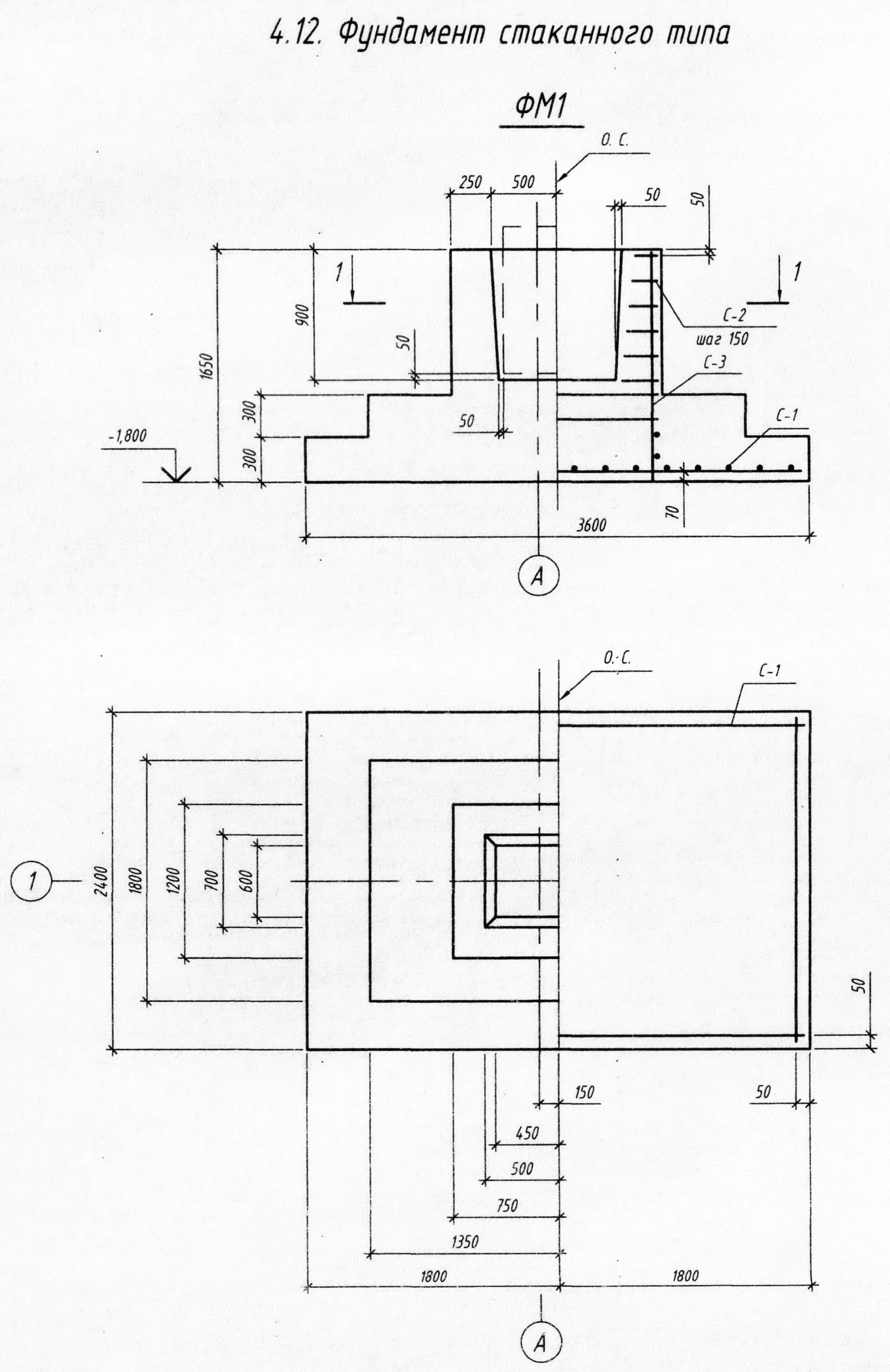

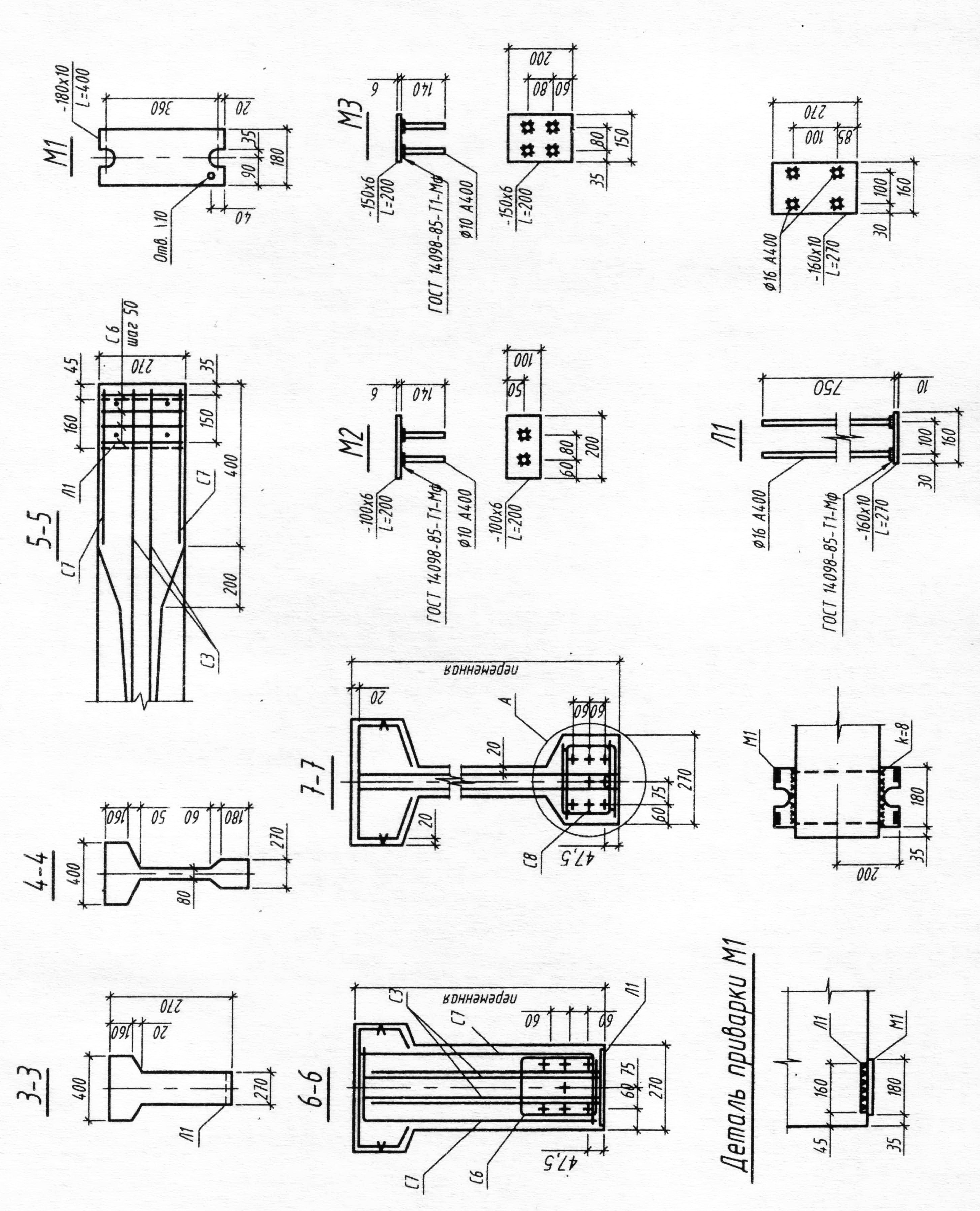

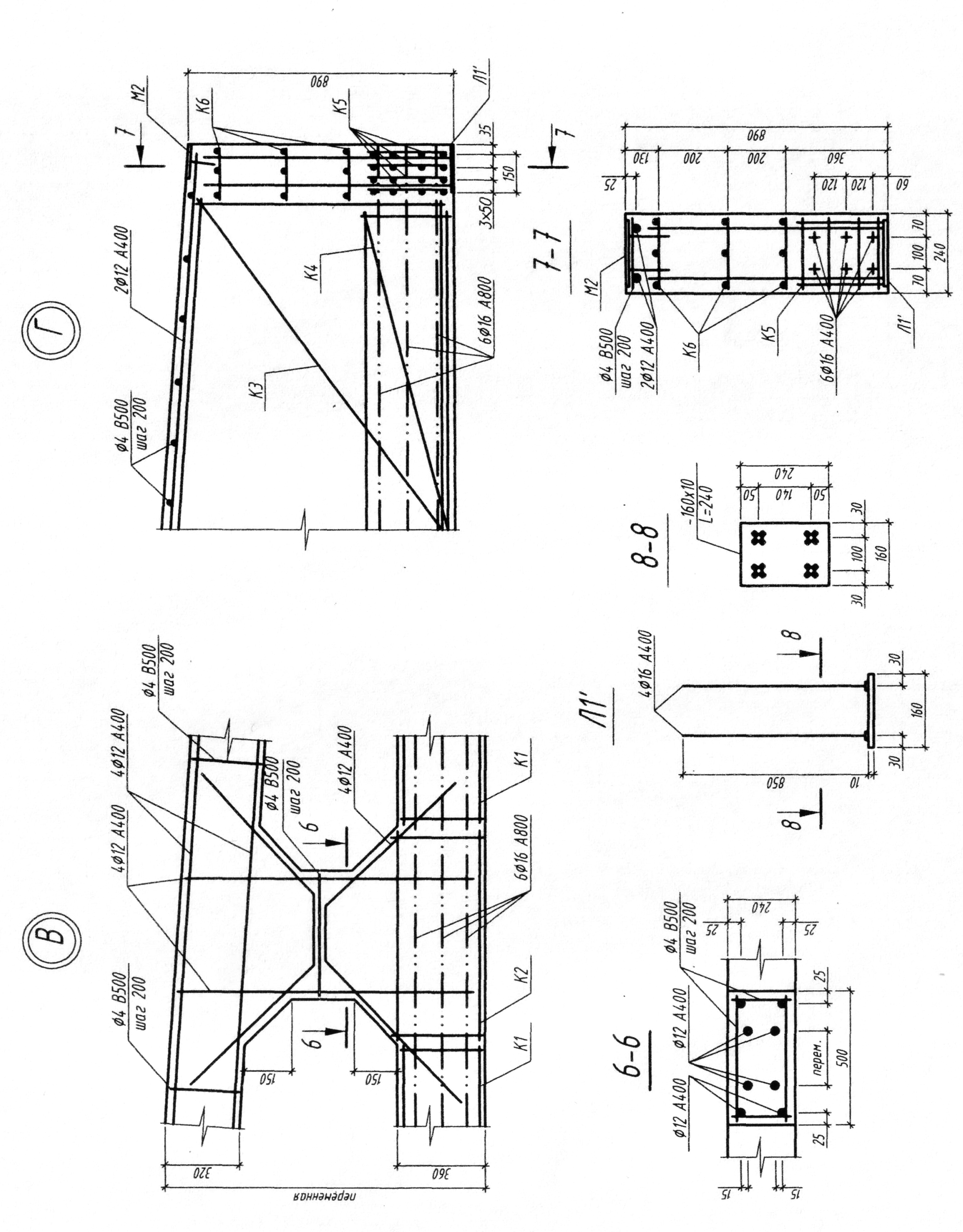

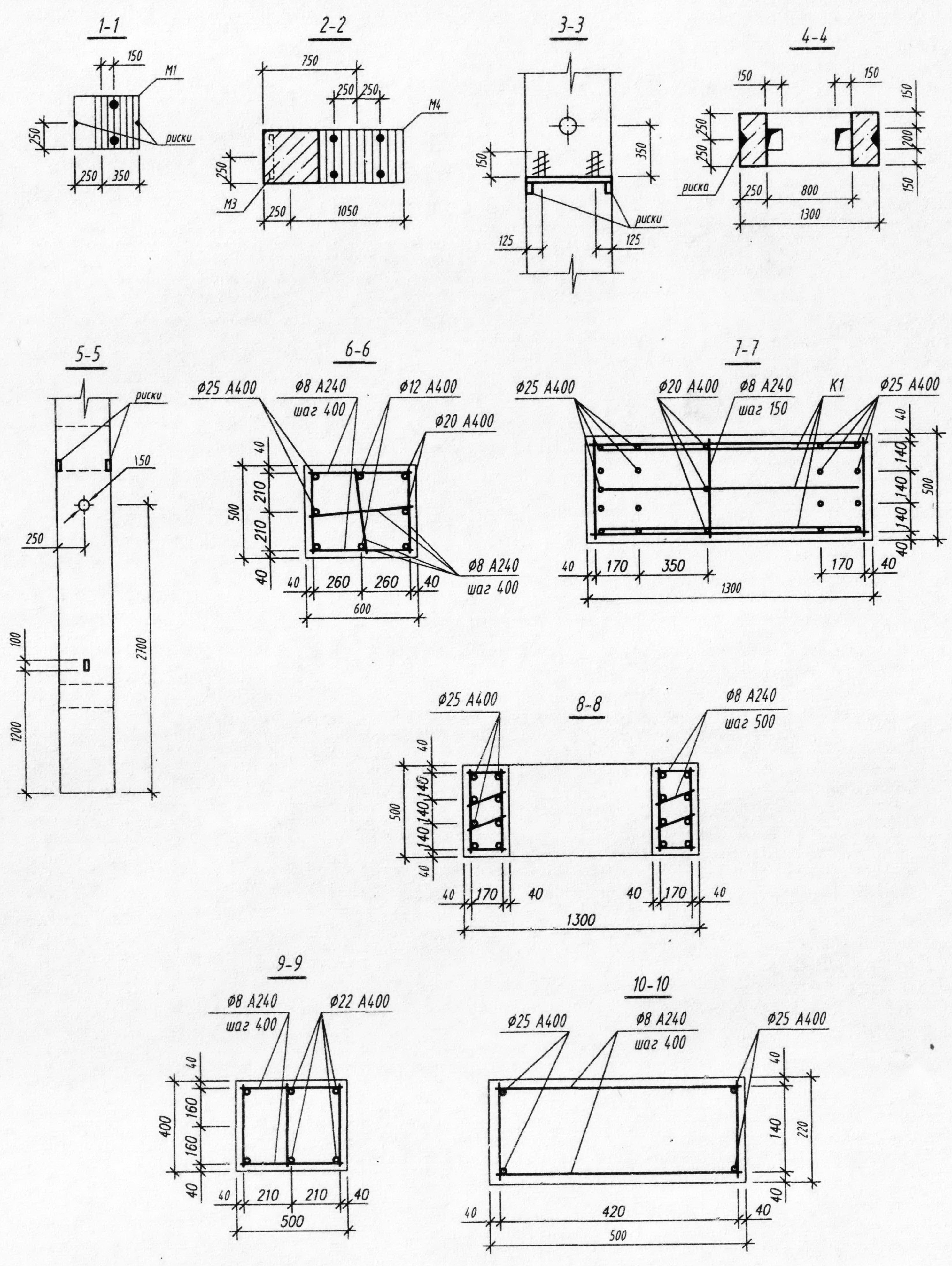

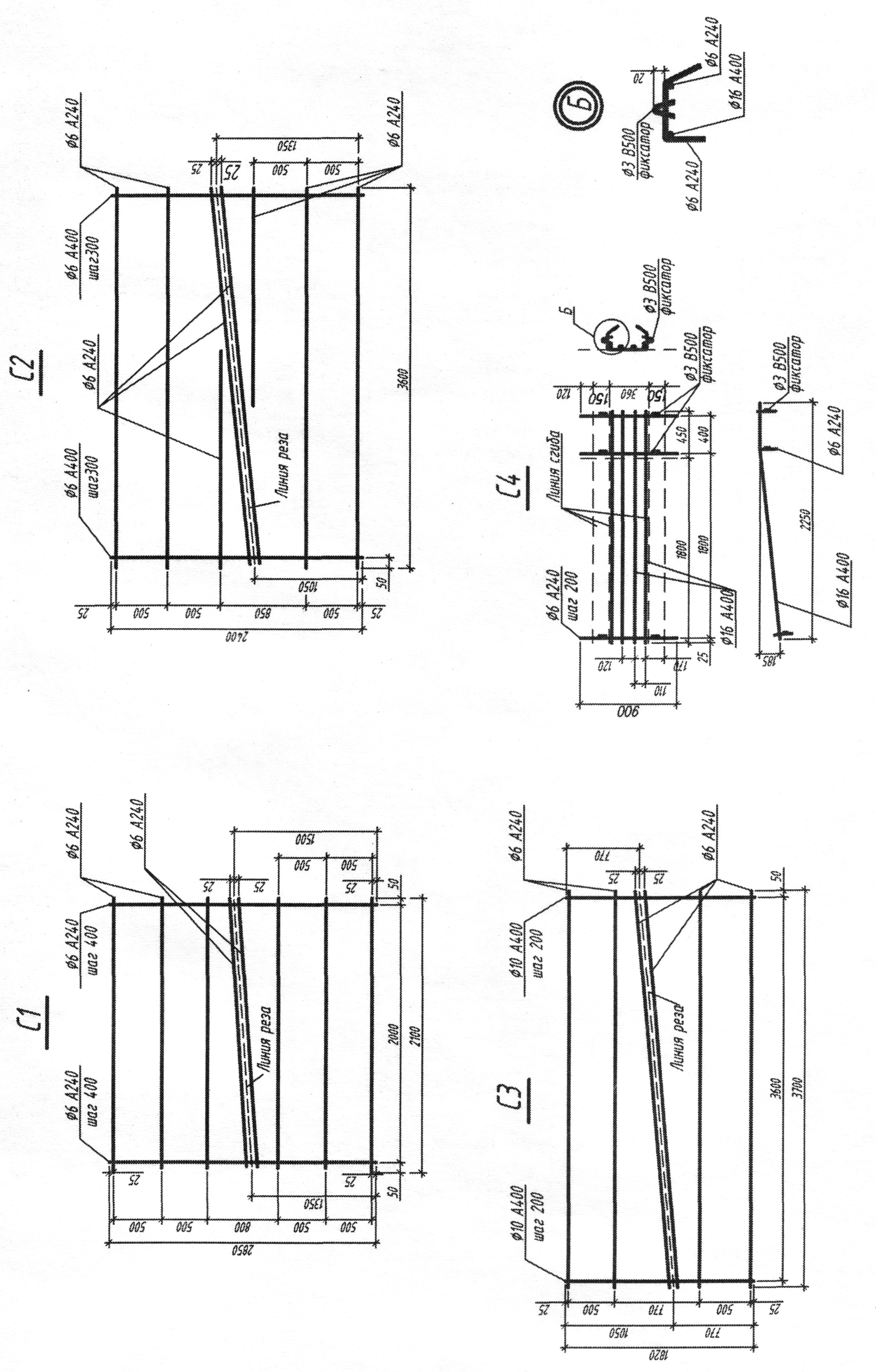

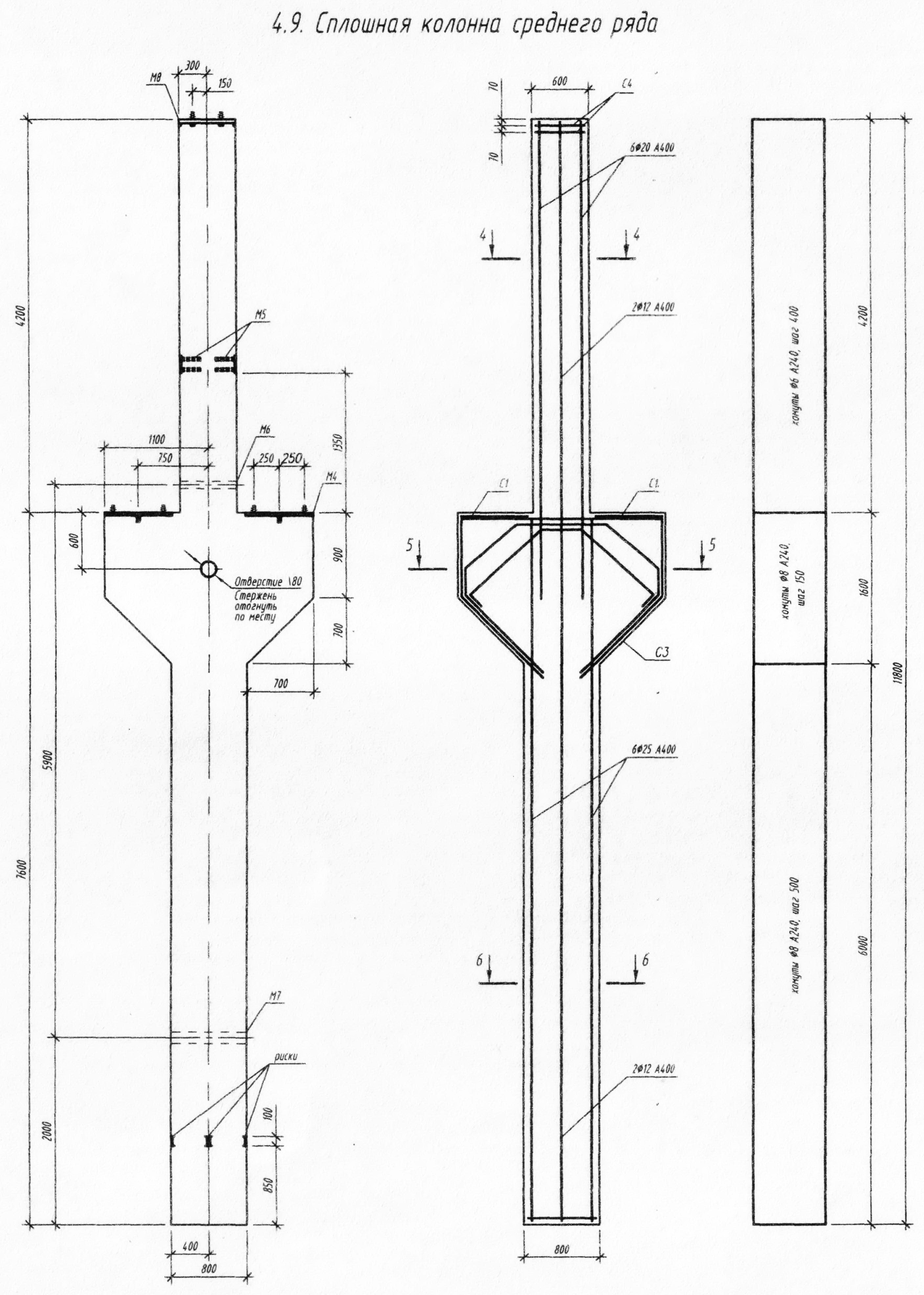

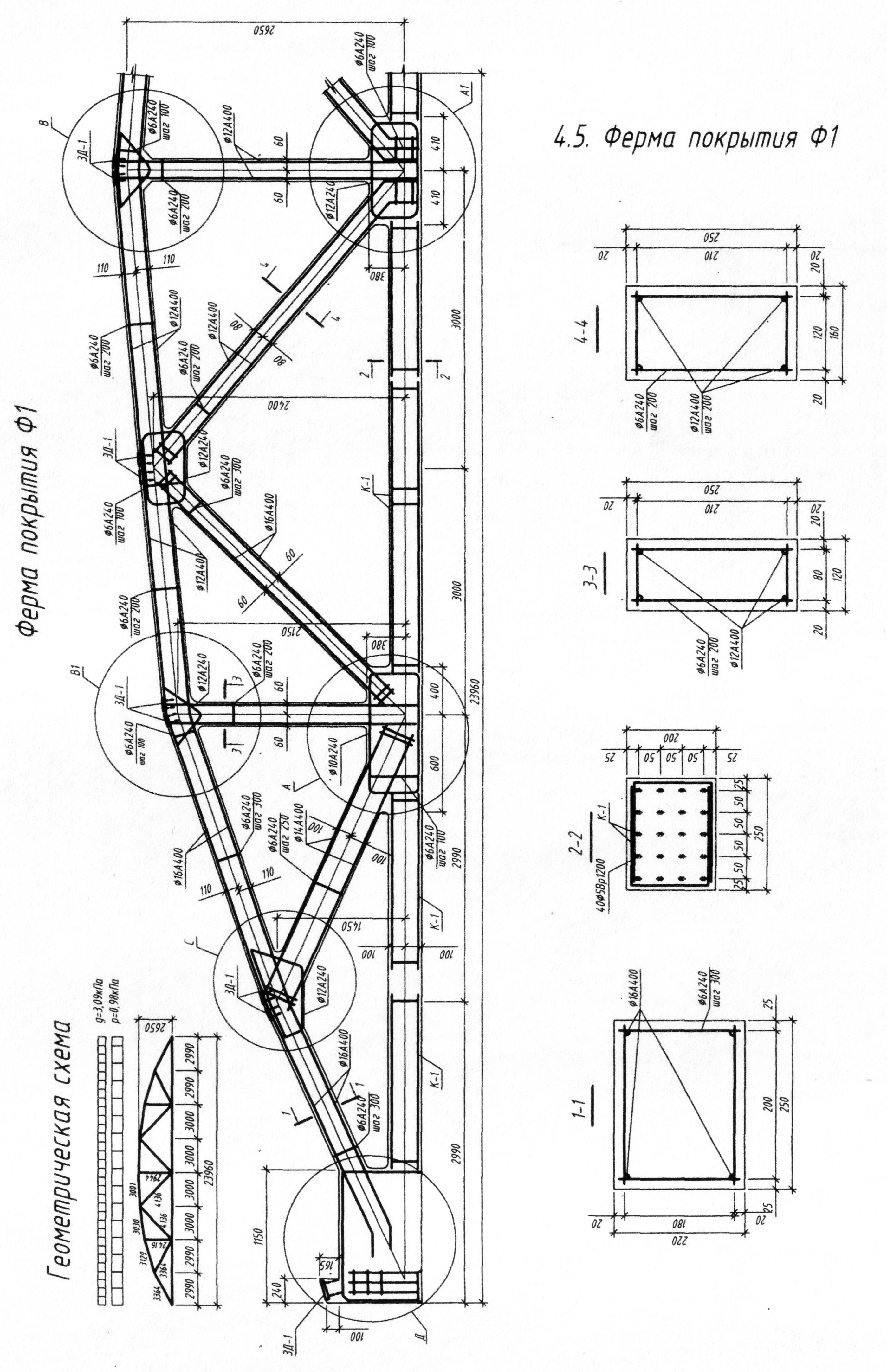

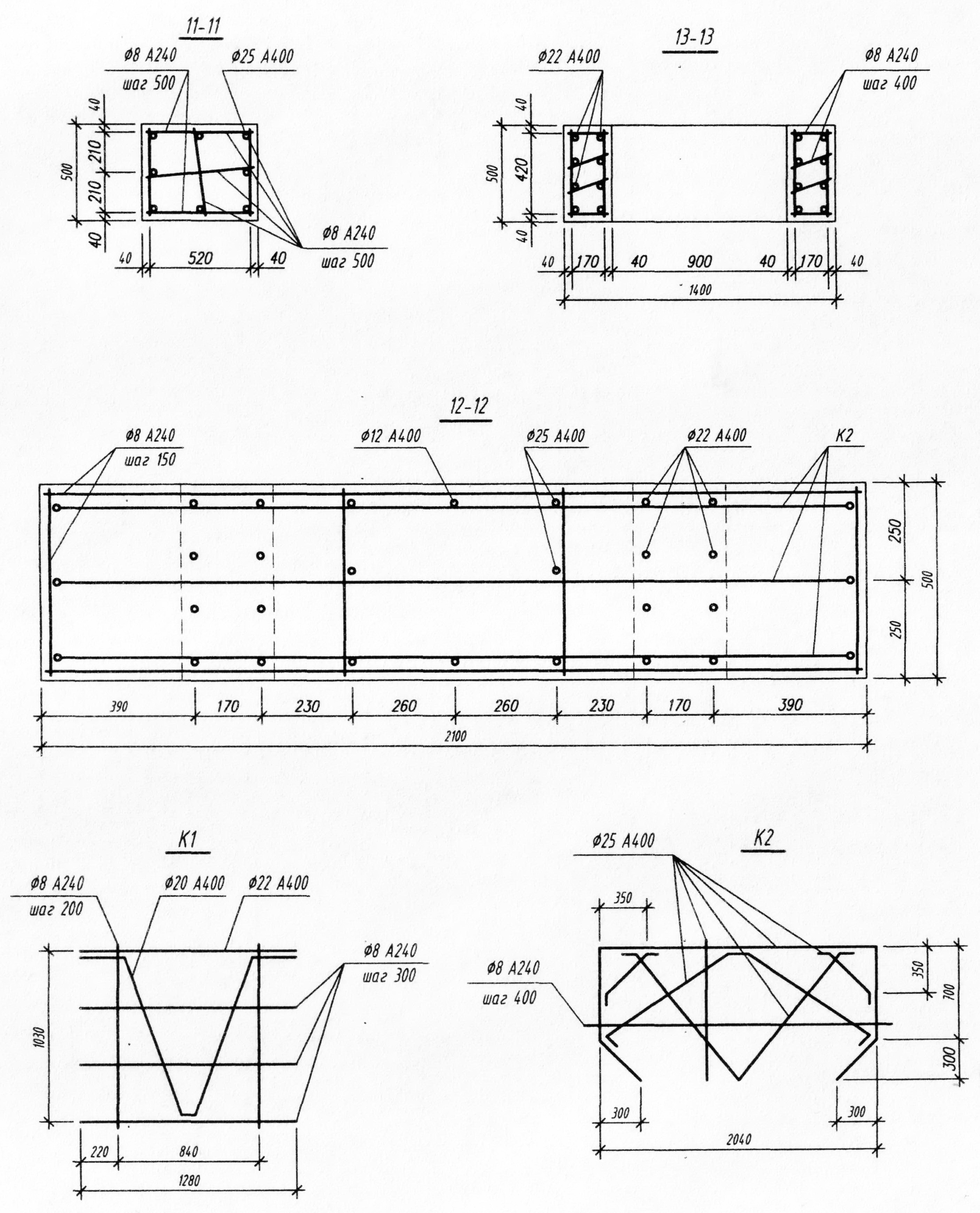

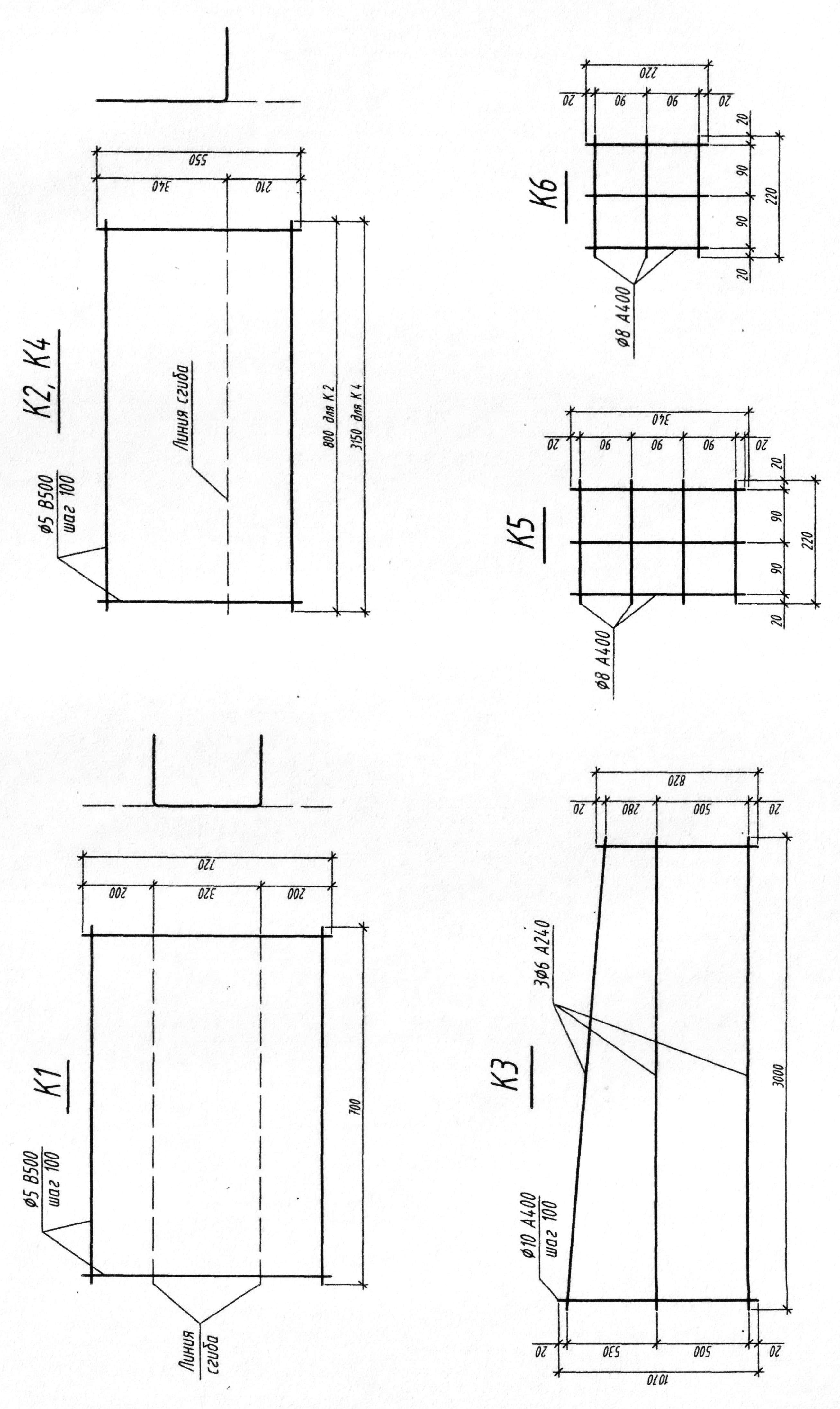

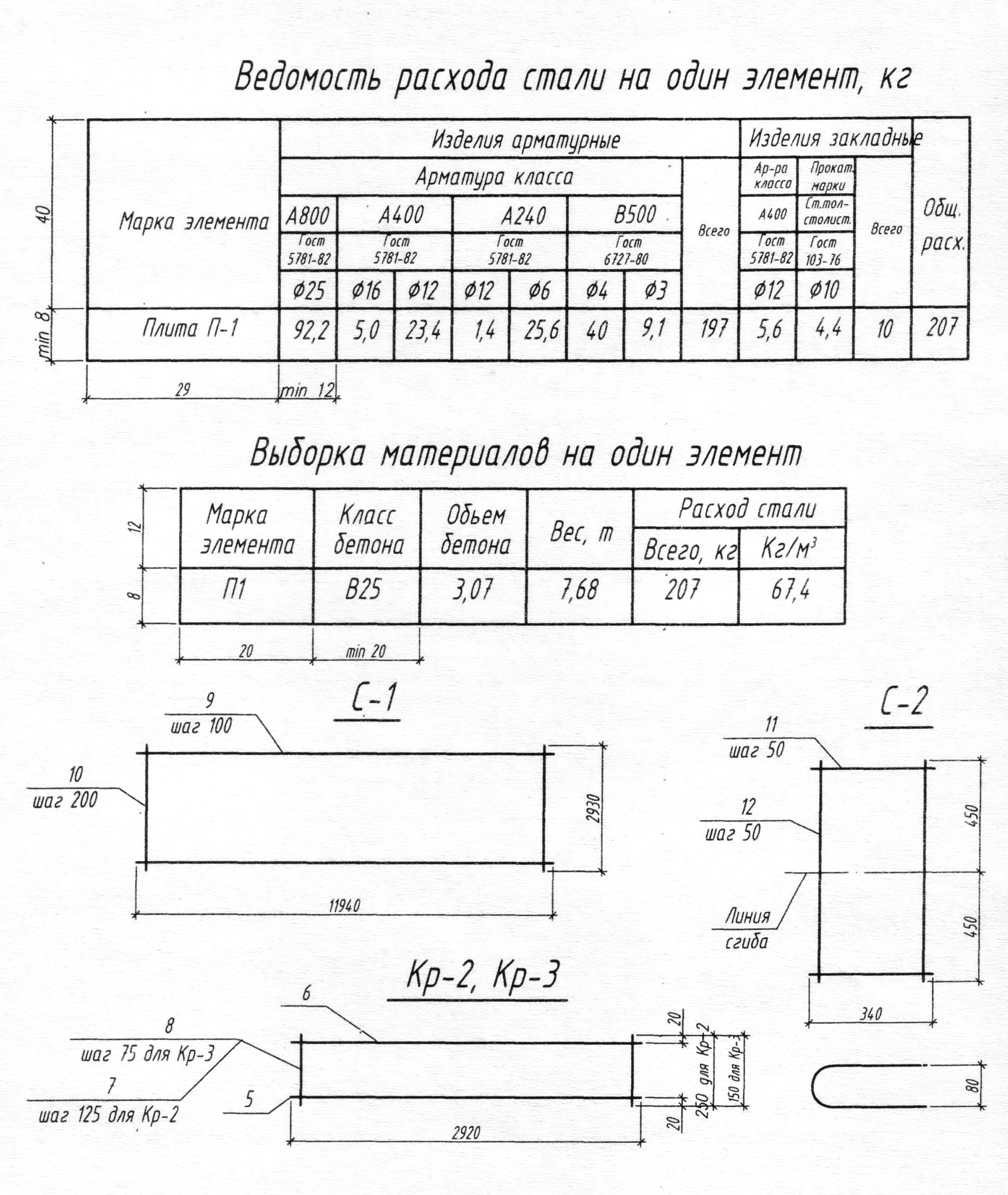

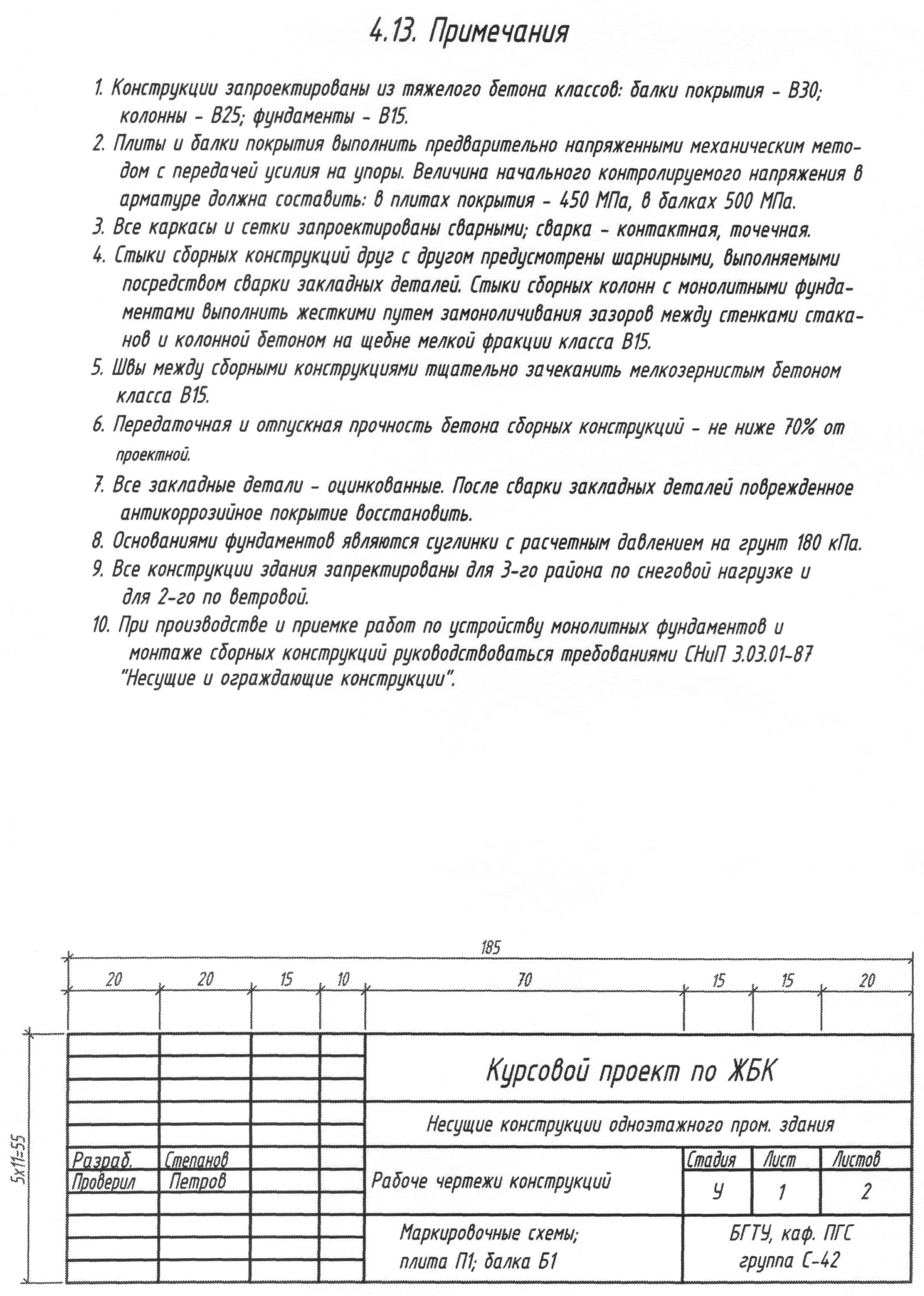

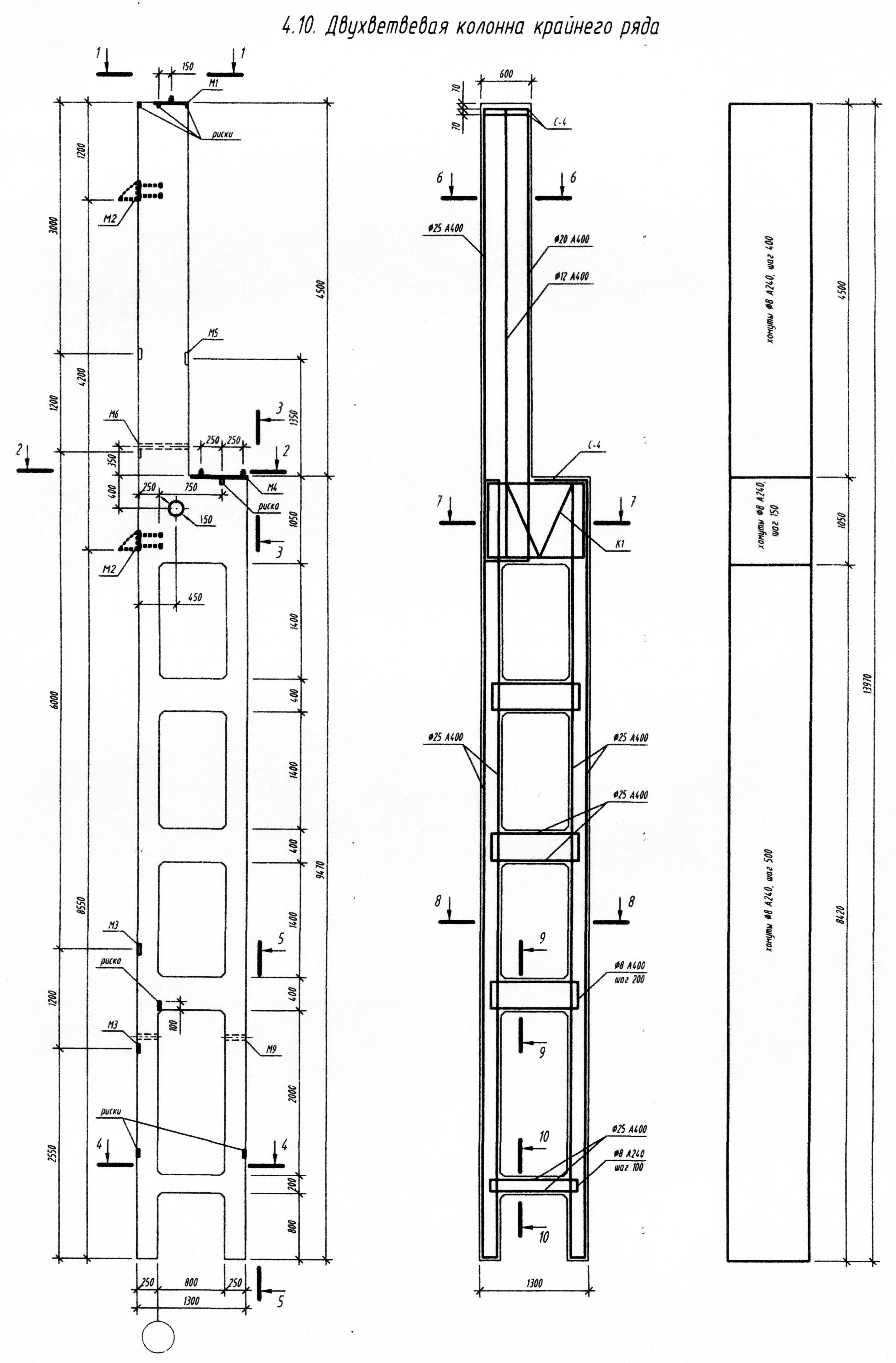

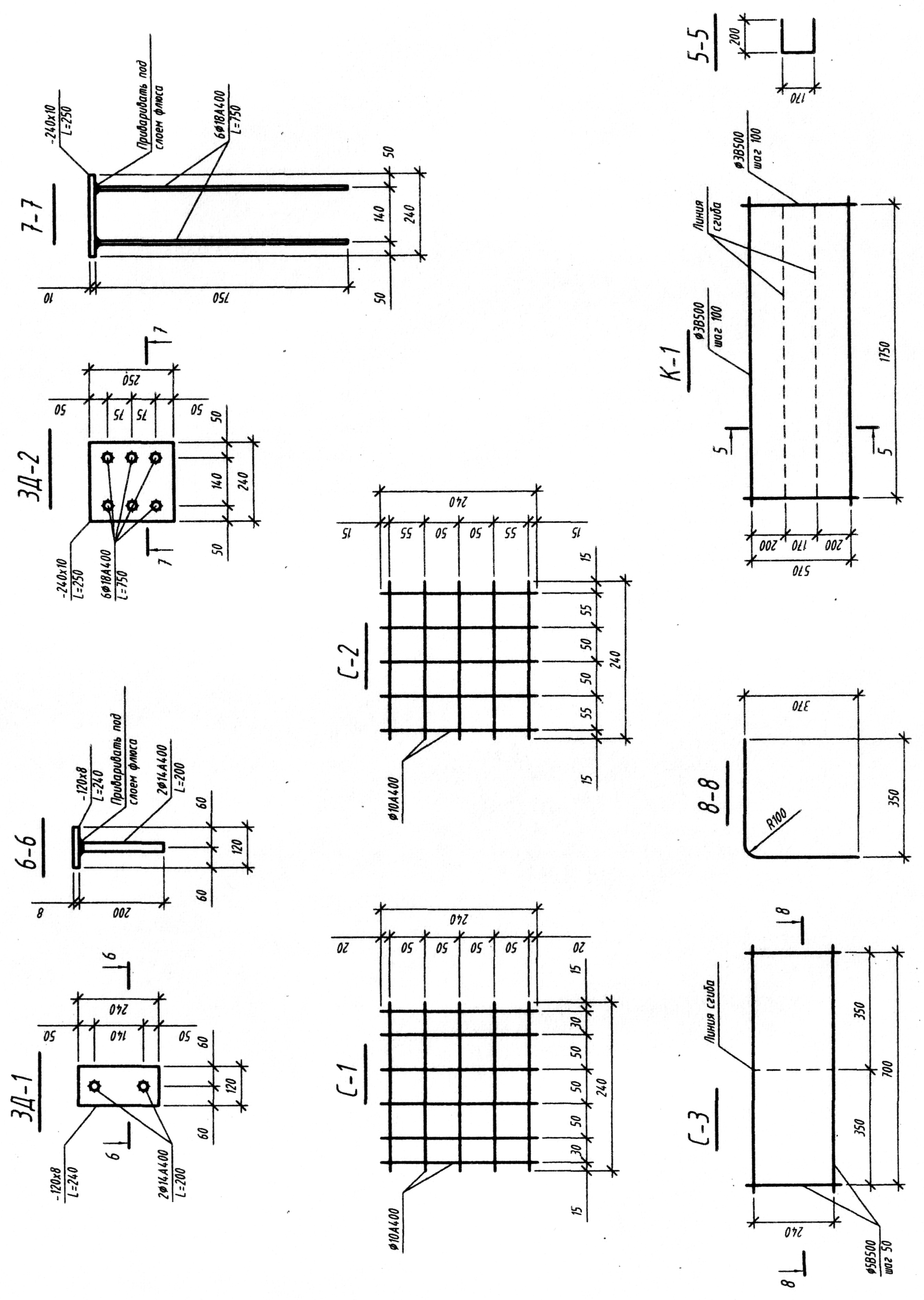

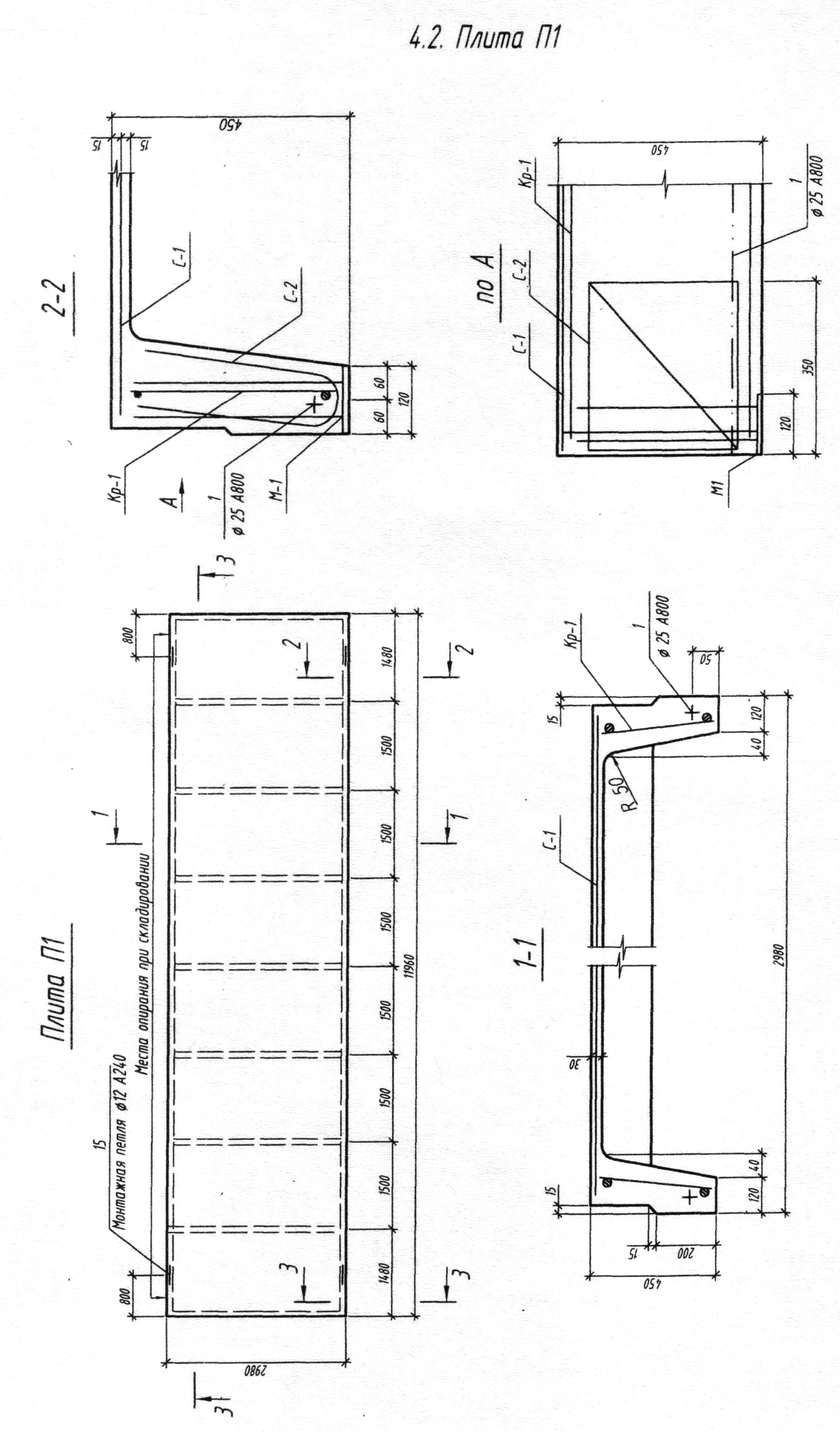

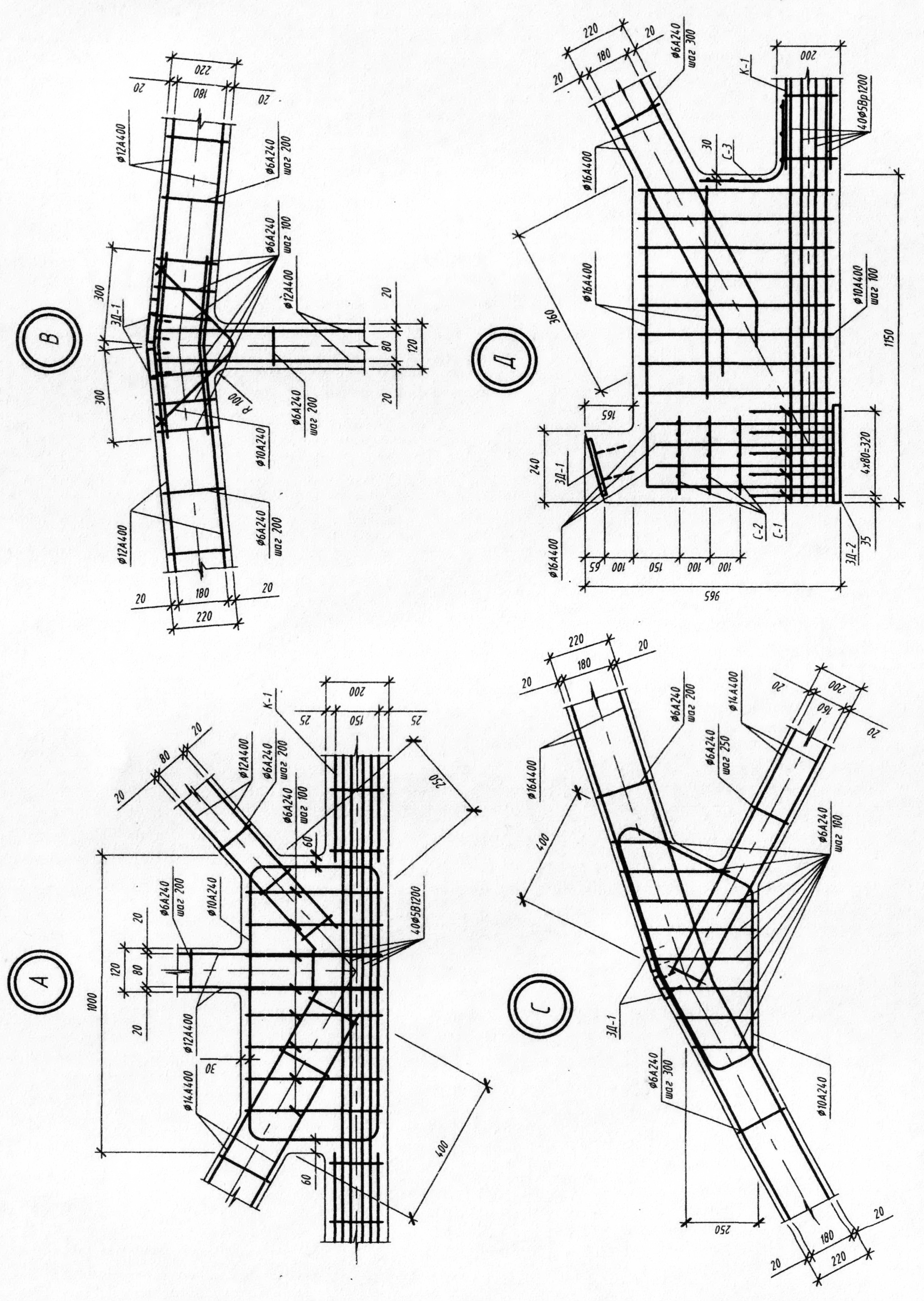

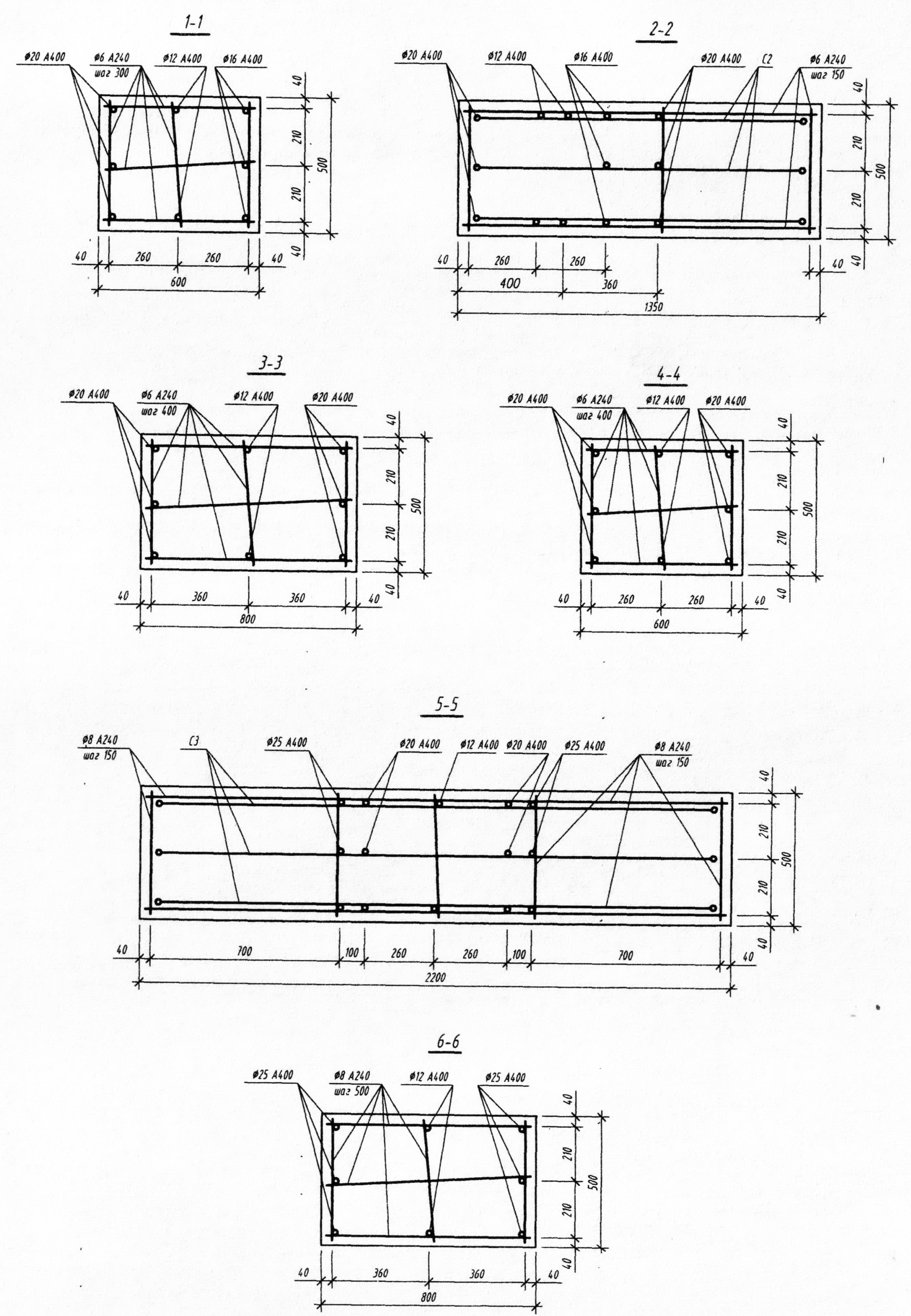

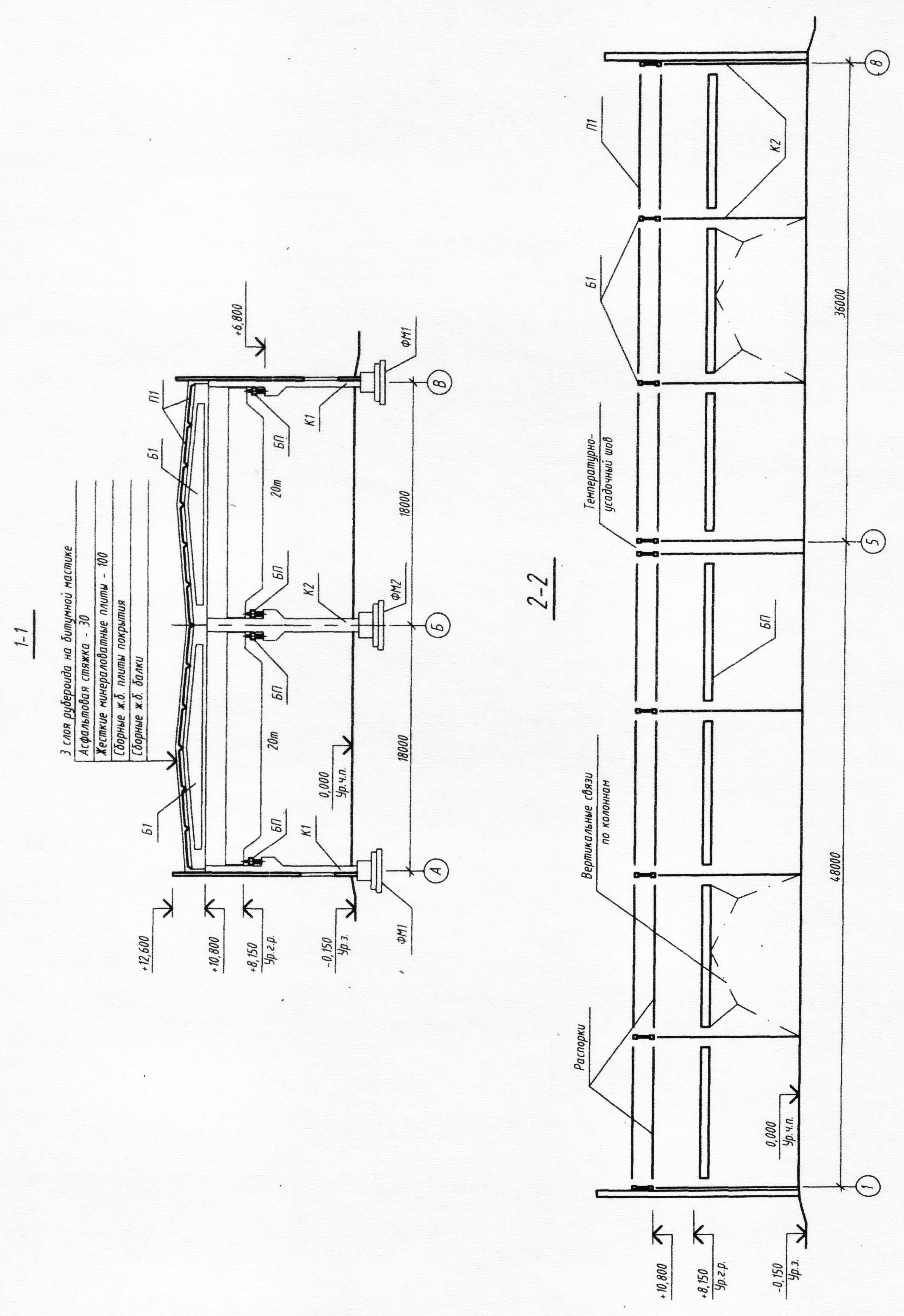

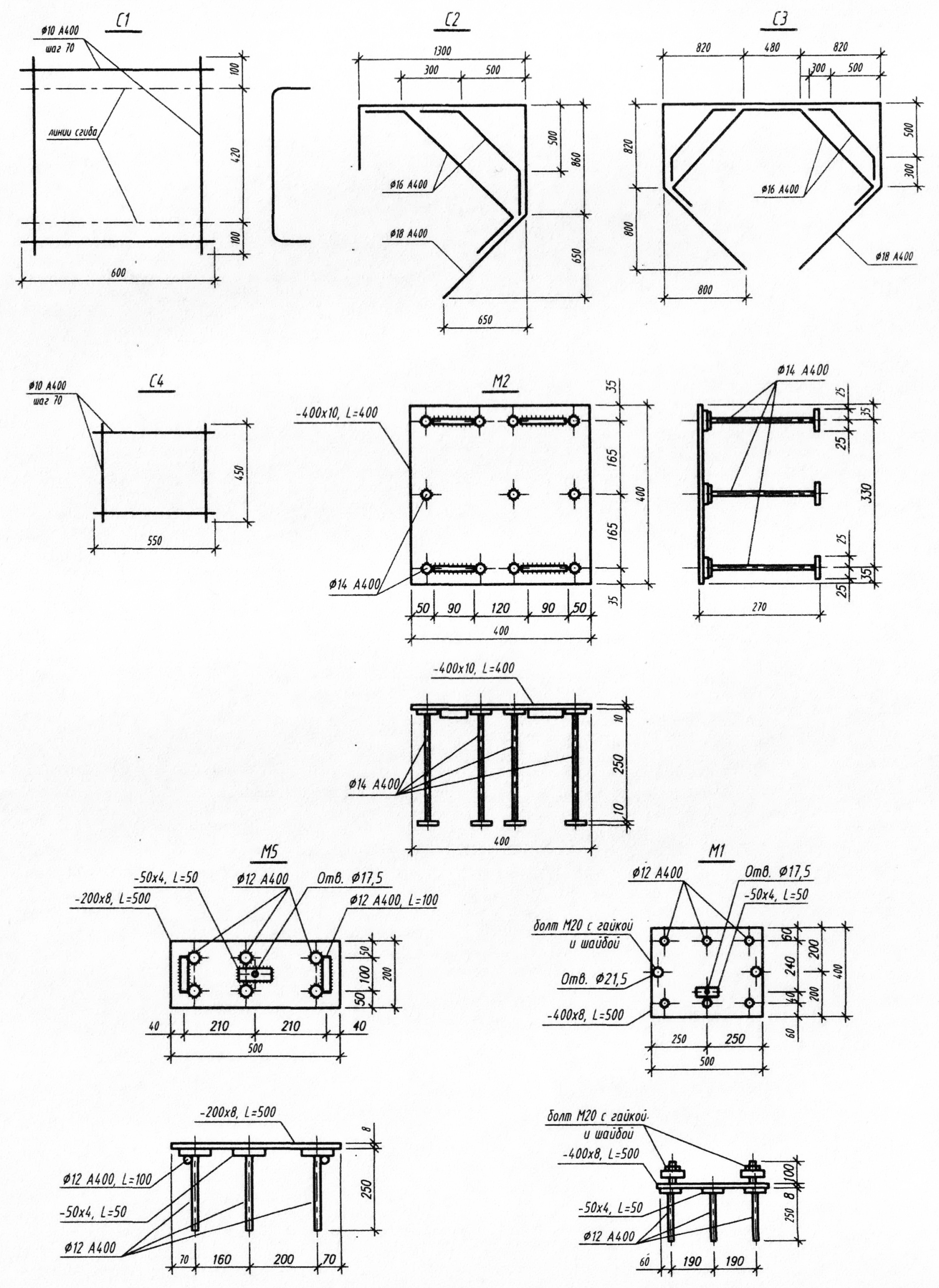

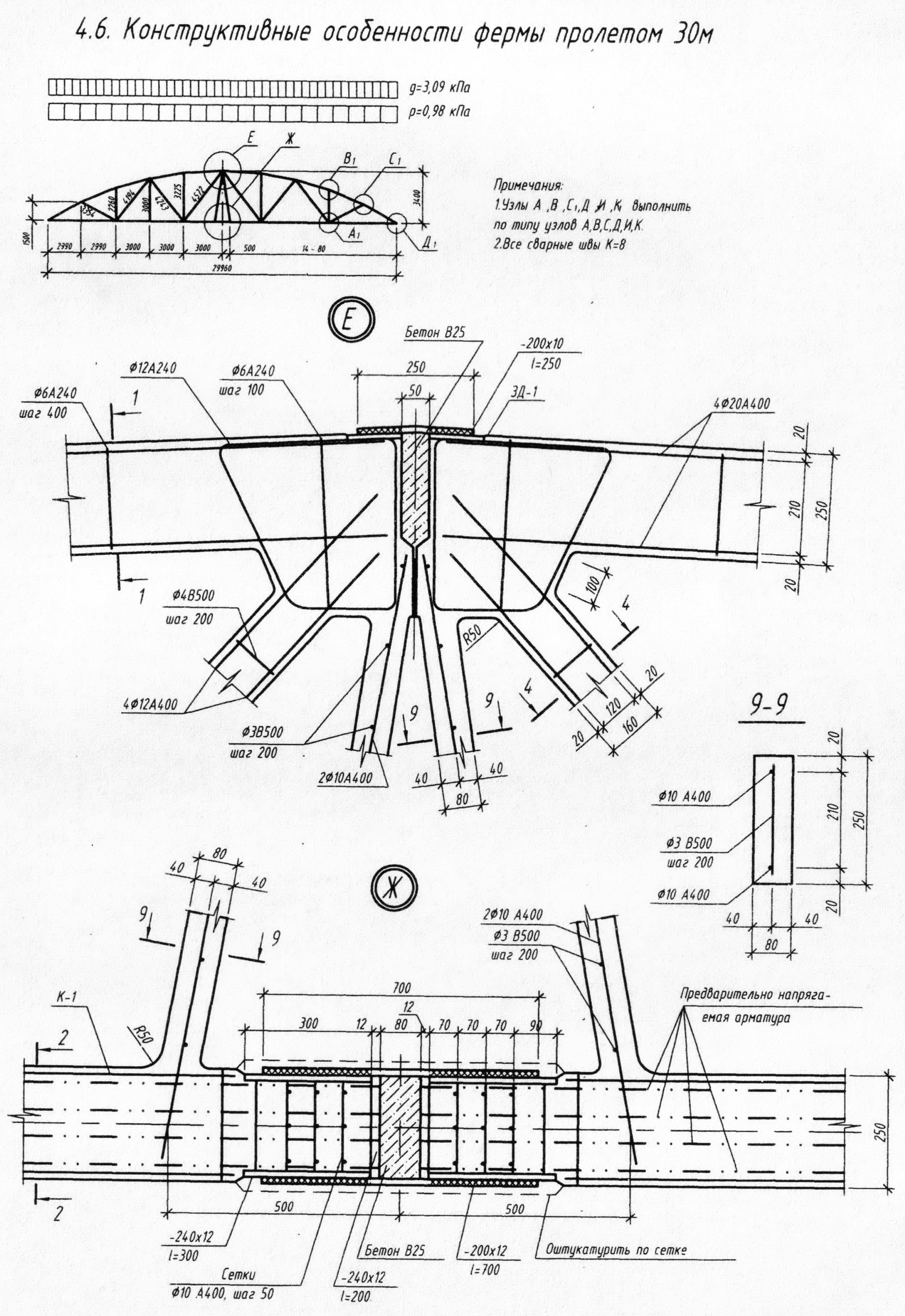

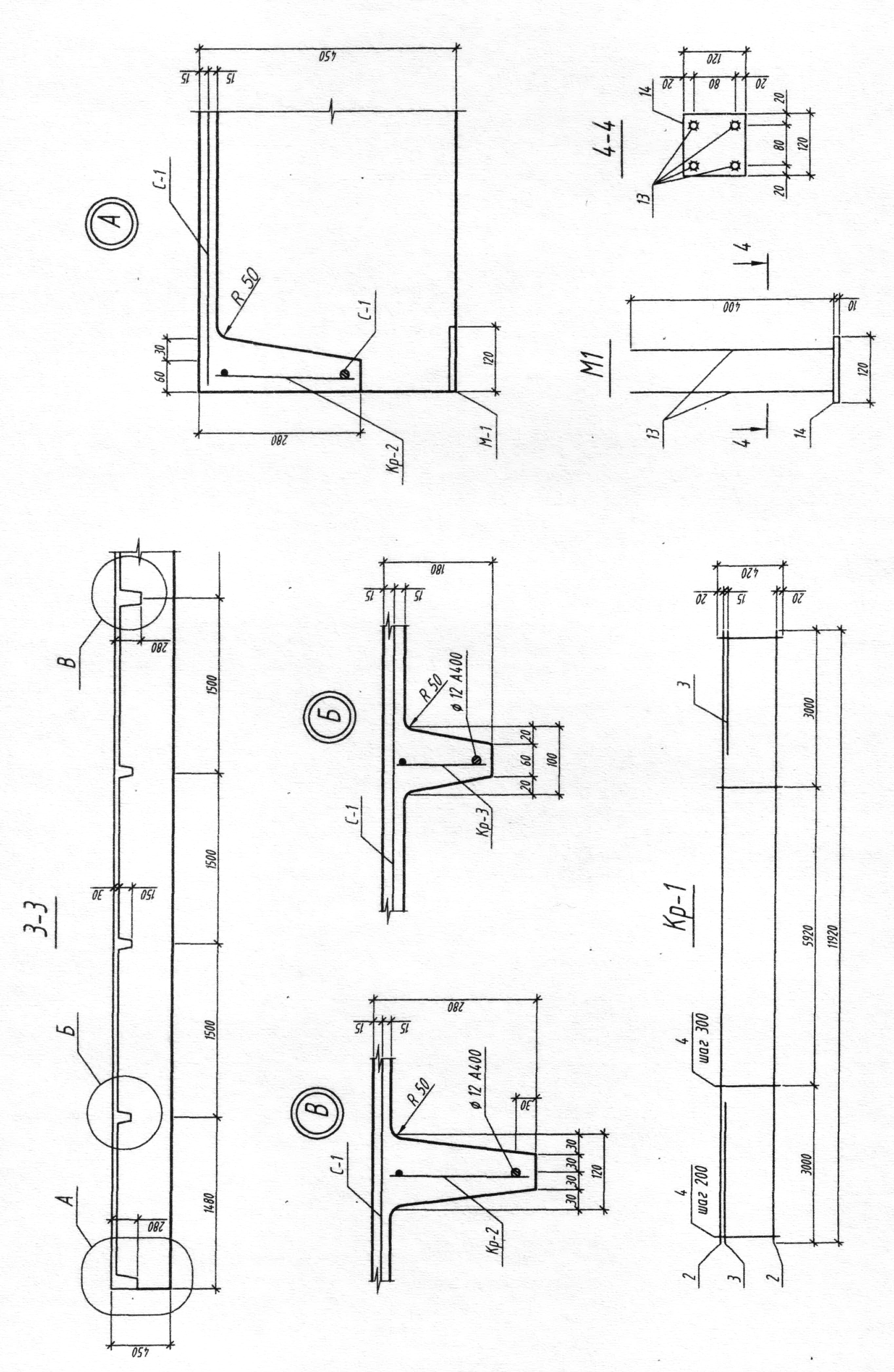

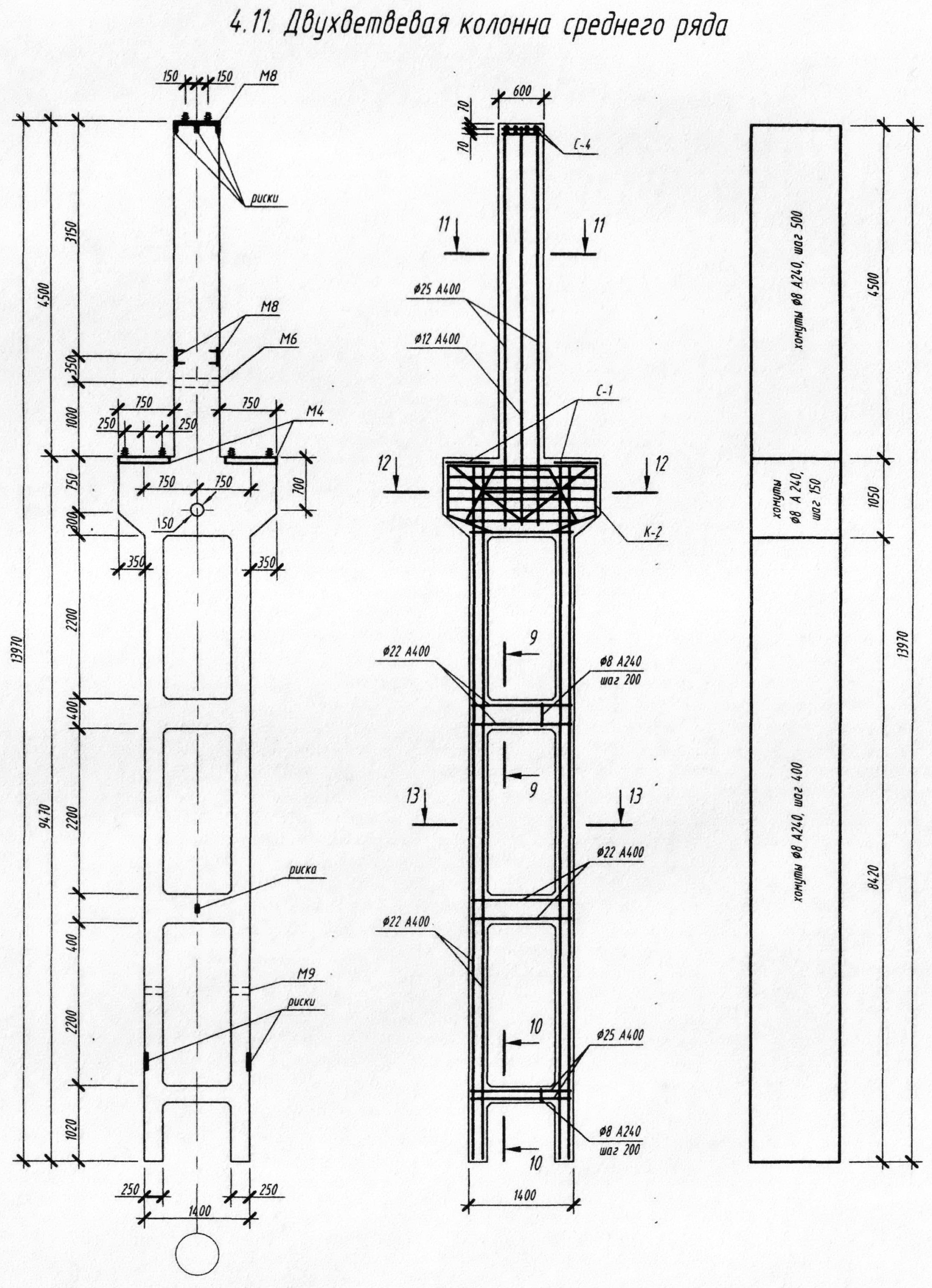

Ниже приведены примеры оформления чертежей курсового проекта. Для некоторых видов конструкций разработаны чертежи в нескольких вариантах: двускатных балок со сплошной стенкой и решетчатой, ферм раскосных пролетом 24 м и 36 м и безраскосной, колонн крайней, средней, сплошного сечения и двухветвевой. При этом одинаковые конструктивные решения для разных конструкций (узлы, детали и др.) не повторяются. В курсовом проекте студент должен разработать только один вариант каждой конструкции, но в полном объеме.

4.

5.

6.

7.

8.

9.

10.

11.

12.

13.

14.

15.

16.

17.

18.

19.

20.

21.

22.

23.

24.

25.

26.

27.

28.

29.

30.

31.

32.

33.

34.Библиографический список

1. Байков, В. Н. Железобетонные конструкции: Общий курс: Учеб. для вузов / В. Н. Байков, Э. Е. Сигалов. — 6-е изд., перераб. и доп. — М.: Стройиздат, 1991. — 767 с.

2. Бондаренко, В. М. Железобетонные и каменные конструкции: учеб. для студентов по спец. «Промышленное и гражданское строительство» / В. М. Бондаренко, Д. Г. Суворкин. — М.: Высшая школа, 1987. — 384 с.

3. Проектирование железобетонных конструкций: справочное пособие / А.Б. Голышев и др. — 2-е изд., перераб. и доп. — К.: Будивельник, 1990. — 544с.

4. Бондаренко, В. М. Расчет железобетонных и каменных конструкций: учеб. пособие для строит. вузов / В. М. Бондаренко, А. И. Судницын, В. Г. Назаренко; под ред. В.М. Бондаренко. — М.: Высшая школа, 1988. — 304 с.

5. Железобетонные конструкции: Курсовое и дипломное проектирование / под ред. А. Я. Барашикова. — Киев: Вiща школа, 1987. — 416 с.

6. Дрозд, Я. И. Предварительно напряженные железобетонные конструкции: учеб. пособие для вузов / Я. И. Дрозд, Г. П. Пастушков. — 3-е изд. перераб. и доп. — Минск: Вышэйшая. школа, 1984. — 208 с.

7. Оформление учебно-конструкторской документации: учеб. пособие / В. А. Губкин, И. П. Авилова, Н. В. Солодов, А. Е. Наумов. — Белгород: Изд-во БелГТАСМ, 1999. — 103 с.

8. Улицкий, И. И. и др. Железобетонные конструкции. — Киев: Будiвельник, 1973. — 992с.

9. СНиП 52-03-2003. Бетонные и железобетонные конструкции. Основные положения / Госстрой России. — М.: ФГУП ЦПП, 2004. — 24 с.

10. СП 52-101-2003. Бетонные и железобетонные конструкции без предварительного напряжения арматуры / Госстрой России. — М.: ФГУП ЦПП, 2004. — 54 с.

11. СП 52-102-2004. Предварительно напряженные железобетонные конструкции / Госстрой России. — М.: ФГУП ЦПП, 2005. — 55 с.

12. СНиП 2.01.07-85*. Нагрузки и воздействия / Госстрой России. — М.: ГУП ЦПП, 2003. — 44 с.
